風淋門

風淋門介紹

風淋門又叫風淋室，是人員進入潔淨室無塵車間所必備的淨化設備，通用性強，可與所有的潔淨室和潔淨廠房配套使用，工作人員進入車間時，必須通過風淋門，用強勁潔淨的空氣，由可旋轉噴嘴從各個方向噴射至人身上，有效而迅速清除去附著在衣服上的灰塵、頭髮、發屑等雜物，風淋門可以減少人進出潔淨室所帶來的污染問題。風淋門的兩道門電子互鎖，可以兼起氣閘室的作用，阻止外界污染和未被淨化的空氣進入潔淨區域。杜絕工作人員將頭髮，灰塵、細菌帶入車間，達到工作場地嚴格的無塵淨化標準，生產出高質量的產品.

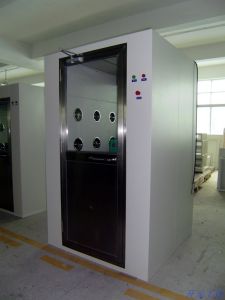

風淋門

風淋門分類

風淋門根據吹淋方式可分為:單人單吹風淋門 單人雙吹風淋門 雙人雙吹風淋門 智慧型語音風淋門 全自動風淋門 不鏽鋼風淋門等；
風淋門根據箱體材質不同可分為：不鏽鋼風淋門，外冷板內不鏽鋼風淋門，冷板風淋門，外冷板內不鏽鋼風淋門。

風淋門套用領域

風淋門通用性強，風淋室廣泛套用於電子、國防、精密儀器、儀表、汽車製造、製藥化工、農業、生物、食品、醫院等各種潔淨廠房和實驗室。

風淋門的構造及特點

風淋門箱體材質：可採用優質冷扎鋼板烤漆、不鏽鋼及彩鋼板製造；
風淋門通道地板材質：易清洗抗磨損的優質SUS201∕304不鏽鋼板；
風淋門門體材質：經久耐用美觀大方的透明視窗門，材質可採用冷扎鋼板烤漆、不鏽鋼及彩鋼板製造；
風淋門噴嘴：配多角度可調整鏡光不鏽鋼噴嘴，噴嘴口直徑為φ25mm；
過濾網：初效過濾網和高效過濾網過濾二級過濾，過濾效率可達到99.99％（鈉焰法）塵埃粒徑≥0.5μm。
門控系統：配不鏽鋼電插鎖，不鏽鋼閉門器。
急停開關，在風淋門出現故障的情況下，能立即切斷電源，使風淋室所有的門處於打開狀態。
風淋門感應控制系統：紅外線感應吹淋，PLC控制，LED顯示吹淋時間，吹淋時間可設定5S－99S，出廠的初始風淋時間一般設定為15秒，觸摸式微動開關。
配潔淨照明燈，與普通照明燈相比，更適合潔淨室照明原理。
配大風量低噪音離心風機，風速能夠達到22~27m/s的超強風速，為有效的清潔灰塵提供高效率的噴射。
風淋門提供了模組化的組裝方式，可以根據實際需要拼裝成各種長度的風淋尺寸。
電源：3N、380V、50HZ。
風淋門出廠前，均按照美聯邦標準（209E）檢測出廠。

風淋門標準技術參數

項目名稱單人雙吹風淋門雙人雙吹風淋門多人雙吹風淋門
風淋門人數單人風淋門（1人）雙人風淋門（1-2人）風淋門（2-4）
風淋區尺寸790×930×1910790×1430×1910790×1930×1910
風淋室外尺寸1400×1000×21801400×1500×21801400×2000×2180
風機功率1.15KW1.35KW2.5KW
噴嘴數量12個16個24個
高效過濾尺寸600×600×120600×600×120600×600×120
初效過濾尺寸770×380×17770×380×17770×380×17

風淋門工作原理

風淋門經高效過濾器過濾後的潔淨氣流由可旋轉噴嘴從各個方向噴射至人身上，從而有效而迅速地清除塵埃粒子。清除後的塵埃粒子再經由初、高效過濾器過濾後重新循環到風淋區域內。為了達到吹淋的最佳效果，風淋門設計的噴嘴出風口風速能達到25m/s以上，吹到人身上的風速最低18m/s，出廠的初始風淋時間設定為15秒風淋門提供了模組化的組裝方式，可以按實際需要拼裝成各種長度的風淋尺寸。

風淋門可選配件

1、紅外線感應自動移門、自動捲簾門、氣動門、雙開門等。
2、ULPA超高效空氣過濾器
3、全不鏽鋼材質箱體、全冷板靜電噴塑箱體、內壁不鏽鋼等
4、底板無門檻配置，可方便貨車出入
5、PLC（可程式邏輯控制器）自動控制系統、變頻器等

風淋門維護要點

1、定期使用儀器測定設備的各項技術指標，如不符合技術參數要求應及時予以處理。
2、根據實際使用情況，定期將初效空氣過濾器中的濾料取下清洗。
3、當發現風速變小時應首先檢查初效空氣過濾器表面是否發黑，若發黑則說明預過濾器容塵較多，阻力增大，即應拆下初效空氣過濾器內的無紡布進行清洗或予以調換。
4、當調換或清洗無紡布後，仍不能提高風速則說明高效空氣過濾器已經堵塞，造成阻力增大，則應更換高效空氣過濾器。
5、更換高效過濾器時，須拆下噴球板，取出高效過濾器，按照原有高效過濾器的規格型號更換新的高效空氣過濾器。安裝時應確認高效過濾器上的箭頭標記，箭頭應指向氣流的方向。並確保密封良好，防止滲漏。
6、高效過濾器更換完畢後需確認框線無滲漏現象，並用塵埃粒子計數器進行檢測，達到技術指標後方可進行正常工作。
7、定期對電氣線路進行檢修，如有故障可參照電氣原理圖進行維修。
8、定期對風淋門進行圍護，使電子鎖與其鎖孔對準，以免鎖銷卡死。
9、本設備使用溫度不得超過50℃，且嚴禁使用明火。

維護措施

1、風淋室運行吹淋時若可以打開——即鎖舌未完全進入鎖孔；
2、門出現自鎖或吹淋不停機、開門進入感應區不吹淋——即程式已被錯誤操作而亂，請關總電源後再重新按程式正常啟動。
3、此設備安裝後須派專業電工參與安裝、調試及驗收；
4、此設備維護、維修須由參與安裝、調試及驗收專業電工完成，其它人員未經許可不可以任何理由操作面板按鈕及拆開面板操作；
5維護後須保留設備原配件，並及時用酒精擦拭、清理部件；

安裝檢修

1、維修時一定要關掉電源,如需檢修、保養設備，必須由接受過專業培訓的人員操作；
2、風淋室電路安裝在進入門的上方箱體內，打開面板門鎖即可維修更換電路板；
3、高效過濾器安裝在主箱體的中間段（噴嘴板後面）拆開噴嘴面板即可拆下高效過濾器；
4、初效過濾器（迴風用）安裝在風淋室箱體下方兩側（即孔板後），拆開孔板即可更換或清洗；
5、風淋室風機安裝在風淋箱體側下方,拆開迴風過濾
6、門磁開關和電子插鎖（雙門互鎖）安裝在風淋室門框的中間位置，拆開電鎖面部螺絲即可檢修維護；
7、安裝閉門器本體時，調速閥面向門鉸鏈，且閉門時讓門在閉門器的作用下自由關閉，請勿另加外力，否則將可能損壞閉門器。
