風機安全閥用途及特點

風機安全閥是我公司針對傳統安全閥存在的問題，並結合風機的特定工況和參數而研製開發的一種新型的閥門產品，它用於保護風機及設備的安全，當風機及設備中的壓力異常升高到某一規定值（安全閥的開啟壓力）時，安全閥能夠自動開啟並排放介質，以防止壓力繼續升高，當風機及設備中的壓力降低到某一規定值（安全閥的回座壓力）時，安全閥自動關閉。該產品獲得了國家專利。與傳統安全閥比較，具有如下特點：
1、由於風機主要用於低壓空氣介質，因此風機安全閥取消了出口排放法蘭，而採用閥體四周均布的小孔直接排放介質，同時將彈簧腔體直接設定在閥瓣背部，採用上述專利結構後，閥門的結構更為緊湊，介質的排放更加通暢，而閥門的重量卻只有傳統安全閥的1/3～1/5。

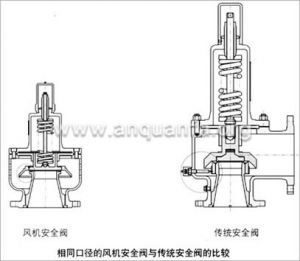

比較圖1

2、風機安全閥在閥瓣與閥座間採用了壓力積聚槽的專利結構設計，與傳統安全閥採用調節圈及定為螺釘的結構相比較，結構更加簡單，閥門的使用也更加方便，而閥門的性能卻更加穩定。

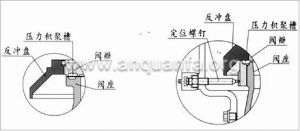

比較圖2

3、傳統安全閥的最低開啟壓力一般為0.1MPa，而用於風機的安全閥，其開啟壓力往往要求低於0.1MPa，傳統安全閥即使改用剛度較小的彈簧，在低壓下也不能準確、靈敏的動作。而風機安全閥設計的開啟壓力範圍為0.02～0.2MPa，因此風機安全閥在低壓下能夠非常準確、靈敏的動作。
4、風機安全閥的彈簧通過閥桿作用在閥瓣上的力作用點與閥瓣密封面非常接近，而傳統安全閥力的作用點遠離閥瓣密封平面，因此，與傳統安全閥相比，風機安全閥的動作性能更加穩定可靠。
5、傳統安全閥通過出口通道向一個方向排放介質，因此介質排放時容易引起系統的振動，而風機安全閥是通過閥體上周向均布的小孔向四周均勻排放介質，因此，閥門動作時平穩無振動。
6、風機安全閥沒有調節圈，使用非常簡單，安全閥出廠時已按用戶要求的開啟壓力調試好，用戶直接將安全閥安裝在系統上即可使用。

風機安全閥型號、材料及主要參數

公稱壓力 型 號
PN1.0MPa AF4QH-10C AF4QW-10P AF4QW-10P8 AF4QW-10P3 AF4QW-10R AF4QW-10R8 AF4QW-10R3
主要
零件
材料 閥體 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
閥蓋 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
閥座 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo2
閥瓣 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo2
反衝盤 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo2
閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo2
彈簧 50CrVA 50CrVA（表面包覆氟塑膠）
適用溫度 250℃ 180℃
適用介質 空氣等
弱腐蝕性氣體介質 硝酸類腐蝕性氣體介質 醋酸類腐蝕性氣體介質
彈簧
壓力級
MPa 0.02～0.035；0.035～0.045；0.045～0.06；
0.06～0.08；0.08～0.11；0.11～0.15；0.15～0.20；

風機安全閥排量

開啟壓力
MPa 排放壓力
MPa 公稱通徑
DN40 DN50 DN80 DN100 DN125 DN150 DN200
排量 Qd,m3/min
0.02 0.022 5.5 9 22 37 62 88 137
0.03 0.033 6.8 11 27 45 76 108 169
0.04 0.044 7.6 12 30 51 85 120 188
0.05 0.055 8.6 14 34 58 96 136 213
0.06 0.066 9.4 15 37 63 105 150 234
0.07 0.077 10 16 40 68 113 160 275
0.08 0.088 11 18 43 73 121 172 269
0.09 0.099 12 19 46 77 128 183 285
0.10 0.11 12 20 48 81 135 192 300
0.11 0.121 13 21 51 85 142 202 316
0.12 0.132 13 22 53 89 148 211 331
0.13 0.143 14 23 55 93 156 222 347
0.14 0.154 15 24 58 94 161 231 361
0.15 0.165 15 25 60 102 170 241 377
0.16 0.176 16 26 63 106 176 250 391
0.17 0.187 16 27 65 110 184 261 407
0.18 0.198 17 28 68 114 190 270 422
0.19 0.209 18 29 70 118 197 280 438
0.20 0.22 18 30 72 122 204 290 453

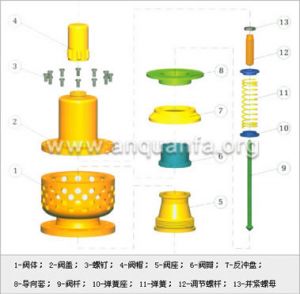

風機安全閥主要尺寸、重量及結構

公稱通徑DN 主要尺寸（mm） 重量（kg）
D D1 D2 b Z-φd D3 H
40 145 110 85 16 4-18 100 250 5
50 160 125 100 16 4-18 115 272 6
65 180 145 120 18 4-18 140 285 6.3
80 195 160 135 20 4-18 172 296 6.5
100 215 180 155 20 8-18 212 425 14
125 245 210 185 22 8-18 254 450 22
150 280 240 210 22 8-23 280 480 35
200 335 295 365 24 8-23 330 520 50
