頂裝式磁翻板液位計

磁翻板液位計根據浮力原理和磁性耦合作用研製而成。當被測容器 中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子 內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變為紅色，當液位下降時翻柱由紅色轉變為白色，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。

概述

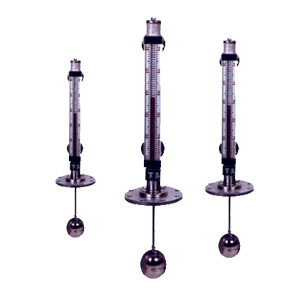

頂裝式磁翻板液位計

頂裝式磁翻板液位計，適用於測量各種不便於側面安裝液位計的容器，特別是地下貯槽內的液位測量。廣泛適用於石油、化工、冶金、電力、輕工及醫藥等行業和部門。結構原理

頂裝式磁翻板位計直接安裝於容器頂部，通過浮球隨液面（或界面）的上下移動帶動磁性連桿上下移動，由磁性連桿內的磁鋼利用磁耦合原理驅動磁性翻板指示器，用紅藍兩色（液紅氣藍）明顯直觀地指示出工藝容器內的液位或界位，可遠距離傳送和實現自動控制。、頂裝式磁翻板液位計主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。

工作原理

由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成，其結構如圖所示。工作原理為：容器內的浮筒（按不同介質和壓力針對研製），在下導管中隨液面高度的變化而上下浮動並通過頂桿使磁體在上導管內上下移動，促使本體外的翻板翻動並用紅、白顏色來指示液面高度,同時 液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。
