功能與適用範圍
UHZ-50/D型磁性浮球液位計是以浮球組件為測量元件，通過液體浮力作用，使浮球上下移動，帶 動頂桿上端的磁鋼上下變化，經磁性耦合作用，使顯示器組件的磁性翻柱翻轉達到跟蹤液體液位變化，故顯示醒 目，讀數直觀，因顯示器組件與被測介質完全隔離，故使用安全可靠。該液位計適於各種地下槽池等容器，以 及不宜側面開孔的容器的液位顯示，如配上配套儀表可用於遠傳檢測，以實現自動控制功能。
二.工作原理
根據浮力原理和磁性耦合原理而製成。當被容器內的液位上下變化時帶動浮球，並通過與之相連的連桿上端的永久磁鋼上下移動，經磁性耦合而使顯示器中的翻柱翻轉。當液位上升翻柱由白色轉為紅色。當液位下降時翻柱由紅色轉為白色，紅白界位處就為容器內介質液位的實際高度，從而實現液位自動跟蹤顯示。
三.特點
◆在容器從不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安排本形式的液位計。
◆適用於粘度大的液體介質
◆顯示器的觀察方向可任意改變
◆其他特點和UHZ－50/C相同。
四.主要技術參數
◆測量範圍：500-5000mm

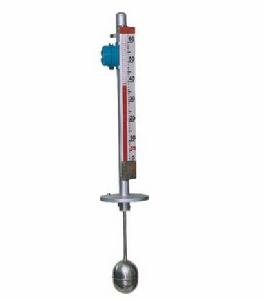

頂裝式磁性浮球液位計◆介質密度：≥0.5g/cm3
◆工作壓力：≤2.5MPa
◆工作溫度：0-200℃
◆介質粘度：≤0.4Pa.S
◆本廠出廠連線法蘭尺寸：DN100 PN1.6
◆連線法蘭採用化工部1998年發布的HG20592－20635－97法蘭標準。若採用其它法蘭標準請用戶在訂貨時註明。法蘭連線孔分布形狀：正方形。
選購
本產品又稱磁性液位計,磁翻柱液位計,磁浮子液位計,它是利用磁藕合原理進行工作的,產品彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點.
有側裝和頂裝二種安裝方式,無論那種方式都可以捆綁遠傳裝置,使液位計即可以就地顯示液位,又可以遠程監控液位.捆綁後的磁翻板液位計可稱為遠傳型磁翻板液位計.
製作磁翻板液位計的工藝雖然很簡單,但磁翻板液位計作為計量儀表,特別是遠傳型磁翻板液位計，如果未經質監局審核,沒有生產許可證,產品質量是難以得到保證的.因此,採購磁翻板液位計要選擇有生產許可證且信譽好的廠家,價格可能略高一點,但產品質量有保證,售後服務有保證。
使用
玻璃板液位計可直接用來觀察各種容器內介質的液位高度。它適用於石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連線構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，並保證操作人員安全。
磁性浮子式液面計安裝於桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性儀表。由於具有磁性藕合隔離器密閉結構。尤其適用於易燃、易爆和腐蝕有毒液位檢測。從而使原複雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標誌醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。
維護
1. 液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
2. 根據介質情況，可定期清洗主導管，清除管內沉積物雜質。
3. 對液位計進行清洗後或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝!
4. 對低溫型及液化氣專用型產品，液位計主體採用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。
安裝
1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
頂裝型磁翻板液位計3、液位計安裝完畢後，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩後可用磁鋼重新校正。
5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢後，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過
程中不伎浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。
6、根據介質情況，可定期找開排污法蘭清洗主體管沉澱物質。
