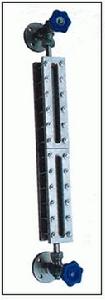

玻璃板液位計

玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用於直接指示各種塔罐、槽、箱等容器內介質液位。在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液位繼續外流。

結構原理

儀表在上下閥上都裝有M27×1.5或ZG3/4"的 螺紋接頭，通過法蘭與 容器連線構成連通器，透過玻璃板可直接讀得容器內液位的高度

特點

●讀數清晰、直觀、可靠。
●結構簡單、維修方便。
●經久耐用。
主要技術指標
測量範圍（安裝中心聚L）：500、800、1100、1400、1700……mm。
工作壓力：4.0MPa
工作溫度：≤200℃
安裝形式：法蘭安裝　PN4.0　DN20.HGJ-47-91
螺紋安裝　外螺紋G3/4"(或 M27×1.5)
材質：碳鋼、不鏽鋼
伴熱蒸汽壓力：0.6MPa
蒸汽夾套接頭：G1/2"外螺紋
鋼球自封壓力：0.2MPa

主要技術指標

外形尺寸測量範圍（安裝中心距L）：300、500、800、1100、1400、1700mm。
工作壓力：2.5、4.0、6.3MPa、0.6MPa（用於R型）
材質：碳鋼、不鏽鋼

工作溫度：-20~+200℃
鋼球自動關閉壓力：≥0.2MPa
伴蒸汽壓力： ≤0.6MPa 蒸汽夾套接頭：G1/2″外螺紋

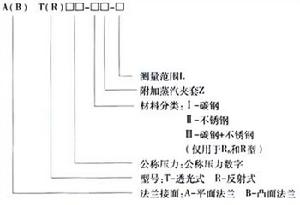

選型規格

型 號	名 稱	用 途
HG5-1364-80	透光式玻璃板液位計	一般用於無色透明的液體，且光線較好場合
HG5-1364-80	透光式帶蒸汽夾套玻璃板液位計	在透光式上附有蒸汽加熱夾套
HG5-1366-80	反射式玻璃板液位計	一般使用於有色澤的液體，且光線較好的場所
HG5-1366-80	反射式帶蒸汽夾套玻璃板液位計	在反射式上附有蒸汽加熱夾套
HG5-1365-80	防霜式玻璃板液位計	使用於低溫介質附有避免因低溫介質造成外表凝霜的裝置
UB-6	照明式玻璃板液位計	透光式上附有照明燈裝置

液位計

名稱	型號	規格	標準號	備註
液面計	A（B）T25-I， A（B）T25-II， A（B）T25-Iz， A（B）T25-IIz	L=500、800、1100、1400、1700、2000	HG5-1364-80	①突面法蘭（A）按HG20592-97②凸面法蘭（B）按HG20592-97 DN20， PN2.5MPa ③工作壓力：2.5MPa
液面計	BT64-I， BT64-II， BT64-Iz， BT64-IIz	L=500、800、1100、1400、1700	HG5-1365-80	① 凸面法蘭（B）按HG20592-97 DN20，PN6.3MPa ② 工作壓力：6.3MPa
液面計	BT40-I， BT40-II， BT40-Iz， BT40-IIz	L=500、800、1100、1400、1700、2000	HG5-1366-80	③ 凸面法蘭（B）按HG20592-97 DN20，PN4.0MPa ④ 工作壓力：4.0MPa
液面計	R6-III	304	HG5-1367-80	工作壓力：0.6MPa
液面計	R6-I R6-II	304	HG5-1368-80	​
液面計	R-III	304	HG5-1369-80	​
液面計	R-I R-II	304	HG5-1370-80	​

其中HG-20592-97指的是法蘭執行標準，即行業中說的小外徑，現在行業內為了和國際接軌，設計時已經採用HG20615-2009的法蘭標準，和ANSI,ASME B16.5通用，即行業中所說的大外徑。液位計在設備上開口一般是：現場液位計 PN5.0MPa DN20 HG20615-2009，RF,是用在低壓容器上的玻璃板液位計開口，高雅的容器根據壓力等級變化，開口不變，磁浮子的DN25,。遠傳液位計的話壓力不變，開口DN50。

注意事項

為了保證自動密封作用，容器內的介質壓力應大於0.2MPa，在打開上下閥時，閥桿退出轉數不少於4轉，使鋼球封門時，不至於碰到閥桿的頂端。

液位計玻璃材質要求

1、液位計玻璃應該具有適當的化學穩定性和熱穩定性，機械強度好，膨脹係數小；
2、顏色：玻璃板顏色應為無色透明或略帶淺黃色或淺綠色。
