產品性能

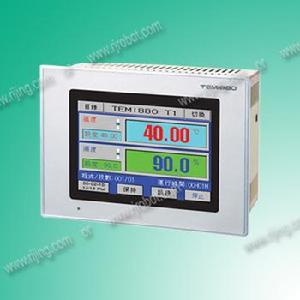

產品名稱： TEMP880(彩色) 產品類別： 三元(Samwontech)
產品簡介： 高解析度彩色觸控螢幕接口
互動式參數輸入方式
支持韓文，英文，中文
提供內置SMPS的I/O RELAY BOARD-接線簡化和節省成本
同時支持乾濕球方式及電子濕度感測器
基於PC的方便監控
方便設定多達37種的輸出（內置計時器）方式
支持利用UDC100(選項)的USB存儲器-可代替記錄器
內置基於先進的PID算法的自動調諧功能
提供強有力的通訊環境和支持99台多分支結構
卓越的Fuzzy功能和ARW啟動-抑制超程
顯示PV曲線(0~8天) 區分
詳細內容
規格畫面
LCD
5.7英寸彩色觸控螢幕
程式
組 / 段
120 組 / 1200 段
反覆 / 附加功能
全部反覆 : 最多 999次(可無限反覆),部分反覆: 最多 99次
/ 圖像連結和編輯輯
PID 控制
PID組
PID組 : 3區, 偏差PID : 1區
輸入
輸入規格
萬能輸入 1點, 0.1% of FS
輸入種類
T/C
RTD
DCV
K, J, E, T, R, B, S, L, N, U, W, Platinel
Pt 100, JPt 100
0.4~2V, 1~5V, 0~10V, -10~20mV,
0~100mV, 4~20mA, 0~20mA
輸出
控制輸出
2點(加熱,冷卻)
輸出規格
電壓輸出(SSR)
電壓 : 15VDC以上,最小Pulse寬度 : 5ms
電流輸出(SCR)
4 ~ 20mADC, 負荷阻抗 : 最大 600
輸出規格
加熱
冷卻
加熱
冷卻
普通控制
SSR
NONE
SCR
NONE
控制加熱
/冷卻
SSR
SSR
SSR
SCR
SCR
SSR
SCR
SCR
輔助輸出
輸出規格
1點, 4 ~ 20mADC / 最大 600
傳送
傳送輸出
1點, 輸出形式 : PV, SP, MV, HMV, CMV
輸出信號
/ 負荷阻抗
4 ~ 20mADC / 最大 600
接點輸入
輸入種類
DI1 : RUN/STOP, DI2 ~ DI8 : 可更改各個錯誤信息名稱
(DI SEL : ERR)
DI1 : RUN/STOP, DI2 : Hold, DI3 : Step,
DI4~8 : 模式 1~16 選項(DI SEL : PTN)
接點容量
最大 12VDC, 10mA
接點輸出
接點規格
最多 20點(基本 : 10點, 選項 : 10點)
接點
Normal Open(最大 30VDC/5A, 250VAC/5A),
Normal Close(最大 30VDC/1A, 250VAC/2A)
接點種類 (Total 24點)
Inner Signal : 8點, Time Signal : 4點, Alarm Signal :4點,
Up/Soak/Down Signal : 3點, Error Signal : 1點,
PT End Signal : 1點, 1st Ref Signal : 1點,
2nd Ref Signal : 1點
電源
電源
額定電壓 : 100 ~ 240VAC(10%), 50/60Hz,
消費電力 : 最大 15W
絕綠阻抗
500VDC 20M
鋰電池
設定數據保存用(最少10年)
內電壓
每分鐘 2000VAC
通訊
協定
PC-Link, MODBUS(ASCII, RTU), SYNC Master
通訊種類
RS232C/RS485 - 通訊距離最長 1.2Km, 最多連線 99台,
通訊速度 : 最快達9600bps
資料備份
存儲媒介
UDC100(選項) : 可使用凡用USB記憶體條(支持FAT16)
存儲功能
備份修復程式信息與設定值,儲存溫度指示值
型號
選項
詳細說明
TEMP880-
10
基本 I/O RELAY BOARD(10點) & RS232C
11
基本 I/O RELAY BOARD(10點) & RS485
20
基本(10點) + 加 I/O RELAY BOARD(10點) & RS232C
21
基本(10點) + 加 I/O RELAY BOARD(10點) & RS485
/UDC
USB記錄存儲器
