靜電發電機

一種利用摩擦生電、感應生電或由尖端放電產生電荷，並加以收集而形成高電壓的靜電裝置。主要用於高電壓試驗、研究和醫療設備上,如粒子加速器，X光治療儀，工業射線探傷等。

　

描述

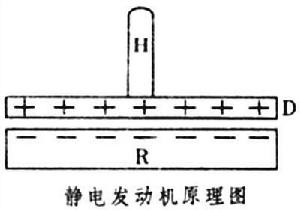

最簡單的靜電發電機相當於一隻起電盤(見圖)。

靜電發電機

這種起電盤由一個帶有絕緣柄H的金屬片D和硬橡皮板R組成。在用皮毛摩擦橡皮板使之帶負電荷之後,將金屬片D放在橡皮板R上。由於橡皮板的表面不可能加工得絕對平整，金屬片與橡皮板的接觸面之間始終存在著一定的空隙。這時金屬片的下表面將感應出正電荷，而上表面則感應出等量的負電荷。用金屬導體將金屬片接地，釋放掉金屬片上的電子，然後去除接地線，同時用絕緣柄將金屬片抬離橡皮板，此時金屬片上只有正電荷，這些正電荷可以用收集器加以收集。如果重複上述充電過程，就可以在收集器上獲得大量正電荷，產生相當高的電壓。
實際的靜電發電機，其工作原理有的與上述起電盤完全相同。在結構上，為了保證能連續重複感應充電過程，原起電盤中帶有絕緣手柄的金屬片用安裝在絕緣輪輪緣上相互絕緣的一組金屬片代替。金屬片與橡皮板的相對位置和起電盤中相同。當某一金屬片隨絕緣輪的轉動而靠近橡皮板時，金屬片的下表面和上表面將分別感應出正電荷和負電荷。用地線移去負電荷，而當該金屬片離開橡皮板時斷開接地線，則金屬片上只帶有一定量的正電荷。這些正電荷可用導線沿同向送到電荷收集器中。當輪子轉動時，輪緣上的每個金屬片依次靠近橡皮板，感應充電過程不斷重複，電荷連續地被傳送到收集器中。
最早用於加速粒子的范德格拉夫起電機也是一種靜電發電機，只是它需要一個直流高壓電源。
