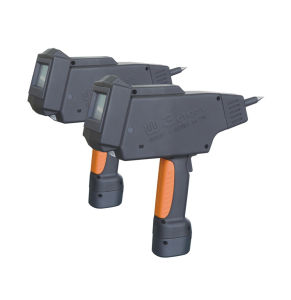

靜電測試儀簡介
靜電場測試儀是一非接觸式手提靜電場測試儀。可測範圍在+/-20KV(工作距離為1英寸，25m
西姆卡靜電測試儀西姆卡（SIMCO）使用方法
FMX-003靜電場測試儀產品使用說明單按歸零重置
單按顯示鎖定
閒置自動關機
電池效能顯示
功能：有效檢測ESD工作場所設備，工作檯面，工具的帶靜電電荷。
特性：液晶/電平顯示檢測數據，測試數據保持，數字清零顯示，高/低檔量程。
輸出：紅色LCD顯示正電荷、藍色LCD顯示負電荷
精度:低範圍精度為：正負0.1kv高範圍精度為：正負1kv
輸入電壓：9V，6F22 鎳電池
靜電場可測:+/-(0.00-20.0kV)(自動顯示調整)
標準測距:25mm+/-1mm
離子平衡可測:+/-(0-200V)
測量距離根據:ESD－STM3.1-2000 離子平衡標準
LCD顯示更新:每秒5次
反應時間:1秒
工作溫濕度:10-40 deg C/RH:0-60%R
圖形顯示:正：紅色/ 負：藍色
聲響報警:開機/閒置自動關機/超出可測範圍
自動關機:閒置約5分鐘
測量模式切換
靜電場：單按Power鍵，有一嘟聲
離子平衡(請先安裝離子平衡測量板)同時按Zero和Power,有二嘟聲
西姆卡靜電測試儀參數
FMX-003靜電測試儀產品參數測定範圍 | 靜電測試儀帶電電位測定：0～±1.49kV(Lo有效距離)、±1.0kV ～±20.0kV(Hi有效距離) 離子平衡測定：0 ～±200 V |
測定距離 | 25mm±0.5（從被測物體的距離、帶電電位測定時） |
應答速度 | 1秒以內 |
取樣調查速度 | 5回/秒 |
測定精度 | ±10%（指示值） |
可操作環境 | 10℃～40℃、60%RH 以下 |
表示 | wide LCD表示（數顯數值及vague障礙區域表示） |
障礙區域表示 | 電壓、補助 右側一半（正方面）紅色顯象LCD （附電源ON時5秒計時器功能） 左側一半（減方面）藍色顯象LCD |
關於棒的分 辨率（棒1個） | ・±0.1kV (Lo 有效距離) ・±1.5kV (Hi 有效距離) ・±15V（離子平衡測定時） |
數顯數值表示 | 3位表示自動有效距離轉換（帶電電位測量時） □.□□kV⇒0.0～±1.49kV (Lo 有效距離) □□.□kV⇒±1.0 kV ～±20.0kV (Hi 有效距離) □□□V⇒0 ～±200V（離子平衡測定時） |
各種方式 表示 | 文字或插圖表示 [IB]：離子平衡測定方式 [HOLD]：手柄動作表示 [A.OFF]：表示自動電源停止功能時 [Err]：表示感測器出現故障時數字數值表示部 |
蜂鳴音 | 根據電源操作等「P」的蜂鳴響 |
電源自動關閉 | 約5分種的使用電源自動關閉電源功能 電源ON時「POWER」按鈕按3秒以上的話，能停止這個功 能（電池可連續測量到消耗為止） |
手柄 | 測量時推HOLD按鈕的話，數字數值、vague障礙區域固定 如再一次推迴轉到通常測量 |
數字數顯0 | 表示數值在動作容許範圍數字零時如按「ZERO」按鈕 的話數字數值及vague障礙區域成為零 |
LED照明 | 附有LED照明，也可在暗處讀數據。 根據按電源ON時「POWER」按鈕時間的長度，可選擇熄燈或點燈 |
電源 | 9V乾電池(006P)1本 最大動作時間：約30分 |
外形寸法 | 115mm (L) x 73mm (W) x 25mm (H)：無陽極離子平衡 123mm (L) x 73mm (W) x 25mm (H)：附陽極離子平衡 |
重量 | 約140g（帶電測定時，含電池） 約170g（離子平衡測定時，電池、含陽極離子平衡） |
材質 | 導電性ABS樹脂 |
附屬品 | 離子平衡陽極、專用地線(1m)、soft case、電池 |
靜電測試儀規格
FMX-003靜電測試儀規格測定範圍 | 帶電電位測定：0～±1.49kV(Lo有效距離)、±1.0kV ～±20.0kV(Hi有效距離) 離子平衡測定：0 ～±200 V |
測定距離 | 25mm±0.5（從被測物體的距離、帶電電位測定時） |
應答速度 | 1秒以內 |
取樣調查速度 | 5回/秒 |
測定精度 | ±10%（指示值） |
可操作環境 | 10℃～40℃、60%RH 以下 |
表示 | LCD表示（數顯數值及障礙區域表示） |
障礙區域表示 | 電壓、補助 右側一半(+離子)紅色顯象LCD （附電源ON時5秒計時器功能） 左側一半(-離子)藍色顯象LCD |
關於棒的分 辨率（棒1個） | ・±0.1kV (Lo 有效距離) ・±1.5kV (Hi 有效距離) ・±15V（離子平衡測定時） |
數顯數值表示 | 3位表示自動有效距離轉換（帶電電位測量時） □.□□kV⇒0.0～±1.49kV (Lo 有效距離) □□.□kV⇒±1.0 kV ～±20.0kV (Hi 有效距離) □□□V⇒0 ～±200V（離子平衡測定時） |
各種方式 表示 | 文字或插圖表示 [IB]：離子平衡測定方式 [HOLD]：手柄動作表示 [A.OFF]：表示自動電源停止功能時 [Err]：表示感測器出現故障時數字數值表示部 |
蜂鳴音 | 根據電源操作等「P」的蜂鳴響 |
電源自動關閉 | 約5分種的使用電源自動關閉電源功能 電源ON時「POWER」按鈕按3秒以上的話，能停止這個功 能（電池可連續測量到消耗為止） |
手柄 | 測量時推HOLD按鈕的話，數字數值、障礙區域固定 如再一次推迴轉到通常測量 |
數字數顯0 | 表示數值在動作容許範圍數字零時如按「ZERO」按鈕 的話數字數值及vague障礙區域成為零 |
LED照明 | 附有LED照明，也可在暗處讀數據。 根據按電源ON時「POWER」按鈕時間的長度，可選擇熄燈或點燈 |
電源 | 9V乾電池(006P)1本 最大動作時間：約30分 |
外形寸法 | 115mm (L) x 73mm (W) x 25mm (H)不含含離子測試平衡板 123mm (L) x 73mm (W) x 25mm (H)含離子測試平衡板 |
重量 | 約140g（帶電測定時，含電池） 約170g（離子平衡測定時，電池、含離子測試平衡板） |
材質 | 導電性ABS樹脂 |
| | |
靜電測試儀功能：
有效檢測ESD工作場所設備，工作檯面，工具的帶靜電電荷。
靜電測試儀 特點
靜電測試儀特點1：電池(4檔)效能顯示
2：條型圖顯示電場極性及強弱
3：自控量程數字顯示
4：多功能報警提示
5：閒置5分鐘後自動關機
靜電手環測試儀
使用方法
1、在測試儀後的電池槽內放入9V乾電池。2、將接地線香蕉插頭插入HAKKO-498測試器上端的接地線插座內。
3、將腕帶紮緊手腕。
4、把接地線接到手腕帶上。
5、用手按下測試器板。這時，液晶指示燈亮起並可聽到一聲鳴聲。
（1）若紅色“LOW”燈亮，需檢查手帶與地線的電阻，當小於800千歐，這樣會對人體安全有影響。
（2）若紅色“HIGH”燈亮， 需檢查手帶是否紮緊手腕，並檢查手帶接地線電阻，確保手帶未鬆脫測試器接地線。
（3）若綠色“GOOD”燈亮，表示接地系統良好。
使用時注意事項
1、靜電手帶與接地線的連線；2、靜電手帶與皮膚之間的接觸阻抗；
3、與防靜電接板、墊子等接地工具的連線。
4、大約經過5萬次操作，當綠色“GOOD”燈仍會點亮,但沒有發出聲響時,表示需要更換電池。
套用
1、確保每位雇員安全；2、消除因靜電而導致產品的損壞。
3、防靜電腕帶測試器可以方便的檢測各種類型的防靜電手環的性能，電阻阻值不在標準範圍內或電量過低會自動報警，紅燈亮並伴隨報警; 低電 壓顯示，欠 壓時自動報警 ;體積小，重量輕，使用簡單，檢測直觀；
