靜態電壓繼電器
結構和原理

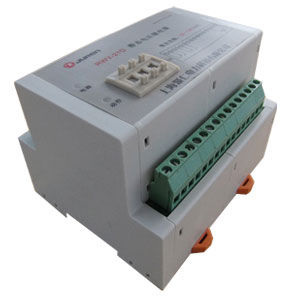

靜態電壓繼電器分為凸出式固定結構,凸出式插拔式結構,嵌入式插拔結構,RY-D系列導軌式結構等,並有透明的塑膠外罩(導軌式為全封閉式),用薄碼進行整定。
本繼電器為靜態型繼電器,採用進口積體電路構成;被測量的交流電壓U~經隔離變壓器降壓後得到與被測電壓成正比的電壓Ui,經整定後進行整流,整流後脈衝電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo,在電平檢測中Uo與直流參考電壓Ue進行比較,若直流電壓Uo低於參考電壓,電平檢測器輸出正信號,驅動出口繼電器,則本繼電器處於動作狀態。反之,不論是過電壓繼電器或是低電壓繼電器,若直流電壓Uo高於參考電壓Ue,電平檢測器輸出負信號,本繼電器處於不動作狀態。
主要技術參數
1、輔助電源:AC/DC85-265V
2、過載能力:交流迴路允許長期接通1.2倍額定值。
3、電壓整定範圍:有輔源(0.1-99.9V,40-450V);無輔源(19-130V,85-265V,180-440V)
4、功率消耗:交流迴路功耗小於1VA(交流額定值100V時)
5、整定誤差
a、在整定範圍內,整定平均誤差的絕對值不大於3%,平均誤差=(5次測量平均值-整定值)/整定值×100%。
b、在基準條件下,同一整定值上測量的5次動作值的最大值和最小值應不大於的4%。
c、在-10℃~50℃的溫度下,任一整定點誤差的絕對值應不大於整定值的4%。
d、在輔助電壓80~110%變化範圍內,任一整定值整定誤差的絕對值應不大於4%。
6、動作時間
a、過電壓繼電器:1.2倍整定值的動作時間不大於25ms;2倍整定值的動作時間不大於20ms;
b、低電壓繼電器:0.5倍整定值的動作時間不大於20m。
7、返回係數a、過電壓繼電器返回係數為0.85~0.95;b、低電壓繼電器返回係數為1.02~1.12;
8、返回時間:不大於27ms。
9、常用型號:RY-D(導軌式有輔源)、RWY-D(導軌式無輔源)
