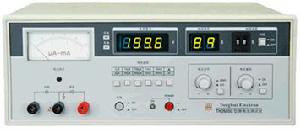

電解電容漏電流測試儀

產品特點 :

電解電容漏電流測試儀是生產線用通用型儀器 電壓、充電時間數字顯示直觀的電流讀出方式

充電時間倒計數操作簡便,中西工作可靠是一種能自動測量電解電容漏電流參數的測試儀器。m296288測試電壓連續可調。電壓值、充電時間數字顯示，電流值錶針指示，充電 — 測試自動轉換。具有電流超限指示，測試速度快，操作方便，安全可靠等特點。適用於生產線的質量保證及進貨檢驗。

技術參數

測試電壓:0 — 50 V,0 — 200 V
電壓準確度 ±2% 設定定值 ±2個字
電流測量範圍:
0-30 mA, 10 檔:
0-1 μA, , 1 μA- 3 μA
2 μA-10 μA, 10 μA-30 μA, 20 μA-100 μA
0.1 mA-0.3 mA, 0.2 mA-1 mA, 1 mA-3 mA
2 mA-10 mA, 10 mA-30 mA m296288
電流準確度 ±2% 讀數 ±0.5格
控制方式 模擬電路控制
顯示方式:V: 3 1/2 LED 顯示
I: 模擬表頭指示
T: 2位 LED 顯示
最大充電電流 200（1±20%）mA
充電時間 0 — 99秒, 2%×Tset ± 0.5秒
極限設定 錶針範圍內任意設定
分選:合格, 不合格，不合格訊響

技術指標

工作溫度, 濕度 0℃ — 40℃, ≤90% RH
電源要求 198 V — 242 V AC, 47.5 Hz — 52.5 Hz
功耗 ≤50 VA
尺寸(W×H×D) 350 mm×135 mm×275 mm
重量 約4.2 kg

性能特點

電解電容漏電流（LC）測試作用
絕緣電阻（IR）測試作用
基本精度：0.3[[%]]
鋁箔耐壓及上升時間測試作用
精密低定電流充電作用（0.5mA±0.05mA）
大電流（500mA）提高低壓大電容充電速度
測試電壓(TH2689 1.0V～800V/TH2689A 1.0V～500V)連續可調，實時監視輸出的電壓
0.001uA～20.00mA的測量範圍，4位數字顯示
內有數位計時器
比較器作用，實現合格/不合格的分選
標配RS232接口，Handler接口，可選的GPIB接口
大型LCD（240×64點陣）顯示
人性化操作界面
簡易使用的電腦操作界面（選購）

使用方法

（1）電解電容耐壓測量：按下本儀器電源開關“ON”鍵，將該機後面板上面的鈕子開關撥至到“內”，根據電容器上的標稱電壓，適當選擇電壓量程開關，（如100uf/25v電容，選擇3―200v檔，電壓調到約標稱電壓的1.5倍40v左右），按下電流開關鍵“0―200mA”，被測的電容插入插孔中，正極對正極，按下“IV”開關鍵，再按“測”鍵，等電壓穩定後，電壓表上的讀數即是該電容器的耐壓值。
（2）電容漏電流的測量：根據電容容量的大小，選擇電流量程鍵，電容容量越大，電流擋選擇越大，適當選擇電壓鍵，（如470uf/50v電容），選擇“3―200v”的檔，電壓調節到50v，電流檔選擇“0―20mA”鍵，“IV”鍵抬起，再按“測”鍵。一個良好的電容有多少漏電流？僅供參考：紙質電容、雲母電容、滌淪電容、聚脂電容等，一般顯示沒有漏電流，50uf以下的電解電容，應顯示低於25uA漏電流，50―500uf顯示低於50uA漏電流，500―1000uf低於100uA漏電流，1000―10000uf顯示低於500uA漏電流。
（3）穩壓管的測量：選擇電壓量程鍵，從低檔到高檔，電流檔選擇0―2mA,“IV”鍵按下，穩壓管插入插孔中，管子正極對負，負極對正，再按“測”鍵，調節電壓，觀測電流表，應顯示在1mA左右，電壓表上讀數即是該管的穩壓值。
（4）三極體、二極體耐壓測量：選擇電壓量程鍵，從高到低，電流鍵選擇0―2mA，“IV”鍵按下，被測的管子插入插孔中，二極體正極對負，負極對正，NPN三極體集電極對正，發射極對負，按“測”鍵，調節電壓，如電流表上有數值，則電壓表上的讀數既是該管的耐壓值。

使用條件

1、環境溫度：0~40℃。
2、相對濕度：40℃（20~90）[%]。
3、大氣壓強：86~106kpa。
4、儀器在使用中允許受到一般的振動和衝擊。
本儀器的供電電源：電壓交流220V頻率50Hz。
