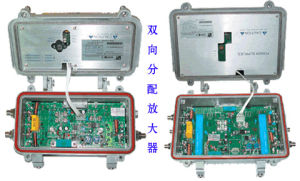

原理
有線電視放大器的原理是電視信號從輸入端“IN”輸入經均衡器和增益調整衰減電位器進入放大器模組進行放大,從“OUT”處輸出送下一級或用戶分支分配系統,均衡器有固定(6dB~19dB不等)均衡插片。有的均衡器是由手動調整的,模組中間5腳為直流供,變成大於24V交流,經整流濾波送入穩壓三端“7824”為穩定24V直流供給模組。
用途
有線電視放大器的主要作用來補償有線電視信號在電纜傳輸過程中造成的衰減,以便使信號能夠穩定、優質地、遠距離的傳輸。還應有平衡帶內曲線的作用。特點
*.HYF-860B﹑750B系列溫度補償寬頻網路幹線放大器採用採用高性能飛利浦CATV專用放大模組,保證了輸出信號功率大﹑頻頻寬﹑增益高﹑線性好﹑工作穩定。
*.前後兩級均衡調節電路,使信號電平平坦度好,有效解決電平“鼓包”現象,並且能使電平帶斜率輸出,適用於有線電視遠距離傳輸。
*.獨有的積體電路式溫度補償能改善由於高低氣溫差對電纜及放大器的影響,自動控制輸出電平的高低。
*.分支型﹑分配型輸出選擇功能適合實際線路的需要,節省開支;輸出饋電顯示功能,方便實用。
*.採用雙面金屬孔化電路板,優質環型變壓器電源,使放大器高頻性能優異,工作穩定可靠。
*.CATV專用鋁合金壓鑄噴塑外殼,防雨、散熱、禁止特性好。
*.220V交流供電或者60V集中饋電型任選。
*. 套用於各類有線電視系統,衛星電視系統,小區閉路電視、監控系統,賓館、酒店視聽系統,以及部隊、學校教育視聽系統等。
技術指標
項目 | 單位 | 性能參數 | ||
頻率範圍 | MHz | 45-750MHZ | 45-860MHZ | |
dB | ||||
dB | ||||
dBμV | ||||
標稱輸出電平 | dBμV | 102 | ||
增益調節範圍 | dB | 0~20 | ||
斜率調節範圍 | dB | 0~27(後均衡9dB) | ||
噪聲係數 | dB | ≤10 | ||
載波組合三次差拍比(84個PAL-D) | dB | 64,71 | ||
載波組合二次差拍比(84個PAL-D) | dB | 55,68 | ||
溫度補償範圍 | dB | ±1.5 | ||
反射損耗 | dB | ≥14 | ||
抗雷擊能力 | KV | 5 (10/700μS) | ||
電源電壓 (50Hz) | V | A:~220V±15% B:~(30-60)V | ||
功耗 | VA | 15 | ||
外型尺寸 | mm | 240×150×110 |
套用
a、有線電視信號源頭信號不好,導致圖象有雪花點,不清晰。
b、同一路有線線路分配連線多台電視機,信號強度分配不足。
c、客廳或房間有線電視信號經過多路分配後,信號嚴重衰減。
d、電腦圖文股票信息接收系統用了,可以減少信息誤碼率和提高接收速度。
e、家庭、樓宇、商場、賓館、招待所等場所均可使用。
f、專業器件設計、低噪音、寬頻帶、適合目前有線,增補頻道。
安裝與調試
a、按設備結構圖安裝連線好HYF-860B放大器,接通電源,放大器的電源指示燈應正常指示。
b、增益調整:過低的輸入電平會導致載噪比劣化,過高的輸出電平會導致失真加大,通過調整增益鈕,使放大器的輸出電平在94-102DBμv之間。
c、均衡調整:為了補償有線電視信號通過一定長度電纜的傳輸後所造成的高低頻段電平差45-860MHz高低頻段的衰減量相差約4倍,即45MHz頻點衰減5DB時,860MHz頻點則衰減20DB),請調整均衡鈕,使放大器輸出信號高低段平坦。
d、放大器的安裝位置在條件允許儘量遠離電視機(這裡距離指放大器到電視線的長度一般在5M以上遠),靠近有線台分支器安裝,儘可能保證信號源有較高的信噪比,在衰減不多的位置安裝更好圖象更清晰。
e、如果安裝後效果不理想,請檢查電源是否接通,接頭,分器或分支器是否接觸良好。
f、信號通過放大後圖像出現斜紋干擾,是因為放大器輸出電平過大造成信號互調失真,可以逆時針調整增益紐(針對可調放大器),適當降低放大器輸出電平使圖像清晰。檢查用戶端信號電平太弱或信號失真過大時,使用放大器後信號雖能增強但圖像效果沒有明顯發生改善,此時應檢查入戶前端的電視信號源,信號源簡單檢測方法是在有線台信號分支或分配處接入一台彩色電視機,圖像清晰說明信號源沒問題,如果圖像模糊則表示信號源質量差,可以向廣電站反映情況。
g、注意室內型的設備,在室外使用時應做好防水防潮處理。
選擇注意事項
當我們接收遠距離的電視節目時,電視信號一般都比較微弱,這時需要使用方向性強、增益高的多單元電視天線,還需將天線架設在儘可能高的地方。如感到接收情況還不夠理想,則需在天線與電視機之間再加裝天線放大器,以提高接收靈敏度,使電視機的圖像穩定,伴音良好。
使用天線放大器後,就好比給電視機加上了"望遠鏡",它能夠對天線接收到的微弱的電視信號進入放大。通常天線放大器下能把電視信號放大到十幾倍甚至更大些。
天線放大器實際上是一種超大高頻帶放大器,各種型號的天線放大器的接收頻道、頻率範圍以及整機增益都有所不同。使用天線放大器時一般要注意以下幾個問題:
(1)注意安裝位置天線放大器通常由放大部分和電源供給兩部分組成。在天線饋線較短(一般指使用室內天線)的情況下,天線放大器可放在電視機旁;當天線架設得較高、饋線較長時,則兩部分應分開安置,放大部分經防水盒密封后,最好能安裝在離天線振子1~1.5m的支撐桿端部,電源供給部分可放在電視機附近,這樣能改善電視信號的信噪比。
(2)頻道必須相符天線放大器一般分甚高頻和特高頻兩大類。甚高頻型的能放大1~12頻道的電視信號,特高頻型的能放大13~68頻道的電視信號。使用時,天線放大器應該與所要接收的電視頻道相符合。
(3)注意阻抗匹配天線放大器與天線輸出端的輸出阻抗以及電視機的輸入阻抗都應該相匹配。饋線不要太長,也就是說,天線不能架得太高、太遠。否則,雖然給電視機加了天線放大器,但增大後的信號還會在輸送給電視機的過程中被嚴重衰減,致使接收效果提高甚微。另外,天線放大器的輸入與輸出饋線不能重疊,也不能靠得太近,以免產生反饋或干擾。
(4)必須選擇增益各種型號的天線放大器的增益有所不同,一般有高低之分。高增益天線放大器通常增益為30~60dB,與多頻道八木天線配合,能接收幾百公里外的電視節目。低增益天線放大器有20~4OdB的增益,能接收幾十公里外的節目。選用時要作適當選擇,但並非增益越高越好。
(5)檢查安裝效果若用室內大線接收到的圖像效果較差,而安裝室外天線時可獲得良好的效果,則用放大器後仍可使用室內天線。如果安裝天線放大器後,電視機的收看效果沒有明顯變化,或者收看效果比以前差,則是安裝錯誤所引起的,應仔細檢查後再按正確的安裝方法糾正。
(6)有良好的天線和避雷設備如使用室外天線的電視機用戶需安裝天線放大器,必須有良好的多單元天線與之配合,並要安裝好避雷設備,以防雷擊。
(7)品牌選擇方面,歐洲的放大器技術一直是引領整個行業的,幾大品牌如:Antiference、Johansson、Commtel、Fringe、Global、Labgear、Nikkai、OneforAll、Optima、Paragon、Philex、Proception、Televes、Triax、Vision、Wolsey等一直是很多電視發燒友的首選,但其實這些產品很多在國內代工甚至研發,所以,在這一領域,國內的研發水平、工藝標準和國際比較接近了。國內的幾大著名品牌包括Jefferson(傑和興),Polecoz(博力高)、Zinwell(兆赫)、Gecen(佳信)、SMT、Seebest(視貝)、Masda(萬事達)和航天和一等都是行業內比較有名氣的射頻電子生產廠,很多國外的品牌就在這些工廠代工和研發的。
