電漿顯示器件

電漿顯示器件是利用電漿（或擴展為泛指的氣體放電）發光或激發螢光粉發光的平板顯示器件（不包括非平板型的輝光數碼管等），即電漿顯示板。按原理可分為交流型和直流型，按顯示格式可分為矩陣型和筆畫型。交流型電漿顯示板於1966年為美國D.L.比澤和H.G.斯洛托夫所發明。

電漿顯示器件

正文

利用電漿（或擴展為泛指的氣體放電）發光或激發螢光粉發光的平板顯示器件（不包括非平板型的輝光數碼管等），即電漿顯示板。按原理可分為交流型和直流型，按顯示格式可分為矩陣型和筆畫型。交流型電漿顯示板於1966年為美國D.L.比澤和H.G.斯洛托夫所發明。

電漿顯示器件

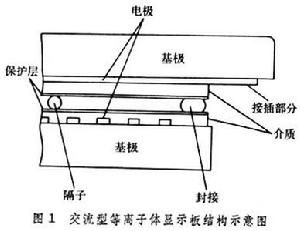

交流型電漿顯示板 圖1為交流型電漿顯示板結構示意圖。兩塊玻璃板上各敷有多條平行細電極、介質層，以及抗離子濺射且次級電子發射係數高的保護層。兩基板空間相距約 150微米，封接後充入氖、氬或氖、氙潘寧混合氣體。兩塊玻璃板上的電極互相正交,形成類似棋盤的“矩陣”,每一對正交電極的交點都是可控制亮熄的像素,適當排列發光像素就能在X、Y平面上顯示各種文字以至圖像信息。工作時全部X、Y電極間加維持電壓Vs(t),其幅值不足以引燃但可維持著火。要點燃某單元時，就在其X、Y間電壓Vs(t)上疊加一個書寫脈衝 VW(大於著火電壓值),使這個單元著火。放電產生的電子、正離子積累到電極的介質保護層面上,所形成的壁電壓VW(t)與電極外加電壓反向，於是這一單元淨電壓下降，最後使放電不能維持,光輸出L(t)遂呈現脈衝形狀。當Vs(t)倒向時，與VW(t)同向疊加，不必再加書寫脈衝就可再次放電,如此反覆。如加擦除脈衝Ve使單元弱放電而消去壁電壓，這一單元就熄火。這種僅加單次書寫、擦除脈衝就可發光、熄滅而後自行維持的特性,稱為記憶或存儲性能,它是這種器件的重要優點。

電漿顯示器件

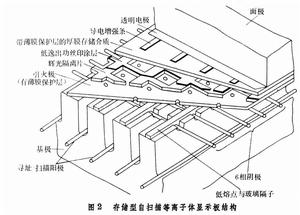

直流型電漿顯示板 圖2示出存儲型自掃描板結構。在掃描(定址)陽極與6相陰極間，加有特定形狀的多相脈衝電壓,引導放電產生的帶電粒子沿掃描陽極溝槽向前行進，依次產生微弱的引火放電，稱為自掃描。藉助這種自掃描可大大簡化掃描電路。在適當相位下在掃描陽極上加書寫或擦除脈衝，可以引燃或熄滅頂部透明電極與引火極間的顯示用放電。存儲型自掃描板具有存儲性能，其電路比較簡單。
2048×2048像素的交流存儲型板和 1024×512像素的直流非存儲型板已有生產。電漿顯示板的優點是亮度高、對比度高、壽命長、視角大、功耗低。交流型有存儲性能，可隨機書寫和擦除。直流型有較好的彩色和灰度性能。採用自掃描可顯著簡化驅動電路。電漿顯示板主要用於計算機終端顯示和各種數字、字元、漢字、圖形顯示，預期有可能用於壁掛彩色電視與大螢幕顯示。
