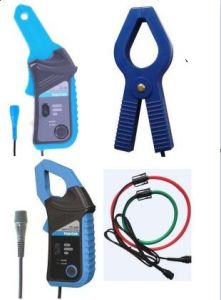

電流探頭

電流探頭

電流探頭

公司簡介

德陽蜀高電力電子有限責任公司坐落在中國高科技定點實驗城市-四川德陽市,東臨成綿高速,西臨108國道,離成都雙流機場60公里,交通十分便利。

公司專業從事電力計量、測試套用開發的高新技術企業。目前主要以光電互感器、數字互感器、大電流互感器、寬頻互感器、鉗形電流互感器、開合式電流互感器、羅柯夫斯基線圈、戶外高壓開啟式電流互感器產品為主導。公司始終以高科技產品為主體,塑造銳意進取、誠信實意的企業形象。

公司名稱:德陽蜀高電力電子有限責任公司

地址:四川省德陽市羅江縣工業園區

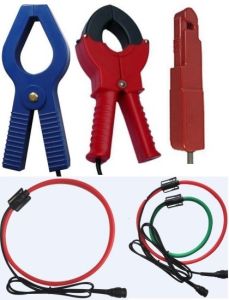

Q80系列鉗形電流互感器

概述

Q80系列鉗形電流互感器是一款精密電流互感器(直流感測器),是專門為電力現場測量計量使用特點設計的。該系列互感器選用高導磁材料製成,精度高。線性優。抗干擾能力強等。使用時可以直接夾住母線或母排上無須截線停電其使用十分方便。Q8O系列鉗形電流互感器已多次被鐵道部門使用檢測目前D字開頭列車上高頻電流信號,其性能優越。

11
T05T05
T04T04
T03T03
T02T02
T01T01

電氣參數

 輸入:0~5000A

 輸出:0~5V或1A~5A也可以變送器式輸出標準信號4~20mA

 精度:從0.1%~1%;

 頻率:3Hz~100KHz;

 隔離耐壓:3500VAc

Q80電流探頭

電氣參數:

電流探頭電流探頭

規格型號 Q80-200AQ80-300AQ80-500AQ80-800AQ80-1000AQ80-1200AQ80-3000A

額定電流 0~200A300A500A800A1000A1200A3000A

線性範圍 1.2倍額定電流

輸出電壓 4V、5V(可選電流輸出0~20mA、4~20mA)

輸出精度 ±1%

溫度漂移 0.05%/℃

反應時間 <15μSdi/dt=50A/μS

供電電源 ±5V±12V、±15V(±5%)

消耗電流 25mA

絕緣電壓 3KVAC50Hz1分鐘

頻率 800KHZ

端子的接線:

1.+電源正極2.-電源負極3.M輸出4.G地

2、箭頭的方向示為:輸入的電流方向。

3、增益調節器:出廠前已按額定值校準,勿須調節。

4、零點調節器:線上排電流為0時,微調零點調節器,使輸出值為0。

套用特性:

用於測量直流、交流及脈衝電流,原、副邊之間高度絕緣。外殼符合UL94-V0標準。
