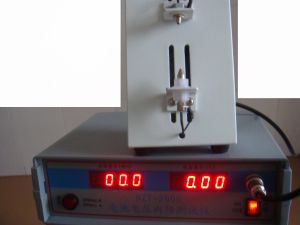

電池電壓內阻測試儀簡介
電池你在測試儀是用於測量電池內部阻抗和電池酸化薄膜破損程度的儀器，以下簡稱儀器。它是對被測對象施加1KHz交流信號，通過測量其交流壓降而獲得其內阻。（它不同於多用表測量電阻的原理，它所測量的值是毫歐級，而多用表測量的值是歐姆級；且多用表只能測無電源對象的阻值，而內阻儀即可測無電源對象的阻值，也可測有電源對象的阻值，所以兩者不得等同）利用內阻阻值的大小來判斷電池的劣化狀態，（一般來說）其阻值越小電池的性能越好。因此，採用內阻進行測量電池的方法卻是速度快且可靠性高的一種好方法
電池內阻測試儀的適用範圍
1、行動電話使用的鎘鎳、金屬氫化物鎳電池（組）、鋰電池；
2、鉛酸蓄電池和免維護蓄電池；
3、也可適用各類電池研究試驗的科研單位及生產廠家
電池電壓內阻測試儀電池內阻測試儀的綜合指標
1、輸入電源：AC220V50Hz2、溫度：0℃-50℃3、尺寸：300×250×100（mm）
4、重量：1.5kg5、保險絲保護：0.5A250V快熔式保險絲6、顯示器：數字式
電池內阻測試儀技術參數
1、測定時間：四端子完全接觸後約10mS.
2、測定頻率：1KHz±5%方波.
3、最高電壓：必須小於19.99V.

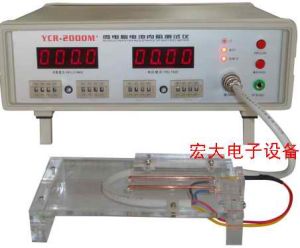

根據所測不同型號的電池選擇合適的測試架（根據客戶的要求，我們提供不同的測試架和表筆），這裡我們只介紹一種通用的測試架使用方法。1.首先將儀器和測試架放置於水平的工作檯上。2.將測試架接線端子插入儀器面板的插座上，並鎖緊螺絲。3.將儀器電源線插入220V/50Hz的電源插座上。4.先擰松滑動板底部的固定螺絲，然後根據被測電池的長度調節滑動板的位置，使兩個測試電極頭間的的距離小於電池的長度約為4mm，鎖緊滑動板固定螺絲。5.先把被測電池的正測試電極與負測試電極間頂住，使電池的中心與測試針的中心保持一致，且電池與測試針正負極完全相接觸。裝入方法：先把電池負極與測試架負極接觸（電池安裝方法：先用電池負極頂信負電極將其壓縮後再接觸正電極頭）。6.打開儀器的電源開關，顯示屏讀數會跳動數次,約10mS後其讀數會自動穩定下來。7.測電池內阻的大小按切換鍵，選擇適當的量程（200mΩ以下選擇mΩ檔，200mΩ-2Ω選擇Ω檔，否則讀數不準確，當電池內阻值小於200mΩ時應選擇“mΩ”檔位測試量，大於200mΩ時選擇“Ω”檔位測量）。記下其準確的讀數。8.完畢後，將電池取下。（先將負電極頭壓縮，待電池正極與負極脫離後便可取下電池，不得直接從測試架上接下電池，以免損壞測試頭）！9.如果你不適應上述的操作方法，也可用手推動滑動板使電池與測試針完全相接觸。重複第6、7、8步。
×注意：放電池時，必須做到先讓電池的負極接觸測試架或測試筆的負極，然後再接觸正極，這樣測試儀將在最短時間內測出該電池（電芯）內阻，使您的效益大大提高。
