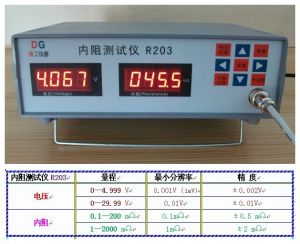

內阻測試儀

內阻測試儀

內阻測試儀又叫內阻儀或蓄電池快速容量測試儀,是快速準確測量蓄電池健康狀態和荷電狀態以及連線電阻參數的攜帶型數字存儲式測試儀器。主要用於發電站,通訊基站等

適用範圍

內阻測試儀適用於通訊基站、變電站、UPS的蓄電池的維護檢驗。用於蓄電池驗收、蓄電池配組和常規檢驗。

特點

1、完全線上測量,測量過程中無需電池放電,使用方便。

2、數據處理智慧型化,方便維護人員進行分析和處理。

3、使用方法簡單,易於操作。無需任何外部調整,一查即可。

4、測量範圍寬,適應性好。

5、具有故障報警功能,及時發現電池運行故障。當所檢測的內阻和電壓超出設定的上限或低於下限時,儀器進行聲音和文字報警提示。

6、測量參數精度高,抗干擾性強,可靠性高,重複性好。蓄電池充放電波形及開關噪聲基本上不影響電阻精度。

7、採用了接觸電阻影響減至最小的專用測試夾和專用測試頭,並有專業保護功能。

8、不同高度模擬計算機直方圖直觀顯示判讀結果。

9、功耗低,鎳氫電池供電,供電方便,並能顯示供電電池電量,可連續工作6小時。

10、有強大的PC分析軟體,對數據進行分析處理。各種圖表顯示,並能自動生成測試報告。

功能

1、 可測量單體電池的電壓和內阻。

2、 可自動估算電池容量。

3、 對蓄電池故障進行報警。

4、 可與上位機進行通訊,進行數據上傳。

5、 可以對數據進行保存、查詢和刪除等各種操作。

6、 PC機分析軟體可對上傳的數據進行各種操作,包括數據的分類存儲、查詢和刪除等,能夠生成檔案,可以對檔案自由進行操作,還可以備份資料庫,實現理論上的存儲無限量的數據。

保養

1.內阻測試儀是一部精密電子儀器,不要隨便改動內部電路,以免損壞。

2.測試筆不要接到電壓高於50V直流電壓上,不可接到交流電壓上或電源上。

3.儀器後蓋未完全蓋好時切勿使用。

4.更換電池須在拔出表筆及關斷電源後進行,輕輕地稍微按下並後推電池蓋即可取下電池蓋,按說 明的規格要求換電池。

注意事項

1. 請用戶嚴格按照本說明書操作,嚴禁違規或野蠻操作。

2. 產品貯存中應注意防潮、防火。

3. 本說明書中圖示及說明可能與實物有細微差別,請以實物為準。

技術信息支持及服務

1. 非本公司維修人員或授權維修人員不得擅自維修!

2. 未經本公司許可擅自拆機維修,保修自動失效!

附錄

“基準值”以及電池的判別方法

電池學者們希望一開始就有可用於分析的電池容量和內阻的測量數據。

他們尋求找出電池在100%和容量100%時的內阻數據,以確定電池所處的狀況。理想的做法是在電池的安裝工作完畢後。對電池進行驗收時,進行容量測試並測定內阻。此時的結果應是非常一致的。它們會被做為基準值。用來同以後測量到的內阻數據進行比較。

另一個獲取數據的方法,是在對同期同型號的電池測定完容量後,再取得同型號電池內阻的數據。

注意:以上提到的電池內阻數據與容量之間並沒有直接的關係,它只能是做為了解電池容量的一個比較和參考。要特別注意的是,這些數據是用來建立一套基準值的。通常在浮充的情況下會出現一串電池的內阻是一致的,但容量方面卻存在問題。這時建議至少要做大致的維護及負載測試,以對測量的內阻進行驗證。

判別方法

如果電池的內阻高於100%基準值的50%或更高,則應更換這個電池。

其中建議內阻在高於基準值25%至43%時,要與生產商聯繫。在高於43%時,要對其進行負載測試。

有些人認為:所有(新電池或性能完好電池)的數據都集中在基準值周圍,而後期測試取得的數據,都能合理地接近任何趨勢曲線。也即是,高容量電池有統一的低內阻,而低容量電池的內阻會按比例增高。但事實卻使這些人失望,就算在嚴格控制下生產出來的新電池也不可能符合上述特性。

在用戶自行測試過程中,會發現有一些大容量電池的內阻非常高。同樣,具有低阻特性的正常電池無法進行容量測試。不幸的是,在目前的技術狀態下,不藉助負載測試,用戶無法用測試阻抗、電導、導納及電阻的方法來徹底區分這些不規則的電池。

如果用戶有幸擁有大量的電池容量和與之對應的內阻數據便可以很容易地建立一套基準值,從而完成上述判別這些不規則電池的工作。當剛開始這個基準值建立工作時,或者只有少數的特殊型號的電池,可從猜測的大概數據中優選出一些做為基準值。
