名詞解釋

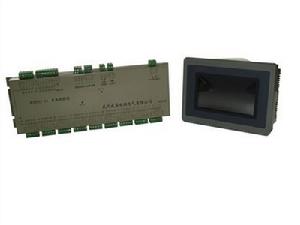

電池巡檢儀（Series Battery Inspection Device），是用於蓄電池電壓測量的直流電源櫃配套產品。知名的品牌有 、kingmatt、金麥特。概述
BAT系列電池巡檢儀 是一種針對電源系統蓄電池進行實時、完善的線上檢測與管理的裝置。安規和EMC符合CE認證。目前已廣泛套用於電力、通訊、交通、汽車等相關行業的動力儲能電池的管理中。電池巡檢儀是用於蓄電池電壓測量的直流電源櫃配套產品。電池巡檢儀一般指快速測試鋰離子電池、鎳氫電池、聚合物電池等多類電池（組）的儀器。如：手機電池測試儀、對講機電池測試儀筆記本電池檢測儀等；廣泛適用於各類電池生產廠家流水線生產檢測；其常見的電池檢測儀有：電池電壓內阻測試儀，成品電池綜合測試儀，電池容量測試儀，鋰電池保護板測試儀，電池電壓分選儀，宏大電池測試儀。
舉例：
BAT系列電池巡檢儀是一種針對電源系統蓄電池進行實時、完善的線上檢測與管理的裝置。安規和EMC符合CE認證。已廣泛套用於電力、通訊、交通、汽車等相關行業的動力儲能電池的管理中。已廣泛套用在直流電源、EPS應急電源、UPS不間斷電源、通信電源等系統上，可實現對電池組電壓、電池電流、單體電池電壓、電池環境溫度及電池放電計量等監測和告警功能。電池巡檢儀的通用技術條件：
● 2V、6V、12V電池檢測通用● 相對濕度：≤93%
● 準確度等級：0.1、0.2級
● 貯藏條件：溫度-40~+70℃，相對濕度20~90%，無凝露
● 工作溫度：-10~55℃
● 平均無故障時間：≥50000h
分類：

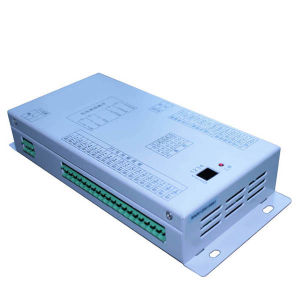

1.1 BAT2.2電池巡檢儀
● 24節電池電壓全隔離檢測●可檢測電池充放電電流及環境溫度●電壓自動分檔測量，精度優於0.2級
●RS485接口，包含多種通訊規約
xrdtBAT2.2電池巡檢儀1.2 產品介紹：
●24節電池電壓全隔離檢測(BAT2.6電池巡檢儀單台最多檢測60節)，保證測量穩定；
●配合專業高精度電流感測器與溫度感測器，測量電池組充放電電流與兩路電池環境溫度；
●2V、6V、12V電池自動分檔測量，全範圍量程精度保證優於0.2級 * 模組化設計、擴展方便，配置1~16個電池採集模組，實現1 ~ 384節電池的電壓採集；
●監測兩組獨立的電池，參數獨立設定；
●電池電壓採集速度快，單體採集速度達ms級，與放電模組配合可以擴展內阻測試功能；
●RS485通訊接口，標準 MODBUS通訊規約； * 安規和EMC符合CE認證
1.3 配件說明
●LF系列直流電流變送器●B2直流電流變送器
●B20直流電流變送器
2.1 BAT2.3電池巡檢儀
●UPS/EPS系統電池電壓全隔離檢測●可檢測電池充放電電流及環境溫度●電壓自動分檔測量，精度優於0.2級
●RS485接口，包含多種通訊規約
xrdtBAT2.3電池巡檢儀2.2 BAT2.3產品介紹：
●UPS/EPS系統電池電壓全隔離檢測，保證測量穩定；
●配合本公司高精度電流感測器與溫度感測器，可測量電池組充放電電流與兩路電池環境溫度；
●2V、6V、12V電池自動分檔測量，全範圍量程精度保證優於0.2級 * 模組化設計、擴展方便，可配置1~16個電池採集模組，實現1~384節電池的電壓採集；
●可監測兩組獨立的電池，參數獨立設定；
●電池電壓採集速度快，單體採集速度達ms級，與放電模組配合可擴展內阻測試功能；
●RS485通訊接口，標準 MODBUS通訊規約；
●安規和EMC符合CE認證
3.1 BAT3.0電池巡檢儀
在UPS/EPS電源系統中，蓄電池組是重要的儲能設備，因此，及時可靠的對電池組進行巡迴檢測對於維護電力系統設備的正常運轉具有十分重要的意義。信瑞達研製的BAT3.0電池檢測儀內部測量電路採用高精度A/D完成，每個測量連線埠均採用光藕進行隔離，同時本設備採用高精度、高耐壓隔離變送器，對電池信號上串進的共模與差模干擾信號具有完全抑制作用，保證測量有良好的安全穩定性與高精度。各檢測儀可通過RS485口與中央主監控相連，這種模組化匯流排集散系統設計使安裝、維護工作變得十分簡單快捷。通信協定採用電力部常用標準協定，如ModBus、RTU通信協定及CDT（91）通信協定，特殊情況也可根據用戶要求定製。
●UPS/EPS系統電池電壓全隔離檢測
●可檢測電池充放電電流及環境溫度
●電壓自動分檔測量，精度優於0.2級
●RS485接口，包含多種通訊規約
3.2 BAT3.0產品介紹
●24節電池電壓全隔離檢測，保證測量穩定；
●壁掛式安裝，UPS電池檢測專用；
●測量精度2V、6V、12V電池自動分檔測量，全範圍量程精度保證優於0.2級；
●模組化設計、擴展方便，可配置1~16個電池採集模組，實現1~384節電池的電壓採集；
●可監測兩組獨立的電池，參數獨立設定；
●電池電壓採集速度快，單體採集速度達ms級，與放電模組配合可擴展內阻測試功能；
●RS485通接口，標準MODBUS通訊規約，兼容艾默生（ASCII)碼通訊
●安規和EMC符合CE認證
4.1 BAT5.0電池巡檢儀
●電池組線上檢測，診斷和提前預示●大螢幕觸控螢幕液晶顯示，操作簡易
●放電曲線動態管理，判斷直觀
●通訊方式：RS232、RS485
4.2 BAT5.0產品介紹
●BAT5.0電池組智慧型巡檢系統，主要是針對電池組安裝完成後線上檢測，診斷和提前預示電池性能趨勢，真正做到準確、快速、可靠；●線上自動監測每節電池電壓、電池組組端電壓、充放電電流和溫度，數據採集快速準確；
●多種通訊方式：LRS232、RS485等，適合不同系統通訊要求；
●多種故障報警功能：電壓、電壓均差值、溫度超限時聲光報警，報警值自由設定，報警記錄自動存儲；
●系統對故障信息提供繼電器常開觸點輸出，即報警時輸出點與公共點接通。內部繼電器容量220V/3A， DC220V/0.2A，如超過以上參數需採用中間繼電器其內容可按用戶需要自由 設定(此項為選項功能)；
●多個可擴展的I/O口，可用於報警輸出及其它信息的採集和控制
●模組單元化設計，檢測單元間相互隔離，可靠性高，擴展靈活，可擴展出雙段500節電池組的管理與測量，同時具有安裝使用維護方便；
●完善的計算機管理分析監控軟體，強大的數據挖掘能力，利用先進的電池性能分析模型，綜合處理電池的各項參數，準確判斷電池性能並預警，並自動生成各項測試報表。
●可擴展電池容量測試功能
5.1 BAT6.0電池巡檢儀
●電池組線上檢測，診斷和提前預示●4.3英寸觸控螢幕液晶顯示，操作簡易
●放電曲線動態管理，判斷直觀
●通訊方式：：CAN、RS232、RS485
BAT6.0產品特點
功能●線上跟蹤監測電池組電壓、充放電電流、電池表面溫度；
●採用大螢幕液晶顯示器，顯示直觀，數據量大；
●平板嵌入式安裝結構，不影響電池布置；●帶隔離的RS-485通訊接口，可實現數據的遠傳；
●帶有報警輸出的繼電器觸點；
●開放式協定，可與不同的監控裝置在線上通訊。
特點
●內置微處理器，智慧型化設計，系統設定靈活方便
●高壓、低壓隔離設計，保證系統安全可靠
●採用固態繼電器，不同於電磁繼電器，產品壽命長
●測量精度高
電池巡檢儀BAT6.0性能特點
●24節電池電壓隔離檢測,保證測量穩定；●配合本公司高精度電流感測器與溫度感測器，可測量電池組充放電電流與兩路電池環境溫度；
●2V、6V、12V電池自動分檔測量，圍量程精度保證優於0全范.2級；
●模組化設計、擴展方便，可配置1~16個電池採集模組，實現1~384節電池的電壓採集；
●可監測兩組獨立的電池，參數獨立設定；●電池電壓採集速度快，單體採集速度達ms級，與放電模組配合可以擴展內阻測試功能；
●RS485通訊接口，標準 MODBUS通訊規約；
●安規和EMC符合CE認證；
配置
顯示器
1.彩色液晶觸控螢幕: 10.2英寸、7.0英寸、5.7英寸2.單色液晶觸控螢幕：5.7英寸、5.1英寸
功能模組
1.數據採集模組：ADC-10（ ADC-20 ）；（或西門子PLC）2.絕緣選線模組：WDDC-64B; WDDC-32B
3.電池巡檢模組：WDDC-56B; WDDC-24B;
高頻模組
1.各個廠家的數字口模組2.各個廠家的模擬口模組
3.監控器與各功能模組通過RS-485匯流排相連，可根據直流系統不同的接線形式和設計方案靈活配置。
套用示意圖

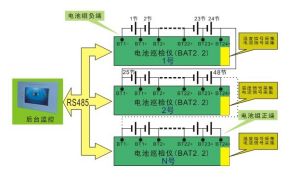

BAT2.2電池巡檢儀的套用示意圖
BAT2.2電池巡檢儀的套用示意圖配件說明

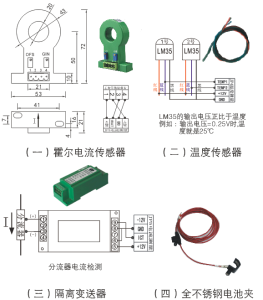

BAT2.2電池巡檢儀的配件說明
BAT2.2電池巡檢儀的配件說明電池巡檢儀維護的必要性
1、免維護電池-閥控式鉛酸蓄電池使用壽命為8-20年，在這么長的使用過程中往往出現例如：電池端電壓不均勻、電池殼變形、電解液滲漏、容量不足等現象，為通訊安全帶來隱患
2、引起電池容量不足的原因有多方面，由於電池平常是並在通訊電源系統上，單靠測量電池的浮充電壓無法全面了解電池的健康狀況，所以電池的線上容量測試非常必要，這一問題現在以引起維護部門的廣泛關注
3、電池老化原因，蓄電池長期浮充，造成活性物質鈍化，電解液固化；均充頻繁，造成電解液乾涸、極板柵格腐蝕；大電流放電或過放電，造成極板變形、硫化等原因，導致電池容量降低甚至失效，給通信安全造成隱患電池中由於電解液比重更大而且浮沖流，因而電極腐蝕更為迅速，電極腐蝕也會消耗氧：氣從而使電池變乾，這是電池特有的故障。
4、電池老化情況，當電池的實際容量下降到其本身額定容量的90%以下時，電池便進入衰退期。當電池容量下降到原來的80%以下時，便進入急劇的衰退狀態，這時電池已存在事故隱患。當電池容量下降到原來的60%以下時，電池已達到報廢狀態。
5、《電信電源維護規程》要求：蓄電池應每年做一次放電深度為30%-40%放電實驗；每三年做一次放電深度為100%的容量試驗，使用年限達六年後每年一次，蓄電池放電期間應每小時測量一次端電壓和放電電流。
