電容分壓器

電容分壓器，由電容器組成的分壓器。為電容式電壓互感器的一個組件，一次電壓施加其上。

簡介

電容分壓器

中文名稱：電容分壓器英文名稱：capacitivevoltagedivider
電容分壓器主要用於工頻(50Hz或60Hz)高壓電力系統中，測量試驗設備的輸出電壓（峰值、有效值，諧波等），亦可兼作耦合電容器使用。
因為相對普通電阻式分壓器的耐壓強度大，不易擊穿，電容分壓器一般用來測量交流高壓。但由於其頻響效應的回響時間值比電阻分壓器大，所以在衝擊電壓的測量中比電阻分壓器用的少，對於特高衝擊電壓的測量經常用阻容分壓器。

技術指標

1、電容偏差：-5%~+10%。
2、介質損耗角正切值tanδ
在額定電壓Un下，20℃時，對於膜紙複合介質：tanδ≤0.0015。
3、電容分壓器的分壓比，由購買方與我廠協商確定。
4、低電壓端子的雜散電容和雜散電導
電容器在高頻範圍內的任何頻率下測得的低電壓端子和接地端子之間的雜散電容值不超過200pF，雜散電導不超過20μS。
5、局部放電強度

局部放電強度

6、安裝運行地區海拔高度不超過1000m。
7、安裝運行地區環境空氣溫度範圍-40～+40℃，
相對濕度不大於90%，最大風速≤150km/h，

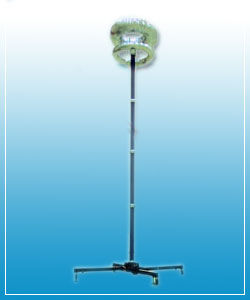

電容

地震烈度應不超過8度。
