概述
電子配光機也稱彩色影片分析器。在彩色影片洗印過程中用來決定印片曝光條件的電子設備。它利用特殊設計的閉路電視系統仿真彩色影片的各種不同印片曝光條件，配光人員可以在彩色監視器螢幕上看到正在配光的底片經過洗印後將會映出的正像效果。通過調節配光機的曝光控制器在螢幕上看到圖像的色彩和亮度最合適時，曝光控制器對應的光號值就是該場景應該使用的印片曝光數值。電子配光機能夠縮短配光過程和節約膠片，顯著提高了配光效率。
電子配光機工作原理
飛點掃描管，仿真印片燈泡，光點通過鏡頭掃描底片上的負像後到達分光系統，光束被分解為紅、綠、藍三色，分別投射到相對應的光電倍增管，與底片畫面上各點密度相關的光電管電流輸出到視頻信號處理電路部分。這部分包括分度和印片光號定標相應、模擬印片機光閥曝光控制量的衰減器，仿真膠片感光化學加工特性的D-E放大電路，仿真膠片染料交叉耦合特性的矩陣電路以及仿真影片放映特性和顯像管發光特性的γ校正電路。紅、綠和藍信號各使用一套相同的視頻處理電路，最後共同輸出到彩色監視器，將加工後的影片圖像顯示出來。衰減器由曝光控制器控制，它的數據通過微處理機在光號顯示器上顯示，也可以用紙帶穿孔裝置製作供加色法印片機使用的過程控制穿孔紙帶。
電子配光機上附有標準色溫的幻燈機，使用前先將一段校正用的底片放在電子配光機的片門，並把用這個底片洗印的正片放在幻燈機上，置曝光控制衰減器於印片時所用的紅、綠、藍光號值，然後調整配光機校正控制，使監視器和幻燈機螢幕上的圖像在色調、密度和反差等方面達到匹配。至此，電子配光機即已校正到具有模擬這套洗印設備工作特性的能力。

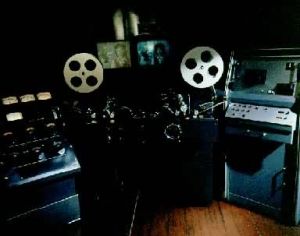

配圖
電子配光機所屬分類
電影技術電影洗印
