概述
JQ317 是一款專門為高精度的線性單節鋰電池充電器設計的控制電路，非常適合那些低成本、攜帶型的充電器使用。它集高精度恆定電流充電、恆定電壓充電、電池狀態檢測、溫度保護、充電結束低泄漏、充電狀態指示等性能於一身，可以廣泛地使用於藍MP3 、DCS、GPS 等充電器領域。

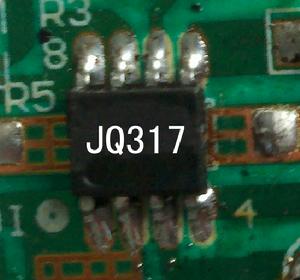

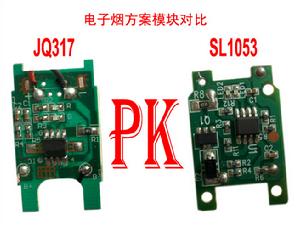

電子菸方案JQ317與SL1053方案的對比
為什麼說基於JQ317晶片設計的電子菸方案更優於SL1053晶片方案？
主要體現在以下幾點：
1、不需要MOSFET(金氧半場效電晶體)
2、減少一個電流檢測電阻
3、減少一個隔離二極體
4、只需極少的外圍元器件
5、帶散熱的SOP8-E封裝、穩定性更高
特性
1、單節鋰電池充電器的理想控制電路
2、4.5V~6.5V 輸入電壓範圍
3、高達800mA的可調充電電流
4、無需MOSFET、電流檢測電阻和隔離二極體
5、熱調節功能保證在不會出現過熱的前提下輸出最大的充電電流
6、通過USB連線埠直接對單節鋰電池充電
7、高於1%的電壓精度
8、自動再充電過程
9、兩個LED充電狀態指示
10、充電結束後極小的工作電流
11、關斷電流為25μA
12、小於1μA的待機電流
13、電池短路保護
14、電源電壓低於電池電壓時，處於低功耗的睡眠模式
15、極少的外圍元器件
16、帶散熱的SOP8-E封裝

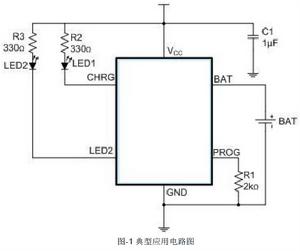

典型套用電路圖
JQ317高精度線性單節鋰電池充電器控制電路典型套用電路圖
充電狀態指示
JQ317 通過檢測電池電壓來決定其充電狀態：預充電、恆流充電、恆壓充電。JQ317 充電的狀態指示清晰,使用方便。
狀態 | LED1 / RED | LED2 / GREEN |
空載 | OFF/滅 | ON/亮 |
充電 | ON/亮 | OFF/滅 |
短路 | OFF/滅 | OFF/滅 |
充滿 | OFF/滅 | ON/亮 |
套用
1、電子菸充電器2、MID
3、後備電源
4、充電器
