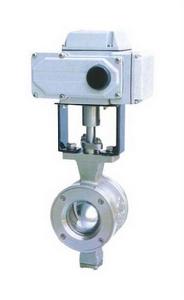

電動V型球閥是球閥配上電動執行器。電動執行器的執行速度相對較快,並且不需要工人親力親為,在很大程度上節約了人力資源以及時間。

原理

電動V型球閥發展演變與工作原理

電動V型球閥 電動V型球閥

電動V型球閥是由截止閥演變而來。它具有相同的旋轉90度提動作,不同的是旋塞體是球體,有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的,即當球旋轉90度時,在進、出口處應全部呈現球面,從而截斷流動。

電動V型球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊,易於操作和維修,適用於水、溶劑、酸和天然氣等一般工作介質,而且還適用於工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的,也可以是組合式的。

電動V型球閥的現實作用

電動V型球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。電動球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的套用。

球閥和旋塞閥是同屬一個類型的閥門,只有它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

電動V型球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。絲口球閥是近年來被廣泛採用的一種新型閥門,它具有以下優點:

1. 流體阻力小,其阻力係數與同長度的管段相等。

2. 結構簡單、體積小、重量輕。

3. 緊密可靠,目前球閥的密封面材料廣泛使用塑膠、密封性好,在真空系統中也已廣泛使用。

4. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便於遠距離的控制。

5. 維修方便,氣動球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

7. 適用範圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可套用。

電動球閥已廣泛套用於石油、化工、發電、造紙、原子能、航空、火箭等各部門,以及人們日常生活中。

電動V型球閥按結構形式可分:

一、浮動電動V型球閥

球閥的球體是浮動的,在介質壓力作用下,球體能產生一定的位移並緊壓在出口端的密封面上,保證出口端密封。

浮動氣動球球閥的結構簡單,密封性好,但球體承受工作介質的載荷全部傳給了出口密封圈,因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構,廣泛用於中低壓球閥。

二、固定球球閥

球閥的球體是固定的,受壓後不產生移動。固定球球閥都帶有浮動閥座,受介質壓力後,閥座產生移動,使密封圈緊壓在球體上,以保證密封。通常在與球體的上、下軸上裝有軸承,操作扭距小,適用於高壓和大口徑的閥門。

為了減少球閥的操作扭矩和增加密封的可靠程度,近年來又出現了油封球閥,既在密封面間壓注特製的潤滑油,以形成一層油膜,即增強了密封性,又減少了操作扭矩,更適用高壓大口徑的球閥。

三、彈性球電動V型球閥

球閥的球體是彈性的。球體和閥座密封圈都採用金屬材料製造,密封比壓很大,依靠介質本身的壓力已達不到密封的要求,必須施加外力。這種閥門適用於高溫高壓介質。

彈性球體是在球體內壁的下端開一條彈性槽,而獲得彈性。當關閉通道時,用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先鬆開楔形頭,球體隨之恢復原原形,使球體與閥座之間出現很小的間隙,可以減少密封面的摩擦和操作扭矩。

電動V型球閥按其通道位置可分為直通式,三通式和直角式。後兩種球閥用於分配介質與改變介質的流向。

電動V型球閥說明書

1、 範圍:本說明書適用於法蘭連線端的電動(或氣動)球閥。

2、 組成:由電動(或氣動)執行機構(20)與球閥閥體部分組成,其連線靠支架(18)和連線軸(17)。

3、使用限制

溫度和壓力限制

l 銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。

l 使用PTFE或RTFE材質的閥座和密封件,操作溫度應在-290C到 2000C之間。其他類型的閥座和密封件的操作溫度,應受到KI工廠的檢核。

l 閥的公稱壓力等級 (PN),可表明閥在正常溫度狀態下的最大工作壓力。(例如:PN4.0,表明其操作溫度在-290C~380C時的最大工作壓力為40 Bar(4.0MPa))。

l 電動或氣動執行機構的注意事項參見其相應的說明書。

4、 安裝

1)、取掉法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。

2)、安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能),合格後方可上線安裝(接線按電動執行機構線路圖)。

3)、準備與管道連線前,須沖洗和清除乾淨管道中殘存的雜質(這些物質可能會損壞閥座和球)。

4)、在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附屬檔案。.

5)、本類閥應安裝在管道的水平方向或垂直方向。

6)、安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。

7)、與管道連線後,請用規定的扭矩交叉鎖緊法蘭連線螺栓。

4、操作和使用

1)、操作前須確認管路和閥已被沖洗過。

2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成:正向旋轉1/4圈(900)時,閥關斷。反向旋轉1/4圈(900)時,閥開啟。

3)、當執行機構方向指示箭頭與管線平行時,閥門為開啟狀態;指示箭頭與管線垂直時,閥門為關閉狀態。

5、 維修

擁有較長的使用壽命和免維修期,將依賴以下幾個因素:正常的工作條件、保持和諧的溫度/壓力比,以及合理的腐蝕數據

注意:

●球閥在關閉狀態下,閥體內部依舊存在受壓流體

●維修前,解除管線壓力並使閥門處於打開位置

●維修前,斷開電源或氣源

●維修前,將執行機構與支架脫離

主要材質:

閥體: ZG25,304,316,316L 球芯: 304,316,316L 閥座: 304,316,316L,EPDM

主要技術參數:

公稱直徑: DN25-DN400 最大角度: 90 公稱壓力(MPa): 1.6 2.5 4.0 6.4工作溫旗: -40-250 工作電壓: 220VAC 輸入信號: 4-20vmA.DC 輸出信號: 4-20mADC 基本誤差:±1.5%回差:≤±1.5%
