電動籠式單座調節閥

電動籠式單座調節閥適用於高壓差易產生閃蒸空化的場合,是一種高性能的單座調節閥,堅固的套筒保護閥體不受閃蒸和空化的破壞.閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調範圍廣.閥芯導向面積大,抗振性好.

用途

特別適用於允許壓差小、閥前後壓差較大的工作場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。

標準規範

公稱通徑∶DN40~500
公稱壓力∶ANSI 125LB~1500LB
連線形式∶法蘭、焊接
適用溫度∶－196～880℃

主要性能

泄漏量
金屬閥座∶小於閥額定容量的0.01℅,符合ANSI B16.104 IV級.
回 差∶配VCONTORQUE執行機構為1℅
基本誤差∶配VCONTORQUE執行機構為±1≦
備 注∶採用標準的V型聚四氟乙烯填料

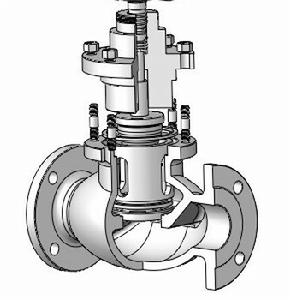

結構圖：

籠式單座調節閥：是採用自動對中的卡入式閥座。傳統式調節閥之閥座是靠螺紋鎖死在閥體上，設計複雜而且維修更換十分困難。籠式系列調節閥之閥座採用無螺紋連線，閥座的固定力是通過閥蓋、閥座固定籠施加的軸向推力，裝配時即可自對中心，保證閥芯閥座同心度，因此更換起來輕而易舉而又精確無比。閥座固定籠又可導引流道，緩沖流體壓力，保護閥體不受流體沖蝕、閃蒸和空化的破壞，同時又可降低噪音、它可使維護簡易、快速和低成本，使用壽命顯著提高。
籠式單座調節閥系列技術先進，性能卓越。在高品質、高性能、低重量及易保養等方面均令人讚嘆，而同時又兼備單座閥和套筒閥的優點，具有調節、切斷、切斷壓差大、泄漏小等全部功能。
設計特點
·　頂式雙導向單座閥，結構緊湊，動作靈敏部件少，易維護；
·　粗壯的閥桿及其一體的閥芯，能承受高負載而閥芯不至脫落；
·　自對中卡入式的閥座易於拆出，而且不需要研磨，就可以達到嚴密的關斷密封。
·　閥體按流體力學原理設計成等截面低流阻流道，壓降損失小，容量大，額定流量與系統增大30%。
·　閥芯和閥座固定籠設計有標準型和嚴酷工況型（消除氣蝕式，降噪式等），具有更長的使用壽命，更高的抗氣蝕和降噪音性能，只需更換閥座固定籠就可適用於不同工況的需要。
·　閥門的關閉是藉助於流體壓力、彈簧反作用力和氣缸推力，具有抵抗非常高的流體壓差的關斷推力，使閥門關閉的更加嚴密。
·　雙導向、雙重密封結構，減少了填料外漏的可能。
·　該系列調節閥可以流開安裝，也可以流關安裝。
·　同時還設計有高推力的正方作用氣動薄膜執行機構， 現場可隨時更改作用方式，無需更換任何零件！

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座	304	304	316	316L
3	閥芯	304	304	316	316L
4	導向套	WCB	CF8	CF8M	CF3M
5	閥蓋	WCB	CF8	CF8M	CF3M
6	閥桿	304	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn	304	316	316L
9	螺母	304	304	316	316L
