電力調度數據無線傳輸

某電力調度管理中心，需要建立遠距離無線網路傳輸系統，對距離調度中心10到50公里範圍內的5個下轄變電站進行無線遠程監控，將變電站內需要上傳的各種重點監測數據、監控圖像，實時傳送至遠端調度中心，完成對各變電站運行狀況的實時監控、調度指揮，以及對現場數據信息的存儲、分析、檢索等多項功能。 根據監控的需要，在變電站內建立多個前端監控點，採集和處理監控現場視頻、音頻、數據等多項監測信息，並匯集到變電站無線基站，通過無線傳輸鏈路，送達調度監控中心。 監控中心主要承擔現場實時圖像和數據的接收和監測、用戶登錄管理、控制信號的協調，以及監控數據的存儲、檢索、回放、備份、恢復等多項功能。

項目需求

某電力調度管理中心，需要建立遠距離無線網路傳輸系統，對距離調度中心10到50公里範圍內的5個下轄變電站進行無線遠程監控，將變電站內需要上傳的各種重點監測數據、監控圖像，實時傳送至遠端調度中心，完成對各變電站運行狀況的實時監控、調度指揮，以及對現場數據信息的存儲、分析、檢索等多項功能。

項目設計

系統設計在調度監控中心建立無線傳輸網路中心基站，在各變電站同時建立無

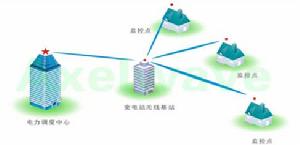

拓樸圖

線基站。根據監控的需要，在變電站內建立多個前端監控點，採集和處理監控現場視頻、音頻、數據等多項監測信息，並匯集到變電站無線基站，通過無線傳輸鏈路，送達調度監控中心。
監控中心主要承擔現場實時圖像和數據的接收和監測、用戶登錄管理、控制信號的協調，以及監控數據的存儲、檢索、回放、備份、恢復等多項功能。監控中心可以向前端監控點設備傳送控制信號，完成遠距離的控制和管理。
無線傳輸基站設備主要選用艾克賽爾（Axelwave）AX9800系列兼容802.11a標準的電信級54M頻寬無線網橋和高增益天饋系統，以點對多點的無線橋接方式，建立起變電站遠距離無線監控系統。
系統建成後，在調度監控中心能夠對各變電站的運行數據、現場圖像進行實時監視，保證了調度中心能夠實時、準確、直接地掌握各變電站設備運行和現場環境狀況，為電力設備長期高效安全地生產運營，為遠程監控和應對各種突發事故，提供了強有力的技術支持和保障。
