概述
隨著無線通訊技術的不斷發展，在各個行業的無線抄表也得到了迅速發展。
系統組成
◆監控中心：伺服器、路由器、無線抄表系統軟體等。
◆通信網路：中國移動GPRS+INTERNET公網（綁定固定IP位址）。
◆抄表設備：一體式無線抄表設備DATA-6216或分體式管網監測設備DATA-7601，可根據現場環境靈活選用電池、市電或太陽能等供電方式。
◆計量表具：電磁流量計、超音波流量計、脈衝水錶等。
系統特點
◆改變了傳統的“入戶、下井”的抄表方式，大大解放了人力、降低了抄表成本。◆徹底杜絕人工抄表存在的估抄、漏抄、錯抄等現象。
◆保存用戶長期、大量的真實數據，便於歷史追溯。
◆不同抄表環境採用不同抄表方式，保證系統的穩定、可靠運行。
◆可兼容國產、進口各種類型的計量儀表。
◆功能可擴展、可定製，支持用戶自主開發抄表系統軟體。
◆可併入上一級信息化平台。
套用
大用戶水錶無線抄表系統
方式一：一體式大用戶抄表無線抄表設備DATA-6216分為電池供電型和市電供電型兩種，分別適應地下表井抄表和地上抄表的安裝環境。

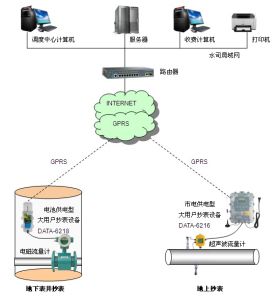

大用戶水錶無線抄表拓撲圖1適用環境：流量計/水錶安裝在地下表井內，表井內GPRS信號質量較好。
設備特點：防潮、防水等級IP68；不需外部供電。
抄表方式：定時抄表、定時將抄表數據上報給監控中心。（了解更多產品信息請點擊）
◆市電供電型大用戶抄表/分區計量監測設備
適用環境：流量計/水錶安裝在地面上，附近有AC220V電源。
設備特點：體積小巧、安裝簡便、採用市電供電。
抄表方式：實時抄表、實時將抄表數據上報給監控中心。
方式二：
◆分體式管網監測設備
適用環境：流量計/水錶安裝在地下表井內，但表井內GPRS信號質量較差。
設備特點：井下、井上分體安裝，433MHZ和GPRS通信互補解決信號質量差難題；
433M微功耗測控終端DATA-7601採用電池供電，防潮、防水等級IP68；無線數傳網關採用太陽能或市電供電。
抄表方式：定時抄表、定時將抄表數據上報給監控中心。

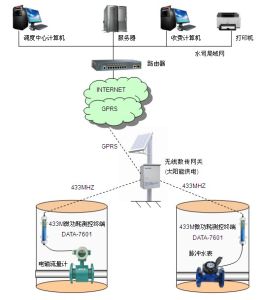

大用戶水錶無線抄表拓撲圖2系統功能
◆動態監測、自動存儲各大用戶/分區計量點的最新流量數據。
◆表具損壞、抄表設備異常、無線信號中斷等故障發生時自動報警。
◆自動生成大用戶的用水統計報表和時段分析曲線。
◆監測數據、報警數據、統計報表可導出為Excel報表、可列印輸出。
◆支持檔案管理，可隨時調取各監測點的管徑、水錶類型、水錶參數及廠家等信息。
◆輔助配表分析，可自動生成監測點的配表分析曲線和流量統計結果。
◆採用分級管理機制，不同管理者具備不同的操作許可權。
電力無線抄表系統
概述：
供電系統中的變電站、配電站、企事業單位、學校、醫院等單位數量眾多並且地理位置分散，以往因技術手段的限制，需要定期安排大量人員到現場抄表，耗費大量的人力、物力和財力。隨著無線通訊技術的飛速發展，基於GPRS無線通訊的電力大用戶遠程抄表越來越成為一種趨勢。
系統組成：
電力大用戶遠程抄表系統由四個部分組成。
監測中心：主要硬體：防火牆、伺服器、計算機、交換機、印表機等。
主要軟體：作業系統軟體、資料庫軟體、DATA86電力大用戶遠程抄表系統軟體。
通信網路：移動GPRS網路，INTERNET公網（需綁定固定IP）。
抄表終端：GPRSDTU模組（DATA-6123）。
計量設備：RS485輸出智慧型電錶，符合DL/T645通訊規約。

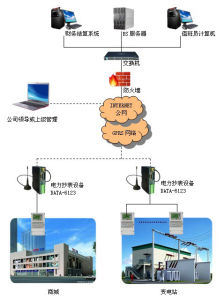

電力無線抄表系統系統功能：
●檔案管理，對包括計量點基礎信息、電錶基本參數、抄表終端GPRS卡號等進行維護和管理。
●對轄區內各變電站、配電站、工業大用戶、商業大用戶等各類用電計量點進行自動抄表和用電監測。
●監測並掌握供各計量點用電情況，實現科學供電，降低收費誤差。
●自動抄表，避免打擾用戶，提高電能計量的時效性和準確性。
●用電負荷監測，對電壓合格率、功率因素進行監測。
●支持電量、線損統計查詢；支持生成分析曲線；支持監測數據導出、列印。
●智慧型化設計，提供關口、台區、大用戶等領域的基礎套用和數據統計、瀏覽功能。
●可擴充性，支持中心設備、抄表終端、智慧型電錶等設備數量擴展，無需修改系統軟體。
●易維護性，系統操作簡便，抄表終端支持遠程維護管理。
●性價比高，該系統專為電力大用戶電能計量管理而設計，充分考慮到大用戶用電計量的特點，性價比高。
燃氣無線抄表系統
概述：
燃氣無線抄表系統的主要目的是幫助燃（煤）氣公司解決供氣各環節無法監測和控制的問題，完成遠程流量抄表、居民用戶抄表、壓力監測等煩瑣工作，為有關部門分析解決問題、制定規劃、進行決策提供準確詳實的數據依據，進而提高企業的工作效率、提升企業的管理水平和經濟效益。
系統組成：
DATA86燃氣無線抄表系統主要由公司調度中心、GPRS通信網路、GPRS RTU設備（電池供電型DATA-6216）、壓力變送器和流量計組成。
系統特點
●採集管網壓力、流量、電池電壓等數據。
●將採集數據主動上報到監控中心；支持定時上報和監測數據超限上報。
●支持現場無電源時採用電池供電方式。
●採用GPRS、短訊息無線通信方式。
●現場可存儲、顯示、查詢壓力、流量等數據及工作參數。存儲數據≥1萬條。
●數據存儲間隔、數據上報間隔可以設定。
●電池壽命根據上報頻率確定，可達到1-3年。
●為現場壓力變送器提供直流電源：5V、12V、24V。
●支持遠程升級設備程式、設定參數。

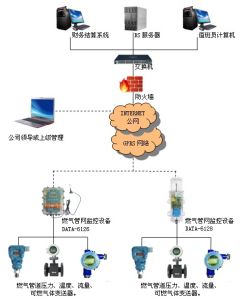

燃氣無線抄表系統小區集抄系統
概述

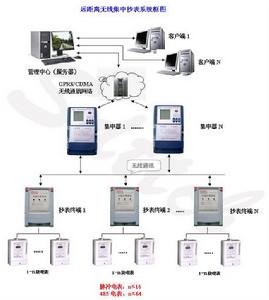

小區三表集抄系統是小區內水、電、氣三表數據採集系統，一般由集中器和採集器（採集終端）以及通信信道與抄表軟體組成，其中集中器到抄表中心為上行信道，集中器至採集器(採集終端)或水電氣表間為下行信道，目前上行信道是遠程數據傳輸，一般有電話撥號，GPRS(GSM或CDMA)等等，其傳輸可靠性與技術難度已不是抄表中的主要問題，小區抄表關鍵在於下行信道，這也是抄表中最難的地方。目前小區集抄系統根據其下行通信信道的不同，有電力載波，RS485匯流排，乙太網，有線電視網等等。本文也主要針對集抄系統中的下行信道。
電力載波：集中器與採集器之間通過電力載波來進行通信，這是一種傳統的抄表方式，以前絕大部分抄表均採用這種方式，但經實踐證實該抄表方式的抄收數據效果不理想，可靠性差，目前已被很多電力局等單位否定。
RS485匯流排：集中器與採集器之間通過RS485匯流排連線，通過485匯流排來進行通信，此種方式通信可靠性高，目前已有許多抄表系統採用這種抄表方式，但此種方式必需布線，許多小區布線難度很大或根本不允許布線，RS485匯流排方式抄表就難以套用。
乙太網：乙太網抄表方式主要套用於一些新型的裝有網路的小區，每個採集終端在網路中均客戶機的模式存在，抄表時採用TCP/IP協定來傳輸數據。這種方式只能適合於網路完善的小區，目前這種小區還很少，該方式套用極少。
有線電視：通過利用現有的有線電視網，以有線電視網路為通信信道，利用CABLEMODEM作為接入終端的抄表方式。該方式不用布線，成本較低，但由於有線網路傳輸數據量較大，在電視收看高峰期對抄表有較大的影響，所以通信可靠性也不算理想。
綜上所述，各種抄表方式均有其各自的優缺點，為此，一種新的既可靠，又經濟與方便安裝的抄表方式的需求迫在眉睫，CFDA即在這種歷史環境下誕生了。
二、 什麼叫CFDA系統
由主站通過遠程通信信道（無線信道）將多個無線計量表計量數據及相關信息集中抄讀、集中監測和集中控制，並能實施用戶管理增值服務的網路抄表監測控制系統。該系統主要由無線智慧型表、無線路由採集器、近程無線通信信道、無線手持單元、智慧型集中器、遠程無線通信信道和主站等設備組成。
CFDA （Cellular Fixed-wireless Digital Access）：微蜂窩式固定無線數據接入平台，每個分布節點既是數據接入點，同時也是中繼點，它是一種全路由的網路狀的無線數據傳輸系統。它最大的特點是全路由的無線接入，最大路由可達三級。它主要套用於遠程數據採集系統及小區安防報警系統，用無線的方式實現最後一公里內的分布信息點的數據接入，具有典型SCADA 特徵，小區之間為蜂窩結構。
CFDA系統是由一個個的蜂窩組成，其中每個蜂窩是由中心節點(CAC)和分布節點(DAU)組成。一個中心結點(CAC)下面最多可掛接1023個分布結點(DAU)。多蜂窩結構一般為系統比較龐大的情況，在大多數情況下採用的是單個的蜂窩，即一個中心節點，及其下面的若干個分布結點。每個分布接點根據其485的驅動能力，可掛接32台電/水/氣表。
CFDA採用一種自適應的神經網路結構路由技術來解決無線傳輸區域覆蓋受限的問題。其最主要的特點是網路的分布特徵和網路節點的神經元特性，並以微蜂窩的方式實現小區之間的無線頻率復用，實現大區域的無線接入組網。
CFDA 是一個通信中間件，其輸入、輸出的接口基於RS232（TTL-232、RS-485、標準232），用於嵌入用戶系統。CFDA 解決的主要問題是：小區內的各分布節點與中心節點的數據通信，它不是一個完整的抄表系統，它是下行信道最佳的解決方案，它可與GPRS或電話撥號一起組成完整的遠程抄表系統。
三、 CFDA系統的構架
CFDA系統根據常用抄表系統的結構，集中器端掛接CAC，採集器(採集終端)掛接DAU，這樣就可以完全代替集中器與採集器之間的電力載波線或485匯流排，至於上行信道(抄表中心與集中器間)的通信，建議採用GPRS方式。
四、CFDA系統的特點與優勢
1． 不用布線，系統安裝方便；
無線抄表系統最大的特點是不用布線，安裝方便。第一，它可以大大減少工程人員的勞動，保證工程的順利進行；第二，在某些小區或舊工程的改造中，布線是完全不允許的事，採用CFDA無線抄表，可完全解決該問題；第三，它可大大縮短系統商的工期，降低各種開支與工程成本。
2． 全路由通信網路戰勝了無線受環境影響的難題，傳輸距離遠，性能穩定可靠；
CFDA每個數據接入點均是中繼點，它是全路由的，是動態的路由，是網狀結構，而非固定路由的樹狀結構，它的通信路徑種類有無中繼，一級中繼，二級中繼，三級中繼。通信路徑非常之多。兩個分布節點（DAU）之間傳輸距離可達500米，最遠距離（三級中繼）完全可傳輸一公里。它從根本上解決了既要是免收費的微功率，又要傳輸遠的矛盾，從而達到了通信可靠性非常高的效果。
