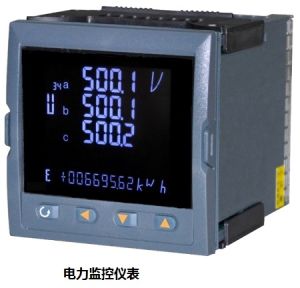

電力監控儀表
電力監控儀表是針對電力系統、工礦企業、公用設施、智慧型大廈的電力監控需求而設計的電壓、電流、功率、功率因數和電能等儀表 。
電力監控儀表適用環境
工作溫度：LCD顯示：-10℃~+45℃；LED顯示：-10℃~+55℃
儲存溫度：-20℃~+70℃等
相對濕度：≤93%RH，不結露，無腐蝕性氣體場所
海拔高度：≤2500m
電磁兼容
靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)
輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)
電快速瞬變脈衝群干擾試驗 Ⅳ級(IEC61000-4-4)
浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)
射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)
電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)
技術參數
電流輸入
電流：1A、5A
持續1.2倍，瞬時10倍/秒
功耗<0.5VA
電壓輸入
電壓：100V、220V、380V
持續1.2倍，瞬時2倍/秒
功耗<0.5VA
精度等級
電流、電壓：0.5級
頻率：0.05Hz
有功功率、有功電能：0.5級
無功功率、無功電能：1.0級
絕緣電阻
≥100MΩ
工頻耐壓
電源/輸入/輸出之間2kV/1min
平均無故障工作時間
≥50000h
電能
2路集電極開路的光耦脈衝
工作電源
工作範圍 AC80~270V或DC100-350V，45Hz~65Hz；
功耗<1.2VA
模擬量輸出
4-20mA、0-20mA、0-5V等
通訊
RS485接口 MODBUS-RTU協定
報警
1路無源常開觸點：1A/30VDC、2A/250VAC，高、低、不平衡報警均可設定
開關量輸入
無源乾接點輸入方式：內置電源，光耦隔離
開關量輸出
繼電器常開觸點輸出：1A/30VDC、2A/250VAC
選配功能
C — 帶RS485通訊接口，採用Modbus協定
K — 帶開關量輸入/輸出
M — 模擬量輸出
J — 繼電器報警輸出
顯示方式
帶背光的液晶顯示（附加L代號），數碼管顯示（無附加代號）
儀表外形及安裝尺寸
PZ48-AI方形 — 面框尺寸為儀表面框尺寸為48mm*48mm，
開孔尺寸為44.5mm*44.5mm，安裝深度為82mm
PZ80L-E4方形 — 面框尺寸為儀表面框尺寸為80mm*80mm，
開孔尺寸為76mm*76mm，安裝深度為91mm
PZ72-AI方形 — 面框尺寸為儀表面框尺寸為72mm*72mm，
開孔尺寸為67mm*67mm，安裝深度為91mm
PZ96-AI方形 — 面框尺寸為儀表面框尺寸為96mm*96mm，
開孔尺寸為88mm*88mm，安裝深度為85mm
PZ42-AI3方形 — 面框尺寸為儀表面框尺寸為120mm*120mm，
開孔尺寸為108mm*108mm，安裝深度為85mm
範例
型 號：PZ42-AI/M
輸 入：100A/5A
模擬量輸出：4~20mA
輔助電源：AC220V/50HZ
型 號：PZ80L-E4/KC
輸 入：380V 400A/5A
開關量輸入/輸出：2DI/2DO
通 訊：RS485 Modbus協定
電 網：三相四線
輔助電源：AC220V/50HZ
