常用標準
GB 10963-1989|家用及類似場所用斷路器；
GB 14048.2-1994|低壓開關設備和控制設備低壓斷路器；
塑殼斷路器GB 16916.1-1997|家用和類似用途的不帶過電流保護的剩餘電流動作斷路器(RCCB) 第1部分：一般規則；
GB 16916.21-1997|家用和類似用途的不帶過電流保護的剩餘電流動作斷路器(RCCB) 第2.1部分：一般規則對動作功能與線路電壓無關的RCCB的適用性；
GB 16916.22-1997|家用和類似用途的不帶過電流保護的剩餘電流動作斷路器(RCCB) 第2.2部分：一般規則對動作功能與線路電壓有關的RCCB的適用性；
GB 16917.1-1997|家用和類似用途的帶過電流保護的剩餘電流動作斷路器(RCBO) 第1部分：一般規則；
GB 16917.21-1997|家用和類似用途的帶過電流保護的剩餘電流動作斷路器(RCBO) 第2.1部分：一般規則對動作功能與線路電壓無關的RCBO的適用性；
GB 16917.22-1997|家用和類似用途的帶過電流保護的剩餘電流動作斷路器(RCBO) 第2.2部分：一般規則對動作功能與線路電壓有關的RCBO的適用性；
GB 1984-1989|交流高壓斷路器；
GB 4876-1985|交流高壓斷路器的線路充電電流開合試驗；
GB 7675-1987|交流高壓斷路器的開合電容器組試驗。
塑殼斷路器正常工作條件
1）周圍空氣溫度
周圍空氣溫度上限+40℃
周圍空氣溫度下限-5℃
周圍空氣溫度24h的平均值不超過+35℃
2）海拔:安裝地點的海拔不超過2000m。
3）大氣條件：
大氣相對濕度在周圍空氣溫度為+40℃時不超過50%;在較底溫度下可以有較高的相對濕度;最濕月的月平均最大相對濕度為90%,同時該月的月平均最低溫度+25℃,並考慮到因溫度變化發生在產品表面上的凝露。
4）污染等級:污染等級為3極。
監控電力儀表與塑殼開關配合實現“三遙”
工廠低壓配電系統中，存在著大量的電氣迴路，其中一些重要迴路需要實時測控以便故障發生後能夠及時查尋處理。目前普遍採用“第四代”低壓斷路器，它具有測量、控制等功能，但成本高，用戶很難接受。PZ96-AI3/KC監控儀表 利用其I/O(開關量輸入和輸出)模組、RS-485通信模組，與配有電動機操作機構的塑殼斷路器配合實現“遙測、遙信、遙控”功能，從而實現電氣迴路的智慧型控制。
儀表技術指標
輸入信號：允許持續電流和電壓1.2倍，瞬時10倍過載電流/s，瞬時2倍過載電壓/s。
頻率：45～65Hz或直流；
測量精度等級：0.5或0.2級；
通信：RS485 Modbus-RT協U議，2400/4800/9600bit/s可設定；
顯示：LED顯示，範圍0～9999；
開關量輸入和輸出：2DI/2DO；
繼電器時間設定：電平方式或脈衝方式(0.001～10s)；
繼電器接點：30V/5A、220V/5A；
電源電壓範圍：AC、DC 220 V，允許波動範圍85～290V，功耗：小於1.2VA；
工頻耐壓：電源與輸入和輸出之間2kV/min；
平均無故障工作時間MTBF：≥ 50000h；
工作溫度：-10～+55℃，存貯溫度：-25～70℃；
海拔：≤ 2000 m；
安裝方式：屏裝；
面框尺寸：96mm× 96mm；
開孔尺寸：88 mm× 88mm。
塑殼斷路器適用於做支路保護開關

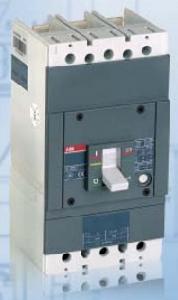

塑殼斷路器也被成為裝置式斷路器，所有的零件都密封於外殼中，輔助觸點，欠電壓脫扣器以及分勵脫扣器等多採用模組化。由於結構非常緊湊，塑殼斷路器基本無法檢修。其多採用手動操作，大容量可選擇電動分合。由於電子式過電流脫扣器的套用，塑殼斷路器也可分為A類和B類兩種，B類具有良好的三段保護特性，但由於價格因素，採用電磁式脫扣器的A類產品的市場占有率更高 。
塑殼斷路器是接地線端子外觸頭、滅弧室、脫扣器和操作機構等都裝在一個塑膠外殼內，一般不考慮維修，適用於作支路的保護開關，過電流脫扣器有電磁式和電子式兩種，一般電磁式塑殼斷路器為非選擇性斷路器，僅有長延時及瞬時兩種保護方式，電子式塑殼斷路器有長延時、短延時、瞬時和接地故障四種保護功能。部分電子式塑殼斷路器新推出的產品還帶有區域選擇性連鎖功能。大多數塑殼斷路器為手動操作，也有部分帶電動機操作。
典型套用
該表一般套用於0.4kV低壓配電的出線迴路中，測量迴路中的Ia、Ib、Ic三相電流及塑殼開關的合閘、分閘、故障狀態。
典型套用圖斷路器控制原理為電動機操作機構配有兩路正轉和反轉控制線圈，機械傳動機構將電動機轉動轉換為升降運動，從而帶動轉動手柄實現斷路器的合閘、分閘控制。當手柄撥為ON狀態，主電路閉合，輔助觸點動作。當手柄撥為OFF狀態，主電路斷開，輔助觸點復位。當脫扣器動作後，主電路斷開，報警觸點動作。
此控制步驟和方法如下：
1）按下SB1按鈕，儀表通電。
2）按下監控儀表面板上合閘按鈕，50、51合閘繼電器閉合，S2電機正轉線圈得電，斷路器閉合，21、24、31、34兩路輔助觸點動作，HG指示燈亮，儀表DI1指示燈亮，指示合閘狀態，50、51合閘繼電器復位。
控制連線圖3）按下監控儀表面板上分閘按鈕，52、53分閘繼電器閉合，S4電機反轉線圈得電，斷路器斷開，兩路輔助觸點復位，HG指示燈滅，儀表DI1指示燈滅，指示分閘狀態，52、53分閘繼電器復位。
4）當工作時，線路故障，斷路器保護脫扣，11、14報警輔助觸點閉合，KM接觸器線圈得電，保護電路工作，同時儀表檢測到接觸器的輔助觸點動作，DI1指示燈滅，DI2指示燈亮，指示故障狀態。
5）計算機控制中心，可以通過RS485匯流排，Modbus-RTU協定，對儀表實時的監測和控制斷路器的合閘和分閘。
除了在硬體上對斷路器的控制之外，監控儀表軟體實現了信號處理、開閘和合閘密碼鎖定、功能互鎖、繼電器動作時間設定等功能。結合上位機軟體，從而實現了遠程信號測量、繼電器控制、觸點狀態反饋的“三遙”功能。
