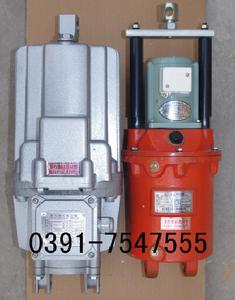

電力液壓推動器樣本公司產品在國內起重運輸、港口機械、冶金機械、鐵路機械、水工機械、礦山機械等行業中被廣泛套用。
ED系列電力液壓推動器
一、概述
Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用於各種工業閥門，閘門，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制。
二、設計特點
外殼為鑄造鋁合金、重量輕，外形美觀；
電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；
電機接線盒蓋設有密封，採用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;
電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；
油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用範圍；
Ed系列全部密封件和軸承採用世界名牌產品，密封可靠，壽命長；
Ed系列緊固件為不鏽鋼材質，美觀耐用。
三、安裝方式的選擇
垂直安裝：活塞桿連線塊朝上；
水平安裝和中間任意位置：主參數標牌朝上；
所有推動器的推桿連線塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；
無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。
四、附加裝置
根據用戶需要可安裝各種附加裝置滿足不同工作需要；
上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的最大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；
制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；
復位彈簧：工作原理同C-彈簧，但復位的彈簧力教小；
緩衝彈簧：（僅適用於短行程）主要調節制動過程。緩衝制動的非周期瞬變過程，使制動平穩，它代替推桿連線塊裝在活塞桿上，不改變推動器的行程。
加熱器：在環境溫度低於-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需註明，溫度的控制調節方法由用戶自己選擇；
行程開關：根據用戶要求，推動器可以裝機械式行程開關。
用途
ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用於起重運輸，冶金，礦山，港口，建築等行業。
工作條件
電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級
使用條件
連續工作S1連續工作S2，負載持續率FC=60%
額定電壓為380V三相，頻率50Hz
使用地點的海拔高度等級符合（GB755-87）標準
周圍環境溫度應在-20℃～40℃範圍內，其空氣相對濕度應不大於90%5.
垂直安裝：活塞連線塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用於垂直安裝）
主要技術參數
| 型號 | 額定推力 (N) | 額定行程 (mm) | 動作行程 | 制動彈簧力 (N) | 額定頻率 (Hz) | 輸入功率 (W) | 額定電壓 (V) | 額定電流 (A) | 最大工作頻率 | 重量(Kg) | |
| 上升 | 下降 | ||||||||||
| 短行程推動器 | 偏差±20% | ||||||||||
| Ed23/5 | 220 | 50 | 0.35 | 0.35 | 180 | 50 | 165 | 380 | 0.52 | 2000 | 10 |
| Ed30/5 | 300 | 50 | 0.35 | 0.35 | 270 | 50 | 200 | 380 | 0.46 | 2000 | 14 |
| Ed50/6 | 500 | 60 | 0.45 | 0.39 | 460 | 50 | 210 | 380 | 0.48 | 2000 | 14 |
| Ed80/6 | 800 | 60 | 0.32 | 0.34 | 750 | 50 | 330 | 380 | 1.42 | 2000 | 24 |
| Ed121/6 | 1250 | 60 | 0.4 | 0.42 | 1200 | 50 | 330 | 380 | 1.44 | 2000 | 39 |
| Ed201/6 | 2000 | 60 | 0.5 | 0.32 | 1900 | 50 | 450 | 380 | 1.45 | 2000 | 39 |
| Ed301/6 | 3000 | 60 | 0.58 | 0.32 | 2700 | 50 | 550 | 380 | 1.46 | 1500 | 40 |
用途
連續工作S1和繼續工作S3，雞毛環境溫度達到+50℃。
表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低於-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器，必須裝加熱器。行程時間是在20℃環境溫度時測定的。
主要技術參數
| 型號 | A | B | C | D | E | F | G | H | K | L | M | N | O | P | Q | R | S | T | U |
| Ed23/5 | 286 | 50 | 26 | 12 | 12 | 20 | 16 | 20 | 160 | 80 | 80 | 40 | 200 | 16 | 85 | 55 | 75 | 100 | 20 |
| Ed30/5 | 370 | 50 | 34 | 15 | 16 | 25 | 16 | 18 | 160 | 80 | 80 | 40 | 197 | 16 | 85 | 55 | 75 | 100 | 20 |
| Ed50/6 | 435 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 195 | 97 | 120 | 60 | 254 | 22 | 85 | 55 | 75 | 100 | 20 |
| Ed80/6 | 450 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 195 | 97 | 120 | 60 | 254 | 22 | 85 | 55 | 75 | 100 | 20 |
| Ed50/12 | 515 | 120 | 36 | 18 | 20 | 30 | 20 | 23 | 195 | 97 | 120 | 60 | 254 | 22 | |||||
| Ed80/12 | 530 | 120 | 36 | 18 | 20 | 30 | 20 | 23 | 195 | 97 | 120 | 60 | 254 | 22 | |||||
| Ed121/6 | 645 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 260 | 25 | 130 | 80 | 120 | 147 | 35 |
| Ed201/6 | 645 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 260 | 25 | 130 | 80 | 120 | 147 | 35 |
| Ed301/6 | 645 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 260 | 25 | 130 | 80 | 120 | 147 | 35 |
YT1電力液壓推動器
YT1電力液壓推動器由兩部分組成,驅動電動機及器身(離心泵),器身部分由蓋、缸、活塞、葉輪及轉組成.當通電時,電動機帶動轉達軸及轉軸上的葉輪旋轉,在活塞內產生壓力,在此壓力影響下,油由活塞上部吸到活塞下部,迫使活塞和固定在其上的推桿及橫樑迅速上升.通過槓桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者),產生機械運動.(若與YWZ系列液壓推動器匹配則松閘).當斷電時,葉輪停止旋轉,活塞在負荷彈簧力及本身重力作用下,迅速成下將,迫使油重新流入活塞上部,這是仍然通過槓桿機構恢復原位.(若與YWZ系列制動器匹配則抱閘).
四 . 主要技術參數
| 型號 | 額定推力(牛頓) | 額定行程(毫米) | 驅動電機功率(瓦) | 每小時最大操作次數(次/小時) |
| 無負荷彈簧 | ||||
| YT1-18Z/2 | 180 | 25 | 60 | 600 |
| YT1-25Z/4 | 250 | 40 | 60 | 600 |
| YT1-45Z/6 | 450 | 60 | 12 | 600 |
| YT1-90Z/8 | 900 | 80 | 250 | 600 |
| YT1-125Z/10 | 125 | 100 | 400 | 600 |
| YT1-180Z/12 | 1800 | 120 | 400 | 600 |
| YT1-320Z/12 | 3200 | 120 | 1100 | 600 |
BYT1防爆電力液壓推動器
| 概述 BYT1 系列隔爆型推動器主要用途是作為各種外抱塊式制動器的驅動裝置。其防爆性能符合GB3836.2-2000 《爆炸性環境用電氣設備、隔爆型電氣設備“ d ”》的規定，防爆標誌為“ ExdI" 、“ Exd Ⅱ BT4' '，可分別用於煤礦井下及Ⅱ A 、Ⅱ B 級，溫度組別為T1 — T4 組爆炸性氣體的危險場所。 |
