簡介
太陽能發電系統由太陽能電池組、太陽能控制器、蓄電池（組）組成。如輸出電源為交流220V或110V，還需要配置逆變器。
太陽能發電是利用太陽能電池組件將太陽能直接轉變為電能的裝置。太陽能電池組件(SolarModule)是利用半導體材料的電子學特性實現P-V轉換的一種材料，在廣大的無電地區，該裝置可以方便地實現為用戶照明及生活供電，也可以與區域電網併網實現互補。目前從民用的角度，在國外技術研究趨於成熟且具產業化的是“光伏建築一體化”技術（BIPV），而國內主要研究生產適用於無電地區家庭照明用的小型太陽能發電系統，大型光伏併網技術正在啟動。
分類
太陽能發電系統分為離網發電系統、併網發電系統及分散式發電系統：
1、離網發電系統。主要由太陽能電池組件、控制器、蓄電池組成，若要為交流負載供電，還需要配置交流逆變器。
2、併網發電系統就是太陽能組件產生的直流電經過併網逆變器轉換成符合市電電網要求的交流電這後直接接入公共電網。併網發電系統有集中式大型併網電站一般都是國家級電站，主要特點是將所發電能直接輸送到電網，由電網統一調配向用戶供電。但這種電站投資大、建設周期長、占地面積大，目前還沒有太大發展。而分散式小型併網發電系統，特別是光伏建築一體化發電系統，由於投資小、建設快、占地面積小、政策支持力度大等優點，是目前併網發電的主流。
太陽能發電系統3、分散式發電系統，又稱分散式發電或分散式供能，是指在用戶現場或靠近用電現場配置較小的光伏發電供電系統，以滿足特定用戶的需求，支持現存配電網的經濟運行，或者同時滿足這兩個方面的要求。

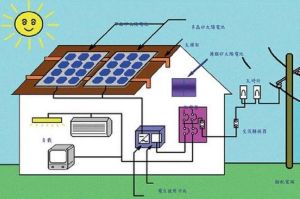

分散式光伏發電系統的基本設備包括光伏電池組件、光伏方陣支架、直流匯流箱、直流配電櫃、併網逆變器、交流配電櫃等設備，另外還有供電系統監控裝置和環境監測裝置。其運行模式是在有太陽輻射的條件下，光伏發電系統的太陽能電池組件陣列將太陽能轉換輸出的電能，經過直流匯流箱集中送入直流配電櫃，由併網逆變器逆變成交流電供給建築自身負載，多餘或不足的電力通過聯接電網來調節。
摺疊系統
可移動的摺疊式太陽能發電系統，主要由箱體（1）、太陽能電池板（2）、U型槽框線（3）、滑輪組
太陽能發電系統（4）、箱體內滑軌（5）、箱體內滑軌支架（6）、箱體車輪支座（7）、箱體車輪（8）、隔離保護墊（9）、箱體外滑軌（10）、箱體外滑軌支架（11）和三相連結件（12）組成，其特徵在於：太陽能電池板（2）、U型槽框線（3）、滑輪組（4）、箱體內滑軌（5）、箱體內滑軌支架（6）、隔離保護墊（9）、箱體外滑軌（10）、箱體外滑軌支架（11）和三相連結件（12）設定在箱體（1）內，箱體車輪支座（7）和箱體車輪（8）設定在箱體（1）底板（11）外底面，呈一體式的箱體結構，結構緊湊，供電量大，能夠快速完成安裝使用和快速撤離現場。
相關組成
太陽能電池板
分類
太陽能發電系統晶體矽電池板：多晶矽太陽能電池。
非晶矽電池板：薄膜太陽能電池。
化學染料電池板：染料敏化太陽能電池。
（1）單晶矽太陽能電池
單晶矽太陽能電池的光電轉換效率為15%左右，最高的達到24%，這是所有種類的太陽能電池中光電轉換效率最高的，但製作成本很大，以致於它還不能被普遍地使用。由於單晶矽一般採用鋼化玻璃以及防水樹脂進行封裝，因此其堅固耐用，使用壽命一般可達15年，最高可達25年。
（2）多晶矽太陽能電池
多晶矽太陽電池的製作工藝與單晶矽太陽電池差不多，但是多晶矽太陽能電池的光電轉換效率則要降低不少，其光電轉換效率約12%左右 (2004年7月1日日本夏普上市效率為14.8%的世界最高效率多晶矽太陽能電池)。 從製作成本上來講，比單晶矽太陽能電池要便宜一些，材料製造簡便，節約電耗，總的生產成本較低，因此得到大量發展。此外，多晶矽太陽能電池的使用壽命也要比單晶矽太陽能電池短。從性能價格比來講，單晶矽太陽能電池還略好。
（3）非晶矽太陽能電池
非晶矽太陽電池是1976年出現的新型薄膜式太陽電池，它與單晶矽和多晶矽太陽電池的製作方法完全不同，工藝過程大大簡化，矽材料消耗很少，電耗更低，它的主要優點是在弱光條件也能發電。但非晶矽太陽電池存在的主要問題是光電轉換效率偏低，國際先進水平為10%左右，且不夠穩定，隨著時間的延長，其轉換效率衰減。
（4）多元化合物太陽電池
多元化合物太陽電池指不是用單一元素半導體材料製成的太陽電池。各國研究的品種繁多，大多數尚未工業化生產，主要有以下幾種：a)硫化鎘太陽能電池b)砷化鎵太陽能電池c)銅銦硒太陽能電池(新型多元帶隙梯度Cu(In, Ga)Se2薄膜太陽能電池)
Cu(In, Ga)Se2是一種性能優良太陽光吸收材料，具有梯度能帶間隙（導帶與價帶之間的能級差）多元的半導體材料，可以擴大太陽能吸收光譜範圍，進而提高光電轉化效率。以它為基礎可以設計出光電轉換效率比矽薄膜太陽能電池明顯提高的薄膜太陽能電池。可以達到的光電轉化率為18%，而且，此類薄膜太陽能電池到目前為止，未發現有光輻射引致性能衰退效應（SWE），其光電轉化效率比商用的薄膜太陽能電池板提高約50~75%，在薄膜太陽能電池中屬於世界的最高水平的光電轉化效率。
控制器
太陽能控制器太陽能控制器是由專用處理器CPU、電子元器件、顯示器、開關功率管等組成。
■ 主要特點：
1、使用了單片機和專用軟體，實現了智慧型控制； 2、利用蓄電池放電率特性修正的準確放電控制。放電終止電壓是由放電率曲線修正的控制點，消除了單純的電壓控制過放的不準確性，符合蓄電池固有的特性，即不同的放電率具有不同的終止電壓。 3、具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控制；以上保護均不損壞任何部件，不燒保險； 4、採用了串聯式PWM充電主電路，使充電迴路的電壓損失較使用二極體的充電電路降低近一半，充電效率較非PWM高3%-6%，增加了用電時間；過放恢復的提升充電，正常的直充，浮充自動控制方式使系統由更長的使用壽命；同時具有高精度溫度補償； 5、直觀的LED發光管指示當前蓄電池狀態，讓用戶了解使用狀況； 6、所有控制全部採用工業級晶片（僅對帶I工業級控制器），能在寒冷、高溫、潮濕環境運行自如。同時使用了晶振定時控制，定時控制精確。 7、取消了電位器調整控制設定點，而利用了E方存儲器記錄各工作控制點，使設定數位化，消除了因電位器震動偏位、溫漂等使控制點出現誤差降低準確性、可靠性的因素； 8、使用了數字LED顯示及設定，一鍵式操作即可完成所有設定，使用極其方便直觀的作用是控制整個系統的工作狀態，並對蓄電池起到過充電保護、過放電保護的作用。在溫差較大的地方，合格的控制器還應具備溫度補償的功能。其他附加功能如光控開關、時控開關都應當是控制器的可選項；
蓄電池
蓄電池的作用是在有光照時將太陽能電池板所發出的電能儲存起來，到需要的時候再釋放出來。太陽能蓄電池是‘蓄電池’在太陽能光伏發電中的套用，採用的有鉛酸免維護蓄電池、普通鉛酸蓄電池,膠體蓄電池和鹼性鎳鎘蓄電池四種。 國內被廣泛使用的太陽能蓄電池主要是：鉛酸免維護蓄電池和膠體蓄電池,這兩類蓄電池，因為其固有的“免”維護特性及對環境較少污染的特點,很適合用於性能可靠的太陽能電源系統,特別是無人值守的工作站。
逆變器
為能向220VAC的電器提供電能，需要將太陽能發電系統所發出的直流電能轉換成交流電能，因此需要使用DC-AC逆變器。
逆變器又分為離網逆變器和併網逆變器。
設計因素
吉光光電太陽能發電系統的設計需要考慮的因素：
1、 太陽能發電系統在哪裡使用？該地日光輻射情況如何？
2、 系統的負載功率多大？
3、 系統的輸出電壓是多少，直流還是交流？
4、 系統每天需要工作多少小時？
5、 如遇到沒有日光照射的陰雨天氣，系統需連續供電多少天？
6、 負載的情況，純電阻性、電容性還是電感性，啟動電流多大？
7、 系統需求的數量。
太陽能電池
電池生產
世界已有近200家公司生產太陽能電池，但生產設備廠主要在日企之手。
韓國三星、LG都表示了積極參與的願望，中國海峽兩岸同樣十分熱心。據報導，我國台灣2008年結晶矽太陽能電池生產能力達2．2GW，以後將以每年1Gw生產能力擴大，當年並開始生產薄膜太陽能電池，將大力增強，台灣期待向歐洲“太陽能電池大國”看齊。2010年各國及地區有1GW以上生產計畫的太陽能電池廠商有日本Sharp，德國Q—Cells，Scho~Solar，挪威RWESolar，中國SuntechPower等5家公司，其餘7家500MW以上生產能力的公司。
電池市場
世界太陽能電池市場高歌猛進，一片大好，但百年不遇的金融風暴帶來的經濟危機，同樣是壓在太陽能電池市場頭上的一片烏雲，主要企業如德國Q—Cells的業績應聲下調，世界太陽電地市場也會因需求疲軟、石油價格下降而競爭力反提升等不利因素而下挫。但與此同時，人們也看到美國．歐巴馬上台後即將施行GreenNewDeal政策，包括其內的綠色能源計畫可有1500億美元的補助資金，日本也將推行補助金制度來繼續普及太陽能電池的套用。
當前，中國太陽能電池企業之前約90%的產量供應海外市場，主要面向歐洲國家及美國，但隨著歐債危機持續發酵，美國商務部也於2012年3月份作出了對華太陽能電池產品反補貼調查的初裁，認定中國涉案企業存在2.9%-4.73%不等的補貼幅度，並追溯90天徵稅。這些因素直接影響到了這些企業的業績，因此相關企業及時做出了經營戰略調整，轉投中國本土市場。2011年7月，中國政府公布了太陽能光伏發電上網電價，受此影響，多家企業開始計畫在國內興建大規模太陽能發電站，中國太陽能電池企業將重點轉向開拓本土市場。中國有800多家太陽能電池企業，預計今後在本土市場的競爭將十分激烈。
太陽能使用
太陽能的使用主要分為幾個方面：家庭用小型太陽能電站、大型併網電站、建築一體化光伏玻璃幕牆、宇翔太陽能路燈、風光互補路燈、風光互補供電系統等，主要的套用方式為建築一體化和風光互補系統。
優點
1、太陽能取之不盡，用之不竭，地球表面接受的太陽輻射能，能夠滿足全球能源需求的1萬倍。只要在全球4%沙漠上安裝太陽能光伏系統，所發電力就可以滿足全球的需要。太陽能發電安全可靠，不會遭受能源危機或燃料市場不穩定的衝擊；
2、太陽能隨處可處，可就近供電，不必長距離輸送，避免了長距離輸電線路的損失；
3、太陽能不用燃料，運行成本很低；
4、太陽能發電沒有運動部件，不易用損壞，維護簡單，特別適合於無人值守情況下使用；
5、太陽能發電不會產生任何廢棄物，沒有污染、噪聲等公害，對環境無不良影響，是理想的清潔能源；
6、太陽能發電系統建設周期短，方便靈活，而且可以根據負荷的增減，任意添加或減少太陽能方陣容量，避免浪費。
缺點
1、地面套用時有間歇性和隨機性，發電量與氣候條件有關，在晚上或陰雨天就不能或很少發電；
2、能量密度較低，標準條件下，地面上接收到的太陽輻射強度為1000W/M^2。大規格使用時，需要占用較大面積；
3、價格仍比較貴，為常規發電的3~15倍，初始投資高。
套用領域
一、用戶太陽能電源：（1）小型電源10-100W不等，用於邊遠無電地區如高原、海島、牧區、邊防哨所等軍民生活用電，如照明、電視、收錄機等；（2）3-5KW家庭屋頂併網發電系統；（3）光伏水泵：解決無電地區的深水井飲用、灌溉。
二、交通領域如航標燈、交通/鐵路信號燈、交通警示/標誌燈、宇翔路燈、高空障礙燈、高速公路/鐵路無線電話亭、無人值守道班供電等。
三、通訊/通信領域：太陽能無人值守微波中繼站、光纜維護站、廣播/通訊/尋呼電源系統；農村載波電話光伏系統、小型通信機、士兵GPS供電等。
太陽能發電系統四、石油、海洋、氣象領域：石油管道和水庫閘門陰極保護太陽能電源系統、石油鑽井平台生活及應急電源、海洋檢測設備、氣象/水文觀測設備等。
五、家庭燈具電源：如庭院燈、路燈、手提燈、野營燈、登山燈、垂釣燈、黑光燈、割膠燈、節能燈等。
六、光伏電站：10KW-50MW獨立光伏電站、風光（柴）互補電站、各種大型停車廠充電站等。
七、太陽能建築將太陽能發電與建築材料相結合，使得未來的大型建築實現電力自給，是未來一大發展方向。
八、其他領域包括：（1）與汽車配套：太陽能汽車/電動車、電池充電設備、汽車空調、換氣扇、冷飲箱等；（2）太陽能制氫加燃料電池的再生髮電系統；（3）海水淡化設備供電；（4）衛星、太空飛行器、空間太陽能電站等。
政策支持
財政部預撥可再生能源電價附加補助太陽能發電補貼超24億元，風力發電93.14億元，占總額的63%，生物質能發電30.55億元，太陽能發電24.33億元，其他可再生能源900萬元。從2012年至今，財政部公布了四批可再生能源電價附加資金補助目錄，共列入1704個發電項目、412個發電接網工程項目。在本次預撥的附加補助金中，太陽能補貼排名前五的地區分別為青海(14.93億元)、江蘇(3.25億元)、寧夏(2.34億元)、西藏(1.56億元)和甘肅(8830萬元)財政部要求，上述資金要及時撥付給省級電網企業、地方獨立電網企業，並專項用於收購本級電網復蓋範圍內列入已公布的四批次可再生能源電價附加資金補助目錄內的可再生能源發電上網電量等相關支出。
國家能源局於2013年11月26日發布有效期為3年的《光伏發電運營監管暫行辦法》，規定電網企業應當全額收購其電網復蓋範圍內併網光伏電站項目和分散式光伏發電項目的上網電量，明確了能源主管部門及其派出機構對於光伏發電併網運營的各項監管責任，光伏發電項目運營主體和電網企業應當承擔的責任，從而推進光伏發電併網有序進行。正文如下：
《光伏發電運營監管暫行辦法》
第一章總則
第一條為加強監管，切實保障光伏發電系統有效運行，最佳化能源供應方式，促進節能減排，根據《中華人民共和國可再生能源法》、《電力監管條例》等法律法規和國家有關規定，制定本辦法。
第二條本辦法適用於併網光伏電站項目和分散式光伏發電項目。
第三條國務院能源主管部門及其派出機構依照本辦法對光伏發電項目的併網、運行、交易、信息披露等進行監管。
任何單位和個人發現違反本辦法和國家有關規定的行為,可以向國務院能源主管部門及其派出機構投訴和舉報，國務院能源主管部門及其派出機構應依法處理。
第四條光伏發電項目運營主體和電網企業應當遵守電力業務許可制度，依法開展光伏發電相關業務，並接受國務院能源主管部門及其派出機構的監管。
第二章監管內容
第五條國務院能源主管部門及其派出機構對光伏發電項目運營主體和電網企業電力許可制度執行情況實施監管。
除按規定實施電力業務許可豁免的光伏發電項目外，其他併網光伏發電項目運營主體應當申領電力業務許可證。持證經營主體應當保持許可條件，許可事項或登記事項發生變化的，應當按規定辦理變更手續。
第六條國務院能源主管部門及其派出機構按照有關規定對光伏發電電能質量情況實施監管。
光伏發電併網點的電能質量應符合國家標準，確保電網可靠運行。
第七條國務院能源主管部門及其派出機構對光伏發電配套電網建設情況實施監管。
接入公共電網的光伏發電項目，接入系統工程以及接入引起的公共電網改造部分由電網企業投資建設。接入用戶側的光伏發電項目，接入系統工程由項目運營主體投資建設，接入引起的公共電網改造部分由電網企業投資建設。
第八條國務院能源主管部門及其派出機構對光伏發電併網服務情況實施監管。
電網企業應當按照積極服務、簡潔高效的原則，建立和完善光伏電站項目接網服務流程，並提供併網辦理流程說明、相關政策解釋、併網工作進度查詢以及配合併網調試和驗收等服務。
電網企業應當為分散式光伏發電接入提供便利條件，在併網申請受理、接入系統方案制訂、契約和協定簽署、併網驗收和併網調試全過程服務中，按照“一口對外”的原則，簡化辦理程式。
電網企業對分散式光伏發電項目免收系統備用容量費和相關服務費用。
第九條國務院能源主管部門及其派出機構對光伏發電併網環節的時限情況實施監管。
太陽能發電系統光伏電站項目併網環節時限按照國家能源局有關規定執行。
分散式光伏發電項目，電網企業自受理併網申請之日起25個工作日內向項目業主提供接入系統方案；自項目業主確認接入系統方案起5個工作日內，提供接入電網意見函，項目業主據此開展項目備案和工程設計等後續工作；自受理併網驗收及併網調試申請起10個工作日內完成關口電能計量裝置安裝服務，並與項目業主按照要求籤署購售電契約和併網協定；自關口電能計量裝置安裝完成後10個工作日內組織併網驗收及併網調試，向項目業主提供驗收意見，調試通過後直接轉入併網運行，驗收標準按國家有關規定執行。若驗收不合格，電網企業應向項目業主提出解決方案。
第十條國務院能源主管部門及其派出機構對光伏發電項目購售電契約和併網協定簽訂、執行和備案情況實施監管。
電網企業應與光伏電站項目運營主體簽訂購售電契約和併網調度協定，契約和協定簽訂應當符合國家有關規定，並在契約和協定簽訂10個工作日內向國務院能源主管部門派出機構備案。光伏電站購售電契約和併網調度協定範本，國務院能源主管部門將會同國家工商行政管理部門另行制定。
電網企業應按照有關規定及時與分散式光伏發電項目運營主體簽訂併網協定和購售電契約。
第十一條國務院能源主管部門及其派出機構對電力調度機構優先調度光伏發電的情況實施監管。
電力調度機構應當按照國家有關可再生能源發電上網規定，編制發電調度計畫並組織實施。電力調度機構除因不可抗力或者有危及電網安全穩定的情形外，不得限制光伏發電出力。
本辦法所稱危及電網安全穩定的情形，應由國務院能源主管部門及其派出機構組織認定。
光伏發電項目運營主體應當遵守發電廠併網運行管理有關規定，服從調度指揮、執行調度命令。
第十二條國務院能源主管部門及其派出機構對電網企業收購光伏發電電量的情況實施監管。
電網企業應當全額收購其電網復蓋範圍內光伏發電項目的上網電量。因不可抗力或者有危及電網安全穩定的情形，未能全額收購的，電網企業應當及時將未能全額上網的時間、原因等信息書面告知光伏發電項目運營主體，並報國務院能源主管部門派出機構備案。
第十三條國務院能源主管部門及其派出機構對光伏發電併網運行維護情況實施監管。
併網光伏電站項目運營主體負責光伏電站場址內集電線路和升壓站的運行、維護和管理，電網企業負責光伏電站配套電力送出工程和公共電網的運行、維護和管理。電網企業安排電網設備檢修應儘量不影響併網光伏電站送出能力，並提前三個月書面通知併網光伏電站項目運營主體。
分散式光伏發電項目運營主體可以在電網企業的指導下，負責光伏發電設備的運行、維護和項目管理。
第十四條國務院能源主管部門及其派出機構按照有關規定對光伏發電電量和上網電量計量情況實施監管。
光伏電站項目上網電量計量點原則上設定在產權分界點處，對項目上網電量進行計量。電網企業負責定期進行檢測校表，裝置配置和檢測應滿足國家和行業有關電量計量技術標準和規定。
電網企業對分散式光伏發電項目應安裝兩套計量裝置，對全部發電量、上網電量分別計量。
第十五條國務院能源主管部門及其派出機構對光伏發電電費結算情況實施監管。
光伏發電項目電費結算按照有關規定執行。以自然人為運營主體的，電網企業應儘量簡化程式，提供便捷的結算服務。
第十六條國務院能源主管部門及其派出機構對光伏發電補貼發放情況實施監管。
電網企業應按照國家核定的補貼標準，及時、足額轉付補貼資金。
第三章監管措施
第十七條國務院能源主管部門派出機構與省級能源主管部門應當加強光伏發電項目管理和監管信息共享，形成有機協作、分工負責的工作機制。
第十八條電網企業應向所在地區的國務院能源主管部門派出機構按季度報送以下信息：
1．光伏發電項目併網接入情況，包括接入電壓等級、接入容量、併網接入時間等。
太陽能發電系統2．光伏發電項目併網交易情況，包括發電量、自用電量、上網電量、網購電量等。
3．光伏電站項目併網運行過程中遇到的重要問題等。
併網光伏電站運營主體應根據產業監測和質量監督等相關規定，定期將運行信息上報，並對發生的事故及重要問題及時向所在省（市）的國務院能源主管部門派出機構報告。
國務院能源主管部門及其派出機構根據履行監管職責的需要，可以要求光伏發電運營主體和電網企業報送與監管事項相關的其他檔案、資料。
第十九條國務院能源主管部門及其派出機構可採取下列措施進行現場檢查：
1．進入併網光伏電站和電網企業進行檢查；
2．詢問光伏發電項目和調度機構工作人員，要求其對有關檢查事項作出說明；
3．查閱、複製與檢查事項有關的檔案、資料，對可能被轉移、隱匿、損毀的檔案、資料予以封存；
4．對檢查中發現的違法行為，有權當場予以糾正或者要求限期改正。
第二十條光伏發電項目運營主體與電網企業就併網無法達成協定，影響電力交易正常進行的，國務院能源主管部門及其派出機構應當進行協調；經協調仍不能達成協定的，由國務院能源主管部門及其派出機構按照有關規定予以裁決。
電網企業和光伏發電項目運營主體因履行契約等發生爭議，可以向國務院能源主管部門及其派出機構申請調解。
第二十一條國務院能源主管部門及其派出機構可以向社會公開全國光伏發電運營情況、電力企業對國家有關可再生能源政策、規定的執行情況等。
第二十二條電網企業和光伏發電項目運營主體違反本辦法規定，國務院能源主管部門及其派出機構可依照《中華人民共和國可再生能源法》和《電力監管條例》等追究其相關責任。
電網企業未按照規定完成收購可再生能源電量，造成光伏發電項目運營主體經濟損失的，應當按照《中華人民共和國可再生能源法》的規定承擔賠償責任。
第四章附則
第二十三條本辦法由國家能源局負責解釋，各派出機構可根據本地實際情況擬定監管實施細則。
第二十四條本辦法自發布之日起施行，有效期為3年。
控制板設計
結合太陽能發電系統控制板的研發案例，針對並聯多個太陽能電池板的系統進行調整的問題，以下就降低成本和增設並聯個數的方法進行介紹。
1系統概要

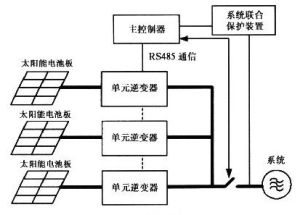

大規模太陽能發電系統的原理框圖圖1為大規模太陽能發電系統的原理框圖。
該系統的特點是，太陽能電池板和單元逆變器分組與系統相連(AC連線)，將系統保護等信息匯總後作為信號傳送到主控制器，並由此控制器控制各單元逆變器(通過RS485通信連線到菊花鏈連線)。

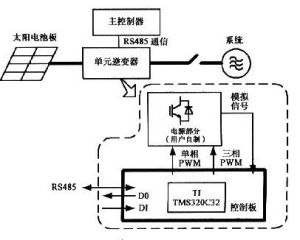

每個單元逆變器的控制部分每個單元逆變器的控制部分如圖2所示。
通過使用本公司的標準DSP基板(PE—PR0/C32)，可實現以上規格的MPPT控制及系統聯合。在該基板的基礎上添加通信等功能後形成圖2所示的控制板部分。電源部分由終端用戶設計製作。主電路如圖3所示。
2研發案例
當日寸進行設計時，是在本公司的標準產品DSP基板的基礎上進行研發的，因此研發試樣機器只用了3個月，大大縮短了研發時間，並很快進入測試階段(PE—PR0/C32：DSP使用TI公司的高速浮動小數點型DSPTMS320C32)。

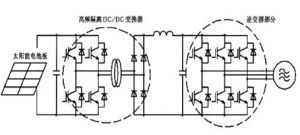

主電路圖3為主電路
同時，為了降低銷售成本，我們又設計開發了使用瑞薩公司的RISCCPUSH7065(固定小數點型)的新控制基板。通過使用RISCCPU，在配置上可以削減A/D變換器等昂貴的部件，使切換更流暢。
基於本公司的開發系統，核心晶片由DSP(TMS320C32)變為RISCCPU(SH7065)的過程中，無需因考慮電脈衝計數等因素而大幅修改程式。這是因為其採用了特有的模擬浮動小數點，使固定小數點和浮動小數點之間的程式轉移變得簡單。而這些都可以通過本公司的標準庫(PEOS)來實現。
3結束語
至今為止，單元逆變器的控制板在日本國內的銷售已經超過300套，並且現在仍在持續生產。通過本公司的開發系統，我們相信完全能夠協助用戶在開發產品的過程中縮短研發時間，早日實現量產，並提高產品質量。
