雷射測長儀

百科名片

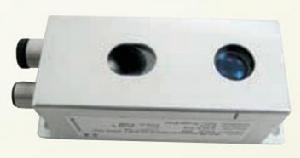

雷射測長儀是採用頻率濾波法高精度的測速測長感測器，是根據中國市場特別定製的一款測速測長感測器，其精度<0.05%。它是非接觸線上精密測量物體運行速度和長度的利器。它不僅能測運行速度和長度，還能測量運行物體左右擺動量、運動方向和停機狀態。它不僅能測量大物體，也能測量細小物體,是一款性能優異的線上測速測長感測器。
工作原理
感測器系統是基於一種可靠的空間濾波方法原理，此工作方法是通過觀察穿過光柵的移動物體來實現。運動影像的重合和光柵結構導致探測器輸出信號的頻率被測物的移動速度相匹配。

套用領域
板材、管材線上切割監控，電纜或砂紙長度速度測量等；也適用於絨布、毛皮等紡織品、塗層或粘膠表面、泡沫橡膠表面物體的測速測長。
滾軋成形檢測
對於所有金屬行業公司來說，減低生產成本和損耗是至關重要的。在擠壓設備和金屬切割套用領域中，單個或整扎產品不正確的切割長度可能會導致返工和浪費。滾軋成形機器與切割機器聯同使用，為了產出最大化和減少浪費材料。這些產品將近有千分之一寸的公差
這些產業任何形式的維護造成機器停機或重新載入都會造成重大的損失。因此，用非接觸式系統測量其長度能有助於減少因維護造成的停工期。
每次系統中新的滾筒重新加裝時，整個系統必須要加速以此避免任何因上料時造成的損失。
這些高精密感測器能精確地測量恆速度，但在加速度時未能測量速度和長度，結果造成錯誤的切割或測量出錯誤的控制參數。
因為系統軟體的模組性，在測量算法中任何形式的定製都是可行的，最終對有特定難度的測量套用提供了完整的解決方案。

概述

EGB6300A雷射測速儀（北京貝諾）利用一種特殊形式的雙束雷射干擾技術來測量物體的運動速度，具有極高的測量

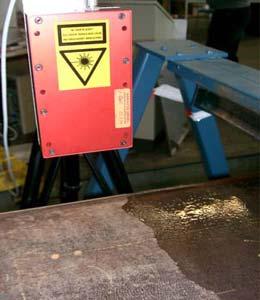

EGB6300A雷射測速/測長儀

精度，並依據一段時間內綜合的速度來測量長度。雷射束交叉成一定角度並形成均勻分布和明暗相間的條紋（條紋間距由雷射波長和光束角度決定），運動表面反射回的雷射通過條紋圖案時呈散射狀，這樣就可以通過一個和運動表面的速度成正比的頻率（即所謂的都卜勒頻率）來調節雷射強度，不需要在運動物表面做任何標記，雷射探頭會收集反射光並將其轉換成電信號，複雜的運算法則，加上高性能DSP（數位訊號處理器）的計算可確保實際速度和長度的精確度可達0.05%或更好。特點

非接觸測量消除了由於接觸式編碼器滾輪和輥之間的相對滑動、振動帶來的不確定因素。

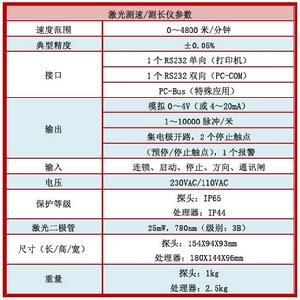

EGB6300雷射測速/測長儀

不受物料表面的影響（結構、顏色、光澤度、發射率、吸光性、粗糙度等）。
精度和複測精度高。
具有控制和記憶功能。
連續自動校準，無需現場參數調整。
體積小巧，使用和操作簡便。
直接替換老式轉速計。
無需做標記，無滑脫現象。
配有水冷保護和空氣吹掃裝置，適合各種複雜的工業環境。套用

軋鋼生產線生產速度測量、長度測量。

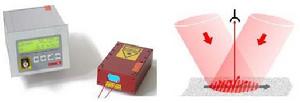

EGB6300A雷射測速/測長儀

剪下線定尺切割測量、長度驗證。
冷軋生產線延伸率計算控制。
工藝控制（速度和長度差異測量、數據採集、速度平衡和監控）。
編碼器和轉速計的校準。
造紙和紙板（漿粕速度、輥速、卷長）。
印刷工業（差速、滑脫探測、物件長度）。
層壓、複合材料（速度平衡）。
紡織、無紡布（編碼器校準、速度監控）。
塑膠盒擠出（速度平衡、擠出速度、薄膜和型材等的長度測量）。
建築和絕緣材料（速度平衡、速度監控）。
電纜和電線（伸長率和收縮率控制）。
