系統特性:
集成4HZ 更新率GPS,可擴展北斗、GLONASS 組合導航;
􀂾 集成數字式空速、氣壓感測器,0.1mba 高精度,高度測量可擴展
無線電高度計;
􀂾 集成低成本低重量IMU,通過帶GPS 修正的Kalman 濾波計算最貼
近真實情況的飛機姿態,動態精度±2º,消除瞬時加速度、陀螺漂
移對姿態計算的影響;
􀂾 使用跳頻遙控信道傳輸遙控指令,跳頻902~930MHZ,屏棄普通無
線遙控器,相當於擴展了跳頻抗干擾遙控增程器,遙控控制距離增強到電台的控制距離(地對空10~50km 以上),抗干擾性極強抗
干擾性極強,在電磁環境複雜地區仍然能安全可靠的手動遙控無
人機;
􀂾 定位系統可擴展差分GPS,實現精準航線控制與自動滑降;
􀂾 可外接高精度慣性導航組件,各類AHRS、垂直陀螺,並可外接渦
噴發動機電子控制單元(ECU);
􀂾 可控制機載伺服雲台轉動,CCD 變焦,算法可控制雲台鎖定地面
固定目標;
􀂾 定時、定距相機拍照控制,並在機上保存拍照時的飛機遙測參數;
􀂾 提供半自主控制,操作員僅僅進行搖桿的左右操作,在定高狀態
下自動控制無人機飛行;
􀂾 實時修改、上傳航線,實時調整飛行控制參數;
􀂾 飛行操控手的所有操作動作均有數字記錄,可回放分析操控過程;
實時顯示3 軸加速度值、3 軸陀螺值等IMU 感測器信息;
􀂾 7—20V 寬電壓輸入,12 位A/D 採集電壓監控;
􀂾 多種PID 組合控制算法,256~1024 個任務航路點,12 個制式航線,
航段速度、高度、半徑和任務可單獨設定;
􀂾 “傻瓜式”操作,多種飛行控制方式:全自主彈射起飛、全自主
手擲起飛、全自主巡航飛行、全自主“一鍵式”回收、點哪飛哪、
就地盤旋;完全夜航功能;
􀂾 用戶可設定的安全保護功能;電壓監控、發動機轉速監控,發動
機滅車、意外安全保護;
􀂾 支持實驗室模擬飛行功能,足不出戶預先判斷飛行效果;
􀂾 9 通道舵機輸出,支持定時、定距控制拍照任務舵機動作,支持
開傘、切傘、開艙、拋撒等舵機動作;
􀂾 支持完全副翼轉彎、壓坡度橫滾轉彎,支持常規、V 尾、H 尾、三
角翼等各種布局;
􀂾 搭載在系留平台高空懸浮7 天考核,經過軍品裝備驗收程式嚴格
考核,高低溫、振動、衝擊、電磁兼容等各項指標符合國軍標;

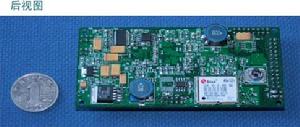

系統硬體資源介紹:
􀂾 電源晶片:lm2596,允許輸入電壓7-20V,為系統提供穩定電源;
􀂾 中央處理器:ATMEL 公司的AT91RM9200,工業級,主頻200MHZ;
􀂾 外部動態存儲器:1 片SDRAM,HY57V641620E;
􀂾 FLASH : 1 片512K 的DATAFLASH ; 可擴充32M 的FLASH ,
RC28F320J3C-125;
􀂾 串口:4 個全雙工串口,包含1 個DBG 口;
􀂾 調試及下載接口:一個標準10 芯JTAG 口;
􀂾 FPGA:ALTERA 公司的CYCLONE 系列EP1C3T100;
􀂾 LED 指示燈:兩個貼片LED,可由程式及FPGA 代碼控制點亮與熄
滅;
􀂾 GPS 模組:UBLOX 的LEA4 代或5 代產品,支持4HZ 刷新率;可擴
展差分GPS;
􀂾 壓力計:兩個MS5534A 氣壓感測器,數字SPI 匯流排,精度0.1mba,
可獲得氣壓高度與空速;
􀂾 電壓轉換晶片:一片AD7998,8 個獨立通道,12 位轉換精度,TWI
匯流排;
􀂾 其它:留有系統擴展接口,輸出到舵機的信號全部由驅動晶片
74LVC16245 進行了隔離;
􀂾 IMU:系統外接Analog Devices 公司新推出的集成3 軸加速度計
及3 軸陀螺的整體IMU 器件ADIS16355,解決了感測器精確正交
的問題,且成本低廉。
軟體介紹:
a.飛控核心軟體:
運行於嵌入式飛控板上的核心固件程式,超過8000 行代碼,
包括數據融合、姿態解算、導航控制、參數調整、航線上傳、制
式航線、PID 控制、相機控制、雲台控制、目標鎖定、特殊情況
處理、模擬飛行等實用功能;
b.FPGA 里的Verilog HDL 代碼:
包含多通道脈寬計數器、脈寬產生器、外置看門狗、並行數據、
地址匯流排操作、SPI 匯流排產生等模組;
c.地面站系統軟體:
地面控制系統軟體在無人機飛行前進行任務航路規劃,在無人
機飛行過程中顯示飛行區域的電子地圖、航跡、飛行參數、飛機
的姿態航向參數。飛行中所有飛行參數和導航數據可實時下傳並
記錄。操作者可通過航跡規劃和路徑調整進行各種任務的控制執
行。地面控制系統的人機界面讓操作者可方便的修改航路點、目
標航向並監視飛行狀態;
