簡介
隨著我國城市化進程加快，電力架空線路走廊的資源越來越少。正在開展前期工作的500kV錢江輸變電工程就是為了滿足杭州錢江新城負荷快速增長，避免多回220kV走線而建設的。該工程在靠近城市負荷中心建設500kV錢江變，採用雙回500kV輸電線路從喬司變供電。由於該輸電線路工程經過杭州城郊經濟發達地區，沿線房屋密集，拆遷費用遠大於工程本體投資。為儘量減少拆遷範圍，要求雙回輸電線路壓縮線間距離; 同時由於該工程靠近杭州筧橋機場，在機場4km側淨空範圍內鐵塔全高不超過50m。在限寬、限高的約束條件下，新設計的500kV雙回垂直排列緊湊型線路為工程的順利建設實施提供技術依據。
緊湊型架空送電線路是指通過對導線的最佳化排列，三相導線間無接地構件，達到提高自然輸送功率、減少線路走廊寬度，提高單位走廊輸電容量的架空送電線路輸電技術。
相比於以往緊湊型輸電線路主要側重在提高輸送容量不同，新設計的500kV雙回垂直排列緊湊型線路主要為了解決壓縮線路走廊、降低整塔高度，其次為了提高輸送容量 。
常用塔型

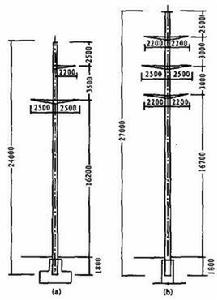

500 kV 雙回線路基本採用垂直排列鼓型、傘型塔型，直線塔懸垂串採用“I”型或“V”型串。“V”串緊縮型塔由於壓縮了線間距離，常用於走廊擁擠地區。這2種塔型塔頭高度基本在25m左右，整塔高度至少在55m以上，不適宜限高50m地區。
政平至宜興500kV雙回倒三角排列緊湊型線路整塔高度較低，但邊導線間距離在26m左右，是“V”串緊縮型塔線間距離的2倍左右，因此不適宜用於走廊狹窄地區。500kV雙回垂直排列緊湊型塔邊導線間距離僅11.7m，層間距僅7.1 m，整塔高度不超過50m，輸送自然功率約為倒三角排列方式的95%，單位走廊輸送功率提高1.57倍。
500kV雙回垂直排列緊湊型塔在國內尚屬首次提出，相間距離和回間距離大大壓縮，電磁環境水平未知; 且該塔型主要套用於經濟發達地區，隨著人們對環保問題的日益關注和維權意識的不斷增強，電磁環境水平更是設計中需重點關注的問題。500 kV電網的電磁環境問題主要包括工頻電場、可聽噪聲、無線電干擾等方面。工頻電場效應包括長期生態影響和短時暫態電擊，無線電干擾主要是對附近無線電信號的接收質量產生影響，可聽噪聲使線路附近的居民感到煩躁不安，嚴重時使人難以忍受。為了使垂直排列緊湊型線路的電磁環境水平滿足規範值，並儘量最佳化電磁環境水平，本塔型考慮採用6分裂導線布置方式，根據輸送容量要求採用6×300 mm 導線截面。
電磁環境限值標準
交流架空輸電線路的電磁環境限值的確定依據主要包括HJ /T 24—1998《500 kV 超高壓送變電工程電磁輻射環境影響評價技術規範》、GB 15707—1995《高壓交流送電線無線電干擾限值》、GB 3096—2008《聲環境質量標準》、GB 50545—2010《110 kV～750 kV架空輸電線路設計規範》、DL/T5217—2005《220 kV ～ 500 kV 緊湊型架空送電線路設計技術規定》等，主要指標如下。
(1) 工頻電場：居民區場強控制值取7 kV/m，非居民區為10kV/m，線路臨近民房時，房屋所在位置離地1.5m 處的最大未畸變場強不超過4kV/m；
(2) 可聽噪聲：距邊相導線投影外20m處，濕導線條件下不超過55dB；
(3) 無線電干擾：距邊相導線投影外20m離地2m高處，頻率0. 5MHz時的無線電干擾限值為55dB 。
總結
(1) 新設計的500kV雙迴路垂直排列緊湊型塔滿足了限寬、限高地區雙迴路建設需求。
(2) 該緊湊型塔型電磁環境水平滿足規範限值要求，與常規運行的500kV雙迴路“V”串緊縮型線路相比，電磁環境水平更優; 與已經投入運行的雙迴路倒三角排列緊湊型線路相比，電磁環境水平相當，但走廊寬度更小。
(3) 線路的電磁環境與導線分裂數、子導線直徑、分裂間距、線間距離和相序布置有關 。
