雙組分體系

目前,在我國的塗料市場上,醇酸、TDI加成物型的雙組分聚氨酯漆仍然占有重要的位置,以其性價比較高的優勢占有較大的市場份額,在一些行業領域中其對漆膜硬度有較高的要求,因此就該體系漆膜的硬度作一粗淺的討論。

1試驗部分

1.1原料

中油度醇酸樹脂(自製);TDI加成物型固化二甲苯(氨酯級);醋酸丁酯(氨酯級)。

1.2配漆

固化劑和醇酸樹脂分別按—NCO基團與—OH基團的摩爾比0.8∶1、1.2∶1配漆。

1.3漆膜硬度的檢測

制板及硬度檢測按GB1727-92、GB/T1730-93,分別在60℃、80℃、100℃條件下乾燥測定,其檢測結果分別見表1～表3,圖1～圖4所示。

　

雙組分體系

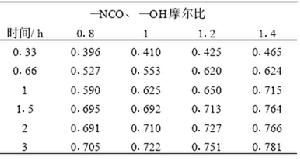

表160℃條件下漆膜硬度增長變化
