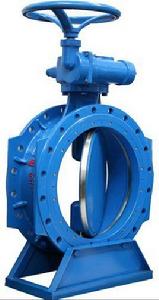

簡介
雙向金屬密封系列蝶閥，是自1997年以來開發設計出來的新型蝶閥，該新型系列蝶閥科學地採用了新技術、新工藝和優質材料製作，使該閥可靠性強，減少和避免了在使用期間的維修，使用壽命長，具有很好的使用效益和社會效益。其產品在業內有一定的價格優勢和技術優勢1.2手動雙向金屬密封蝶閥、電動雙向金屬密封蝶閥其技術性能和材質不但完全符合和滿足於、而且還高於和優於國家的相關標準要求和技術要求，以及產品的驗收、交貨、安裝和使用要求。
適用條件
適用工況條件
公稱壓力：0.25MPa（2.5kg）、0.6MPa（6kg）、1.0MPa（10kg）、1.6MPa（16kg）、2.5MPa（25kg）。
PH 值：4 —9
符合標準
所有產品在設計和製造過程中都嚴格按照GB/T19001—1994 idt ISO9001:1994質量體系設計、開發、生產、安裝和服務的質量保證模式執行，並獲得證書。所生產的蝶閥系列產品均符合如下標準：
設計製造：GB12238—89標準
結構長度：GB12221—89標準、GB/T15188.1-94標準
法蘭連線：GB/T17241.6—98和GB9115—88、GB12380—90、GB4216.4標準
流量、流阻係數：JB/T5296-91標準
壓力試驗：GB/T13927—92標準
壽命試驗：JB/Z248-85標準
閥門標誌：GB12220—89標準
產品標牌：JB8標準
型號編制：JB308-75標準
電動裝置：GB/T8528—1997和GB12222—89、GB12223—89標準
手動裝置：JB/T8531-97標準
漆膜試驗和塗漆：GB9286、SDZ014標準
鋼材表面鏽蝕、除銹等級：GB8982標準
包裝、儲運圖示標誌：GB4879標準
防鏽包裝：GB191標準
供貨要求：GB12252標準
採用材質：灰鑄鐵HT200—400符合GB12226—89標準；球墨鑄鐵QT450—10符合GB12227—89標準；碳素鋼Q235A符合GB12228—89標準；不鏽鋼符合GB1220標準；銅合金符合GB12225—89標準；丁腈橡膠NBR符合HG4—329標準；石墨填料JB1712-91標準；通用閥門材料JB/T5300-91標準；
部件材料
閥體：球墨鑄鐵QT450 閥 體 密 封：不銹耐酸鋼1Cr18Ni9Ti
閥板：球墨鑄鐵QT450 閥 板 密 封：不銹耐酸鋼1Cr18Ni9Ti
閥軸：不鏽鋼2Cr13 閥 軸 密 封：柔性石墨
軸套：錫青銅 蝸 輪 箱：球墨鑄鐵QT450
蝸輪：球墨鑄鐵QT450 蝸輪箱密封：丁腈橡膠NBR
蝸桿：不鏽鋼2Cr13 手輪或方頭：球墨鑄鐵QT450
閥軸密封調整螺栓：不鏽鋼2Cr13 閥體調整伸縮限位螺栓：不鏽鋼2Cr13
特性描述
雙向金屬密封伸縮蝶閥的特性描述
6.1 該系列蝶閥機械結構合理、可靠，軸與閥板緊密裝配後用銷機械地固牢。
6.2 蝶閥本體是伸縮型結構，閥體既能伸長又能縮短，能自動補償管線所產生的軸線位移和小量錯位、撓曲，伸縮節密封圈採用壓盤壓合，密封性能好。
6.3 閥體伸縮裝置設有調整伸縮的機構，調整閥體伸長或縮短極為方便可靠。安裝閥門或拆卸閥門簡易方便、省功、省時。
6.4 閥體伸縮裝置還設有限位機構，可控制閥體的伸縮量，能有效防止閥門關閉後管內介質壓力或其它外力使閥體伸長過量。
6.5 閥軸採用半軸結構，閥板採用桁架式結構，閥門耐壓強度高、流阻小、過流面積大、節省能源。
6.6 閥門採用雙偏心球面密封結構，關閉時閥板密封面隨偏心位移靠向閥體密封圈進行擠壓密封，密封圈受壓均勻，密封性能可靠；由於開啟時閥板只需轉過很小一個角度，閥板密封面就與閥體密封圈脫離了，就減少了密封面之間的磨擦，使閥門經久耐用。
6.7 閥體、閥板密封材料全部採用1Cr18Ni9Ti不銹耐酸銹鋼，閥門密封面具有耐腐蝕不結垢、不老化、不易損、堅固性好、使用壽命長等特點。
6.8 驅動裝置與閥門連線處設有軸向密封檢查調整孔，軸向密封通過檢查調整孔即可調整或更換，不需再拆卸驅動裝置和其它部件。閥軸密封採用柔性石墨，摩擦係數小、不宜老化，耐磨損時效長。
6.9 新型驅動裝置通過對機械結構和受力部位的改進，不但使傳動機構的受力強度增加了數倍以上，避免了因啟閉閥門時用力過大損壞傳動機構，而且還具有開啟輕便靈活、啟閉圈數少，閥板能穩定地停留在任意中間位置等優點。
6.10 新型驅動裝置均採用全密封護外型結構，確保驅動裝置能完全防塵、防潮和防水，閥門無論使用於任何工況，驅動裝置都能始終處於良好的潤滑狀態 ，保證了閥門的使用壽命。
6.11 通徑在DN500以上規格的閥門，手動驅動裝置採用雙向同步開啟顯示機構，可從上面和側面兩個方向觀察閥門的關閉或開啟狀態，便於臥式安裝。由於蝶閥的閥板是在閥腔內啟閉的，因此臥式安裝後閥腔底部是暢通無阻的，隨著閥門的關閉過流面積逐漸縮小。
6.12 每台蝶閥都配有可調開、關的機械限位裝置和閥板啟閉位置的相關顯示機構，驅動手輪的輪緣上均有明顯的開、關方向箭頭和“開”、“關”等字樣的標示。
6.13 電動驅動裝置具有手動和電動兩用功能，帶有手動、電動切換機構，電動時手輪不會旋轉，手輪驅動時不會引起電機轉子轉動。
6.14 電動驅動裝置防護等級為IP54。
6.15 閥門所有零部件、填料及密封件均採用無毒無害材料，閥門內腔防腐採用靜電噴塗環氧樹脂工藝，噴後電爐烘結，具有很強的附著力，厚度可達0.4—0.8mm，防腐性能好、時效長，避免對水造成二次污染。
7 、雙向金屬密封蝶閥的特性描述
7.1 該系列蝶閥機械結構合理、可靠，抗壓性能強、啟閉可靠，具有正、反雙向密封功能。安裝中不受介質流向的限制，也不受空間位置的影響，可在管道上任意安裝。
7.2 該系列蝶閥閥軸採用半軸結構，閥板採用桁架式結構，軸與閥板緊密裝配後用銷機械地固牢，閥門耐壓強度高、流阻小、過流面積大、節省能源。軸套採用自潤式錫青銅，摩擦係數小（<0.16），啟閉靈活。
7.3 該系列蝶閥採用雙偏心球面密封結構，同6.6後項。
7.4 閥體密封圈用不銹耐酸鋼製作、採用機械方式固定在閥體上，閥板密封材料均採用不耐酸銹鋼，閥板密封面為球面，具有耐腐蝕不結垢、不老化、不易損、堅固性好、使用壽命長的特點，
7.5 驅動裝置與閥門連線處設有軸向密封檢查調整孔，軸向密封通過檢查調整孔即可調整或更換，不需再拆卸驅動裝置和其它部件。閥軸密封採用柔性石墨，摩擦係數小、不宜老化，耐磨損時效長。
7.6 具有開啟輕便靈活（開啟力矩N·m≤30kg）、啟閉圈數少、閥板能穩定地停留在任意中間位置等優點。
7.7 新型驅動裝置均採用全密封護外型結構，確保驅動裝置能完全防塵、防潮和防水，閥門無論使用於任何工況，驅動裝置都能始終處於良好的潤滑狀態 ，保證了閥門的使用壽命。
7.8 DN500以上蝶閥的手動驅動裝置採用雙向同步開啟顯示機構，可從上面和側面兩個方向觀察閥門的關閉或開啟狀態，便於閥門臥式安裝，由於蝶閥的閥板是在閥腔內啟閉的，所以臥式安裝後閥腔底部是暢通無阻的，隨著閥板的關閉閥腔過流面積逐漸縮小，而過流面積越小，水的流速就越急，這樣利於沖走閥門中的雜物，避免因雜物使閥門關不到位甚至損壞密封圈。
7.9每台蝶閥都配有可調開、關的機械限位裝置和閥板啟閉位置的顯示機構，驅動手輪的輪緣上均有明顯的開、關方向箭頭和“開”、“關”字樣標示。
7.10 電動驅動裝置具有手動和電動兩用功能，帶有手動、電動切換機構，電動時手輪不會旋轉，手輪驅動時不會引起電機轉子轉動。
7.11 電動驅動裝置防護等級為IP54。電動機絕緣等級為E級，電動機工作電壓為380V、50HZ。電源主電路為380VAC、50HZ，二次控制電路為220VAC、50HZ。
7.12 閥門所有零部件、填料及密封件均採用無毒無害材料，同6.15後項。
7.13 DN800以上的蝶閥均可配帶閥門支撐座和起吊環，便於安裝並避免損壞設備。
