防雷均壓環

防雷均壓環是高層建築物為防止雷電側擊而設計的環繞建築物周邊的水平避雷帶，在《建築物防雷設計規範》GB50057-2010中已把“均壓環”更名為“等電位連線環”。

基本信息

• 中文名：防雷均壓環

• 內容：防雷環繞建築物的水平避雷帶
• 標準：GB 50057-2010
• 定標時間：2010年版

做法

1、《建築物防雷設計規範》GB50057-2010中綜合第4.2.4第4款及第7款，第一類防雷建築物從30米以內起每六米設一道；而對第二類和第三類防雷建築物沒有作出要求。

2、《民用建築電氣設計規範》JGJ16-2008中，11.3.3條第2款以及11.4.3對第二類和第三類防雷建築物作出要求，分別是超過45米、60米結構圈樑中的鋼筋應每三層連成閉合迴路，並應同防雷裝置引下線連線。

均壓環所有引下線、建築物的金屬結構和金屬設備均應連到環上，均壓環可利用電氣設備的接地幹線環路。

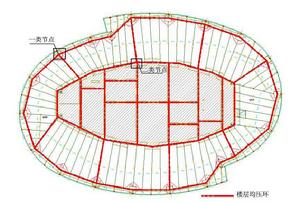

在設計上均壓環應形成閉合圈，此閉合圈必須與所有的引下線連線。要求每隔一段高度設一均壓環

Design code for protection of

structures against lightning
