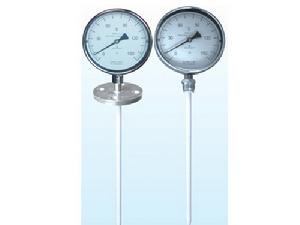

防腐雙金屬溫度計

包層厚度：~1.0mm，也可由用戶指定；防腐質量檢驗：採用電火花微孔探傷檢測，電壓12kV，頻率 不擊穿；金屬保護管材質：304；或由用戶指定；金屬保護管外徑：Ф6，Ф8，Ф10；連線方式：(1) 可動外螺紋：公制、英制，由用戶指定；(2)

簡介

工業用系列防腐雙金屬溫度計是採用先進的加工技術，將聚四氟乙烯燒結在測溫保護管及連線裝置金屬表面，以確保感測器與介質接觸部位不被腐蝕。可廣泛套用於各類化工企業，可測量任何種類、任意濃度的酸、鹼及強氧化劑等工藝介質的溫度。測量範圍：-60~40℃，0~50、100、150、200、250℃，也可以由用戶指定；

技術參數

精度等級：1.5%F.S

工作壓力：最大使用壓力4.0MPa；
F4 包層厚度：~1.0mm，也可由用戶指定；
防腐質量檢驗：採用電火花微孔探傷檢測，電壓12kV，頻率 1.6 X 106Hz 不擊穿；
金屬保護管材質：304；或由用戶指定；
金屬保護管外徑：Ф6，Ф8，Ф10；
連線方式：(1) 可動外螺紋：公制、英制，由用戶指定；(2) 法蘭連線：公制、英制，由用戶指定；
指示表外徑：D= Ф80，Ф100，Ф150；

型號及規格

型號	安裝形式	公稱壓力	插入長度L
WSS-481F WSS-411F WSS-401F WSS-581F WSS-511F WSS-501F	可動外螺紋	4.0MPa以下	100 150 200 250 300 400 500 750 1000 1250 1500 2000
WSS-482F WSS-412F WSS-402F WSS-582F WSS-512F WSS-502F	固定法蘭

注意事項

防腐雙金屬溫度計保護管外襯聚四氟乙烯包層較薄，易被尖硬物質刺破，在拆箱、安裝過程中要小心，以免刺穿碰壞。驗收檢驗：聚四氟乙烯保護管出廠前已經嚴格檢驗，但為防止拆箱、運輸過程的損壞，使用前應外觀檢查，並採用電火花微孔探傷檢測，電壓12kV，頻率 1.6 X 106Hz不擊穿；聚四氟乙烯固定螺紋，工作壓力為0.6MPa，安裝時用力適當，鬆緊適度，以免擰壞聚四氟乙烯固定螺紋。

附則

訂貨時需註明型號、分度號、總長及插入長度 (L 及Ⅰ)、金屬保護管外徑及材質、連線裝置形式及規格、數量；固定螺紋採用聚四氟乙烯，在螺紋規格前加“F”，如：FM27×2；如有特殊要求，請在訂貨時詳細說明。
