簡介

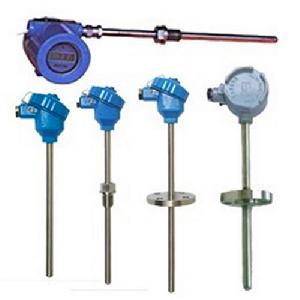

防爆型熱電阻,工業用防爆熱電阻作為溫度測量和控制的感測器與顯示儀表配套，以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。防爆型熱電阻
的詳細介紹工業用防爆熱電阻作為溫度測量和控制的感測器與顯示儀表配套，以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。
我公司生產的化工專用防爆熱電偶、防爆熱電阻產品防爆性能按國家頒布的“爆炸性環境用防爆電器設備”標準設計製造，熱電特性符合國際IEC標準，並經國家儀器儀表防爆安全監督站測試合格.防爆熱電偶 ，防爆熱電阻的結構、原理與裝配方式基本相同，主要區別是隔爆產品接線盒（外殼）在設計上採用高強度鋁合金壓鑄而成，並具有足夠的內部空間，壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散－－傳爆.只要用戶嚴格遵守產品使用規則,防爆熱電阻產品就能達到可靠的防爆效果。
基本信息
防爆熱電阻特點 | ? |
壓簧式感溫元件，抗振性能好； |
測量精確度高； |
毋須補償導線，節省費用； |
進口薄膜電阻元件，性能可靠穩定。 |
防爆熱電阻工作原理 | ? |
防爆熱電阻是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸後的火焰和溫度傳不到腔外，從而進行隔爆。 |
防爆熱電阻主要技術參數 | ? |
產品執行標準 IEC751 JB/T18622-1997 JB/T8623-1997 JB/T5518-91 |
常溫絕緣電阻 | ? |
防爆型熱電阻在環境溫度為15—35°C，相對濕度不大於80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。 |
測量範圍及允差 | ? |
型號 | 分度號 | 測溫範圍 | 精度等級 | 允許誤差 |
WZP | Pt100 | -200-+500 | A級 | ±（0.15+0.002） ltl |
B級 | ±（0.30+0.005） ltl | |||
WZC | Cu50 Cu100 | -50-+100 | －－- | ±（0.30+0.005） ltl |

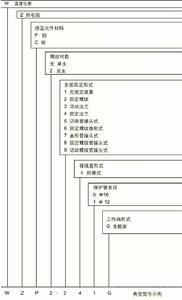

型號命名方式 |
系統組成
（1）熱電阻測溫系統一般由熱電阻、連線導線和顯示儀表等組成。必須注意以下兩點：①熱電阻和顯示儀表的分度號必須一致
②為了消除連線導線電阻變化的影響，必須採用三線制接法。具體內容參見本篇第三章。
（2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不鏽鋼套管組合而成的堅實體，它的外徑一般為φ1~φ8mm，最小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯後小；
②機械性能好、耐振，抗衝擊；
③能彎曲，便於安裝
④使用壽命長。
（3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用於測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若採用焊接修理，焊後要校驗合格後才能使用。
結構特點
（1）精通型熱電阻：工業常用熱電阻感溫元件（電阻體）的結構及特點。從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。為消除引線電阻的影響同般採用三線制或四線制。（2）鎧裝熱電阻：鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不鏽鋼套管組合而成的堅實體，它的外徑一般為φ2~φ8mm，最小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯後小；
②機械性能好、耐振，抗衝擊；
③能彎曲，便於安裝
④使用壽命長。
（3）端面熱電阻：端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用於測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻：隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用於Bla~B3c級區內具有爆炸危險場所的溫度測量。
