簡介
鎧裝熱電阻
端面熱電阻
防爆型熱電阻目前套用最廣泛的熱電阻材料是鉑和銅： 鉑電阻精度高，適用於中性和氧化性介質，穩定性好，具有一定的非線性，溫度越高電阻變化率越小；銅電阻在測溫範圍內電阻值和溫度呈線性關係，溫度線數大，適用於無腐蝕介質，超過150易被氧化。中國最常用的有R0=10Ω、R0=100Ω和R0=1000Ω等幾種，它們的分度號分別為Pt10、Pt100、Pt1000； 銅電阻有R0=50Ω和R0=100Ω兩種，它們的分度號為Cu50和Cu100。其中Pt100和Cu50的套用最為廣泛。
主要分類
1）普通型熱電阻
從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。
2）鎧裝熱電阻
鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不鏽鋼套管組合而成的堅實體，它的外徑一般為φ2--φ8mm，最小可達φmm。與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯後小；②機械性能好、耐振，抗衝擊；③能彎曲，便於安裝④使用壽命長。
3）端面熱電阻
端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用於測量軸瓦和其他機件的端面溫度。
4）隔爆型熱電阻
隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用於Bla--B3c級區內具有爆炸危險場所的溫度測量。
熱電阻型號為：WZ□□-□□□下面是每個字母代表的意思：
W----溫度儀表
Z----熱電阻
□----熱電阻材料（P-鉑電阻、C-銅電阻）
□----支數（空位為單支，2為雙支式）
□----安裝固定形式（1、無固定裝置式。2、固定螺紋式。3、活動法蘭式。4、固定法蘭式。5、活動法蘭角尺式。6、固定螺紋錐形保護管式
□----接線裝置（0、鎧裝保護帽帶引線。1、接線板。2、防濺接線盒。3、防水接線盒。4、防爆接線盒。5、防噴接線盒。6、圓接外掛程式。7、扁接外掛程式 8、顯示防爆接線盒。9、鎧裝手柄帶線及插頭。R、保護帽帶金屬軟管。Z、簡易接線柱。F、防腐接線盒
□----直徑序號（0--Φ16mm保護管。1--Φ12mm不鏽鋼管。

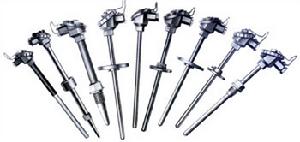

選型結構
（1）精通型熱電阻：工業常用熱電阻感溫元件（電阻體）的結構及特點。從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。為消除引線電阻的影響同般採用三線制或四線制。
（2）鎧裝熱電阻：鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不鏽鋼套管組合而成的堅實體，它的外徑一般為φ2~φ8mm，最小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯後小；
②機械性能好、耐振，抗衝擊；
③能彎曲，便於安裝
④使用壽命長。
（3）端面熱電阻：端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用於測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻：隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用於Bla~B3c級區內具有爆炸危險場所的溫度測量。
選型參數
| 引線形式 | 套管外徑φ | 套管材質 |
| 單支式 | φ2 | 1Cr18Ni9Ti |
| φ3 | ||
| φ4 | ||
| φ5 | ||
| φ6 | ||
| φ8 | ||
| 雙支式 | φ3 | |
| φ4 | ||
| φ5 | ||
| φ6 | ||
| φ8 |
