一、技術簡介
1、無機活性保溫材料以保溫石、鈣粉、桔梗、等作為主要原料，採用先進的生產工藝和化工技術經多次試驗研究而成的閉孔無機活性保溫材料。產品具有防火阻燃，變形係數小，抗老化，性能穩定，生態環保性好，與牆基層和抹面層相容性好，安全穩固性好，可與建築物同壽命。2、主要性能指標
表乾密度：≤385kg/m；
導熱係數：≤0.042W/(m·k)
抗拉強度：≥0.45MPa
體積吸水率：≤1%
燃燒性能：A級
系統性能指標滿足JGT 283-2010的相關規定
3、適用範圍
各類建築外牆外保溫工程、小區建設保溫、鍋爐保溫
4、目前套用情況
已獲得多達10個省 省級 推廣許可證

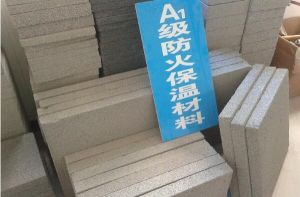

防火保溫材料二、粉狀防火保溫材料的施工方法
1. 無機隔熱保溫材料配置（以下講解以WW保溫材料為例）根據不同地區、不同季節、不同氣候特點、不同空氣濕度、不同基層牆體材料按“WW”無機保溫隔熱材料與水重量約1.5：1左右的比例，放置攪拌機攪拌3—5分鐘達到適宜操作即可。初凝時間在2小時左右。
2. 無機隔熱保溫材料的使用
先將基層牆體沖洗乾淨並保持濕潤後（若混凝土等光面牆體需提前一天做常規界面砂漿甩漿處理），將攪拌好的“WW”隔熱保溫材料直接批抹在基層牆體上或抹平水泥砂漿上。第一遍以均勻密實將牆體覆蓋為主，厚度掌握在10㎜左右，當第一遍材料的含水量大約在50%時，可進行第二遍批抹，批抹厚度可掌握在10—20㎜之間直至達到設計要求厚度。達到粘結牢固、不空鼓、不開裂。
一般隔熱保溫材料施工厚度在20㎜-25mm內可一次性批抹即可完成，隔熱保溫材料厚度在30㎜-40mm內可二次批抹即可完成，也可按外1內2複合保溫。全部工序當天完成，七天后便可貼上面磚，十天后便可做塗料飾面。施工工期比任何其它保溫系統節省一半以上。省工序、省時間、省費用、工期短、效益高。
3. 質量檢驗
基層牆體達到相關標準要求，保溫層厚度及構造做法應符合設計要求，各構造層之間必須粘結牢固、無脫層、無空鼓、無裂縫等現象。孔洞、線槽、線盒、管道穿牆等需後處理部位應做到：尺寸準確、邊緣整齊、線角和灰線平直方正、清晰美觀。
4. 注意事項
1) “WW”無機保溫隔熱材料現場施工時，不需要添加也嚴禁添加任何其它材料物品，以保證產品質量穩定。
2) 加水攪拌後的“WW”保溫材料隨配隨用，常規在兩小時左右用完，絕不允許次日或乾固後再次攪拌二次使用，以免影響質量效果。
3) 無機保溫隔熱材料在做牆體外保溫工程施工期間或完工後24H內，冬季環境空氣溫度不應低於5℃，夏季應避免陽光暴曬，溫度超過25℃時，需適當灑水養護，5級以上大風和雨天不得施工。
做好產品保護，對剛施工完的牆面，避免雨淋浸泡和碰撞，保持施工現場通風乾燥。每次施工完畢後要及時清洗施工工具和攪拌機具，以免影響下次使用。
三、防火保溫材料的驗收方法及標準
牆體節能工程的施工應符合《建築節能工程施工質量驗收規範》GB50411-2007、《建築工程飾面磚粘結強度檢驗標準》JGJ110和《WW無機活性牆體保溫隔熱系統企業標準》
