概述：

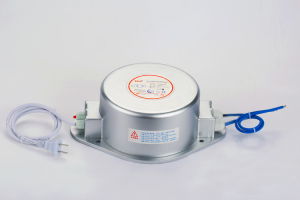

防水變壓器

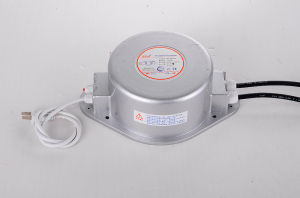

鋁殼防水變壓器 防水變壓器，顧名思義，有防水功能的變壓器，不同防水程度不同防水等級，如防潮，防雨濺，浸泡水中等。
目錄：
概念
簡介
產品分類
防水等級
認證標準
使用環境
安裝建議
概念
關鍵字:防水變壓器、防雨變壓器、灌封變壓器、防潮變壓器、防水電源變壓器、戶外防水變壓器
簡介
防水變壓器，具有防水（防潮/防雨）功能的變壓器。有專用防護防外殼（外罩），內部變壓器作灌封處理（一般採用導熱性環氧樹脂作為灌封材料），能應對高溫、潮濕、雨淋、水浸泡等惡劣環境，IP防護等級較高（IP67）。當作為戶外使用時，環境因素變化較大必須具備散熱性能好、耐高溫、耐寒、抗紫外線的要求，考慮到戶外施工及安裝使用，一般要求具備過載和短路保護。防水變壓器已在戶外燈具、城市亮化工程、礦區礦井、船舶設備、電子衛浴設備、工業霧化加濕器、醫療設備、精密儀器中等行業中得到廣泛套用。國內防水變壓器生產廠家較多，為保障防水效果，選擇時優先選用有防護等級認證（IP等級鑑定證書）的廠家。
產品分類
1.灌封變壓器
小型防水變壓器，主要目的防潮，主要套用場合PCB線路板
變壓器採用了高頻電感變壓器，或5W以下EI低頻變壓器，防護外殼（外罩）一般採用塑膠外殼或鐵外殼，變壓器骨架採用插腳式，輸入輸出採用針腳引出。
2.環形防水變壓器
採用環形變壓器做的防水變壓器，主要目的防雨淋或防水浸泡，主要套用場合戶外燈具、城市亮化工程、礦區礦井、船舶設備、工業霧化加濕器。
容量一般為40VA到2000VA，防護等級IP67，環形防水變壓器專門針戶外雨淋（室外壁掛）、水浸泡（水池、河邊、海邊）、空氣濕度大等套用場合設計。為應對戶外有可能出現的高溫環境，變壓器採用了環形變壓器，環形變壓器具有效率高、自身溫升低的優點；防護外殼（外罩）一般不再採用鐵殼和塑膠殼，而是採用鋁外殼以利於散熱；為提高產品穩壓性能及降低戶外施工安裝難度，環形防水變壓器一般設計有過載和短路保護功能；為應對白天強烈日照中的強紫外引起的線材老化，及北方冬天戶外溫度低的環境，輸入輸出引線必須採用具有耐寒和抗紫外線特性的線材。
在護欄管、地埋燈、水底燈、噴泉燈等配套防水電源的使用過程中，根據多年使用經驗，當戶外溫度低於零下30度以後，開關電源一般易出現開電啟動困難的現象，而環形變壓器完全卻不會！這也是在戶外燈具、城市亮化工程中的戶外電源，南方用開關電源多，北方用環形防水變壓器多。
變壓器類型：環形變壓器
額定功率：40W-300W/360W-500W/600W-1200W/1500W-2000W
圓形鐵殼防水變壓器 外殼類型：鋁殼
輸入電壓：AC380V/AC110V/AC220V±10%
額定頻率：50Hz/60Hz(45-60Hz通用)
輸出電壓：AC12V/AC24V/36V±2%
防護等級：IP67
保護裝置：短路保護/過載保護
抗電強度：PRI-SEC：DC2500V
絕緣阻抗：PRI-SEC：≥500MΩ
工作標誌：LED電源指示燈亮即為工作
3.EI型防水變壓器
採用EI形變壓器做的防水變壓器，主要目的防雨淋或防水浸泡，主要作為環形防水變壓器的補充。
容量一般為5VA到100VA，防護等級IP67，EI形變壓器具有結構簡單、體積小、性價比高等優點，在小功率防水變壓器作為環形變壓器的補充。因其本身功率小，發熱量小，外殼一般採用塑膠外殼（戶外專用PC材質）。
變壓器類型：EI形變壓器

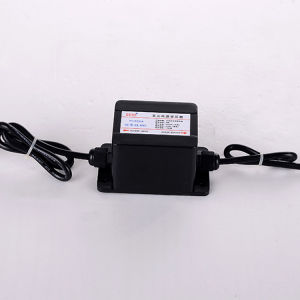

EI方形塑殼變壓器 額定功率：5W-10W/20W-50W/50W-100W
外殼類型：PC塑膠殼
輸入電壓：AC380V/AC110V/AC220V±10%
額定頻率：50Hz/60Hz(45-60Hz通用)
輸出電壓：AC12V/AC24V/36V±2%
防護等級：IP67
抗電強度：PRI-SEC：DC2500V
絕緣阻抗：PRI-SEC：≥500MΩ
4.地埋式變壓器
大型防水變壓器，採用電力變壓器的防水變壓器，主要是當電力變壓器不具備地面安裝條件需要地下安裝時使用。
容量一般從10KW-2000KW，主要套用於街道、高速公路、橋樑、隧道、停車場、機場、港口、旅遊景點等的照明和動力系統，高低壓進出線採用防水全密封、全絕緣、全螢幕蔽的接線方式。
變壓器類型：電力變壓器
額定功率：10KVA-100KVA/125KVA-500KVA/630KVA-2000kVA

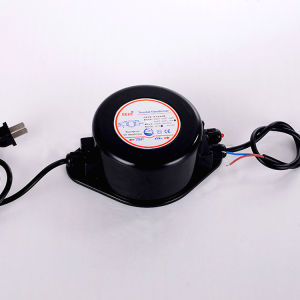

圓形塑殼防水變壓器 輸入電壓：高壓6/10kV
輸出電壓：低壓0.4kV
額定頻率：50Hz
變電相數：單相、三相
防水等級
國內防水變壓器對防水等級的鑑定，一般採用採用國際電工委員會（IEC）推薦的IP××等級標準。防水變壓器，國家質量監督檢驗局出具的鑑定證書，最高防護等級為IP67。IP67為能完全防止粉塵進入，能耐水浸泡，在戶外燈具、城市亮化工程、礦區礦井、船舶設備、電子衛浴設備、工業霧化加濕器、醫療設備、精密儀器中等行業都適用。IP68為能完全防止粉塵進入，能於一定壓力下浸水，一般適用對水深有壓力要求的潛水設備。
在戶外燈具、城市亮化工程中會常用到防雨變壓器，其防護等級為IP44，防雨變壓器簡單結構實用價低。其相對防水變壓器，防雨變壓器只有防護外殼（外罩），沒有灌封處理；防雨變壓器只能防雨淋，不能在水中浸泡。防雨變壓器按安裝方式分為兩種立式安裝和壁掛式安裝，立式安裝直接放於地面或樓頂，壁掛式安裝通過鑽孔安裝於建築物外牆牆壁上。
不同的安裝場所，等級是不一樣的。具體可參照下面的說明選定。在等級標準中，“××”是兩位數字，第一位表示對固體的防護等級，第二位表示對液體的防護等級。固體防護等級有7個等級，用0-6分別表示；液體防護等級有9個等級，用0-8分別表示。
防塵等級
0：沒有保護
1：防止大的固體侵入
2：防止中等大小的固體侵入
3：防止小固體進入侵入
4：防止物體大於1mm的固體進入
5：防止有害的粉塵堆積
6：完全防止粉塵進入
防水等級
0：沒有保護
1：水滴滴入到外殼無影響
2：當外殼傾斜到15度時，水滴滴入到外殼無影響
3：水或雨水從60度角落到外殼上無影響
4：液體由任何方向潑到外殼沒有傷害影響
5：用水沖洗無任何傷害
6：可用於船艙內的環境
7：可於短時間內耐浸水（1m）
8：於一定壓力下長時間浸水
認證標準
適用於防水變壓器的認證標準：
1.EMI：EN55022:2010(空間輻射（Radiation）&傳導（CE）)
2.EMS：EN55024:2010抗乾攏信息技術設備（ITE）的抗擾度（耐受性）限值和測量方法。
3.EN61000-3-2:2006+A1:2009+A2:2009電流諧波標準的兼容性測試
4.EN61000-3-3:2008電流諧波質量標準的兼容性測試
5.LVD：EN60950-1:2006+A11：2009+A1:2010+A12:2011信息技術設備-安全（對應國標GB4943-2001）
使用環境：
1.周圍空氣溫度-30℃至+40℃，24小時的平均值不超過+35℃；超過+40℃時變壓器的負載能力下降，低於0℃以下時，變壓器的負載能力上升，負載功率可略超出額定功率。-30℃的低溫環境環形變壓器仍可正常啟動和正常工作，低溫特性良好是環形變壓器的優勢。
2.防水變壓器目前對安裝地點海撥無要求。
3.防雨變壓器周圍空氣濕度建議最大不超過90%，月平均濕度建議不超過75%。在濕度較高的環境中，建議使用防水變壓器，防水變壓器對空氣濕度無要求。
對現場安裝的若干建議：
1.安裝現場的電網輸入電壓不宜超過防水變壓器額定電壓的10%以上（特性定製的除外）；
2.安裝現場的負載功率和電流，不宜超過防水變壓器的額定功率和額定電流；
3.不建議安裝在密封或空氣完全不流通的場所（鋁殼防水變壓器可以埋地安裝）；
4.防水變壓器選型應考慮與現場負載間的匹配問題；
5.安裝時輸入輸出引線應嚴格按照銘牌標識對應安裝；
6.現場安裝時注意輕拿輕放，以防人為碰撞損壞；
