防水堵漏
堵漏堵漏

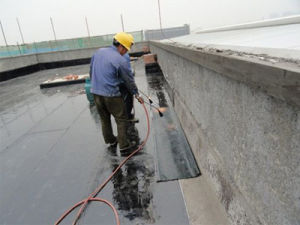

防水補漏抹面抹面
基面清理乾淨，充分濕潤後，r-1型材料加水（灰：水=1:0.4）攪拌均勻（不得含生料或團粒）成膩子狀，用抹子或刮板迅速上第一層料（厚度1mm），塗層硬化後噴水濕養護，再上第二層料（厚度1mm），上料時稍用力使塗層密實。若還有局部滲水或有濕漬，只需在滲水或濕漬部位再加塗一層，直到不滲不濕。並注意搭接，每次配料不要太多（每次攪拌應在凝結前用完），以免造成浪費。塗層硬化後要進行濕養護3d。
注意事項
拌制材料隨用隨配，攪拌好料必須在凝結前用完；儘量避開烈日下施工，若在烈日下施工塗層凝固後，應及時加遮曬措施和濕養護，0℃以下施工要添加防凍劑；材料貯存時，應置於室內乾燥處。材料袋裝拆線後，余料應紮緊口，勿受潮。
基本知識
水的特性
水是無孔不入的，它借著風壓、對流、衝擊、附著、毛細等力量，逐漸滲入建築內部，而且在滲透 的過程不易從表面發覺。換言之，找尋漏水原因必須深入“內臟”分析判斷，才能對症下藥。
壓力變化
水一旦滲透到建築物裡面，在有限的空間內，等太陽一曬，產生熱能，就形成水蒸氣，這些水蒸氣 產生大量的壓力足以破壞原有的防水層，甚至於表面的裝璜及飾材(譬如，油漆脫落、壁紙發黑、磁磚鼓 起、木質地板膨鼓)換句話說，一單位的水，如果全部變成水蒸氣，在建築物內部有限度的空間裡面，就 產生了1240倍的壓力，這個壓力的破壞性實在太可怕了。(所以我們時常發現防水膠施工在含水的泡沫水 泥上，不久就整個鼓起剝落了。)
基層要求
與防水材料接著的界面必須不可有膨鼓、起沙、蜂巢、木頭、紙屑、污泥、小石塊、也不能做在松 動不牢固的表體上，原因是附著性不良，再加上太陽紫外線破壞，建築物本身熱脹冷縮，以及水蒸氣壓 力破壞，容易造成防水層老化、失敗。
正面優於負面
如屋頂防水，直接做在屋頂表面，牆壁防水應直接做在外牆、水箱漏水直接做在水箱內層，水有壓 力會往他處擴散，房子裡死角的地方也不容易施工。這裡所講的“優於”是相對比較的，而非絕對性的 。因為隨著科技的發達，市面上陸續有人推出背水面施工的防水材料以及高低壓注入合成樹脂產生膨脹 結晶體，亦可防水，但是並非所有的場合都可成功的施工，所以非不得已，應該采正面防水施工。
圍堵容易失敗
防水應該從根源治起，用圍堵方法，水是無孔不入，也會產生壓力破壞，根源不治焉能持久，舉例來說：頂樓漏水的位置，剛好在加蓋違建房間裡面，一般人就想要從外圍作截水路，容易失敗。
止漏的定義
不管水壓的大小，不管下幾天的雨，也不管屋頂，總之房內塗料不變色，不鼓泡。
觀念
要達到防水的功效不一定要花錢，混凝土除了發生“劣化”外，本身就有防水功能。譬如說：以前所蓋的房子，外牆並沒有貼磁磚、粘石子卻也不會漏水，而別墅區的房子，做了昂貴進口防水塗膜以後，仍然有漏水現象發生！
材料不萬能的
任何一種防水材料都有它的獨特性、適用性。“一劑治百病”的觀念是錯誤的。所以如何選擇材料才是重要的課題，良好的醫生是在主導“用藥”而不是被“藥劑”牽著鼻子走“。
選用標準
防水補漏⒉透水性。
⒊抗壓、撕裂強度。
⒋耐候性、抗老化性。
⒌表面飾材料接著性

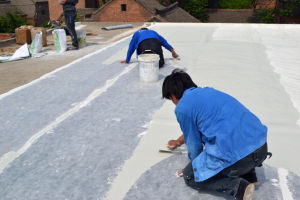

防水補漏一般做法在居室裝修的過程中，需要做防水的空間主要有衛生間，廚房，陽台等。
防水的目的主要是自己家庭在使用流水時，會通過滲漏影響樓下的鄰居。所以當自己家的屋頂漏水或滲水時，在自己的頂棚做防水是無濟於事的，必須在您樓上鄰居的地面做防水才有效果。住在一樓的用戶雖然不用做防水，但是防水也能起到隔潮，隔濕等作用。防水的一般做法是：在原有的地面用水泥砂漿找平，待乾燥後(指不潮濕)，用雙組合成聚氨酯防水塗膜勻刷3遍或用改性瀝青或玻璃絲布做兩油一布處理。要求衛生間牆面做1.2-1.5m高，廚房不低於0.5m高，陽台以外牆窗台高度為準。乾燥後儲水做24小時閉水封閉實驗，確認無滲漏後進行地面施工。如果原有房間的地面或牆面遭到破壞，則必須進行防水處理和閉水封閉實驗。
傳統施工方法
建築體漏水，那就說明是防水層處理問題，防水層外表有堅硬的瓷磚，按照傳統的方法就是把外面的瓷磚撬開，再挖開防水層，重新做新的防水層，再重新鋪設瓷磚。其中人工費、材料費、所用的時間上消耗是非常大的。
最新堵漏方法
防水補漏，傳統的理念就是漏哪裡補哪裡。而最新的防水補漏方法就是拋棄這個傳統的觀念，防水層漏，就在瓷磚外面做好防水防漏的工作，只要把外面的瓷磚表層做好了防水，防水效果也是一樣的。防水補漏施工方法：用刀去除瓷磚與瓷磚之間的防水水泥或者固膠，用烘乾機把地面烘乾等一天時間，再用和地板相同顏色的水泥填滿溝壑（地面是白色的，就用白色水泥填，地板是黑色的，就用黑色水泥填，這樣做是為了室內的美光。）再用一種特質的CPC防水劑慢慢注入水泥裡面，過個1-2天，防水劑和水泥就會牢牢吸附在瓷磚上，有效行成了一道穩固的防水層了。
超早強漿料
防水補漏⒉該產品特別適用於緊急搶修工程，如鐵路基床病整治工程（不影響列車運營的情況下）、海拔3800m的青海大坂山公路隧道注漿堵漏工程（高寒區）、雲南白虎山隧道、上海局外複線苔井隧道等十餘座隧道的注漿堵漏工程進行了成功套用，在武漢鋼鐵廠4#高爐的快速搶修中，採用研製的超早強灌漿料配製的超早強自流平混凝土，6h混凝土強度達到c30以上，套用效果非常好，節約了維修時間，減少了停產維修所帶來的巨大損失。
⒊施工方法：a、鑽孔：布孔的原則是先疏後密，中插孔，並用壓風機沖孔，將孔內沉碴、淤泥徹底清理乾淨，通過沖孔可了解孔位之間的連通關係，從而確定壓漿孔和通氣孔；b、灌漿：灌漿以前，應先進行注水試驗，以檢查孔洞是否暢通，然後將超早強自流平水泥基灌漿料按灰水比1:0.4的比例，用攪拌機製漿，將制好的漿放入貯漿桶後，通過壓力泵由管線送漿液至工作面而進行壓漿，壓漿工序可視漿液的凝結時間而定，以保證其結石強度。
⒋注意事項：a、產品宜在16℃~28℃的環境穩定下使用，在其它溫度下使用產品的凝結時間會有較大的變化，故用戶採用時，應加以說明，我們會提供低溫或高溫下的產品；b、產品應在乾燥環境下存放，保質期6個月時，應經試驗合格後使用。
改性環氧材料
⒈改性環氧樹脂灌漿材料是利用環氧樹脂的高強度，粘結力強的特點，改性它在潮濕接觸面有較好的耐久粘結力，遇水分散，可灌性好的性能，是改善混凝土密實性、補縫、補強防水的優質灌漿材料。
⒉改性環氧樹脂灌漿材料應符合如下條件才能選用
a、可灌好、凝固後不收縮、無溶出物質，可灌k=10-6~10-8cm/s，地層中可灌入0.01mm裂縫中；
b、粘結力強，可以粘結縫、濕縫、水下縫，可以粘結被油，有機物灰塵等污染的裂縫；
c、綜合力學性能和物理性能好、強度、粘結力、抗拉強度、剪下應力等指標高，能適應動荷載下施工（如高壓水頭堵水加固、捷運和公路道床加固，房屋地基加固，橋樑補強，混凝土結構和堵水補縫補強等）；
d、材料中不含溶出物質，無收縮，對環境無污染，耐腐蝕無腐蝕固結體無毒，耐久性好（粘結力），
f、待封縫材料固結後，採取從裂縫左邊至右邊（或右至左）或由下至上的方式，用灌漿泵把化學漿從灌漿咀處灌入，灌漿壓力需緩慢增加，當灌漿壓力上升到1~8mpa後，在沒有加壓的前提下，若灌漿泵的壓力表指示針在2~3min內基本不下滑，即可停止該咀灌漿，移至下一咀續灌。在灌縫過程中，若出現灌漿咀通漿情況，即將通漿咀封閉（用鐵線紮緊高壓膠管口），若出現封縫部位漏漿，即應停止灌漿，用封漏材料將部位堵位；
e、表面清理及設備維護待漿液凝固後，表面應及時清理。灌注機連續使用最多不超過10h，如中途停止工作超過30min，應及時清洗機械，清洗可用專用清洗劑或丙酮等。灌注機使用前應經常檢查，發現異常，立即予以維修，以防發生事故。
⒊裂縫修補檢測對已修補完成的裂縫，用鑽孔機進行取芯檢測。檢測結果應該是混凝土表面光滑、密實，漿液全部灌滿裂縫，並對芯樣進行混凝土強度抗壓試驗，達到原設計值
⒋塗抹修補施工修補裂縫以及塗抹高低不平處的過程如下：
1）徹底清潔和濕潤待修補的表面，去除任何鬆散料與多餘水。
2）用淨漿塗粘層配比料在修理區作基底塗抹。
3）拌合塗抹修補層配比料，直至獲得所需要的稠度。如混合料太乾，加入濕預混料；如混合料過稀，則加入規定配比的乾料，充分拌合均勻。
4）用橡皮刮板、槓尺對裂縫和不平表面施用塗抹修補配合比料。修補混合料必須能流入裂縫或風化區域，去尋找並填充所有孔隙。
5）用淨漿塗粘層配比料最後塗抹修補區，以使表面找平、光滑。
6）仔細保護已經修補的地方，避免行走，水流過等直至乾燥。
⒌永凝液RMO濃縮液的使用限制與塗層養護
1）雨雪天氣或低於10℃時施工，需採取措施。RMO濃縮液出現沉澱時，不能使用。
2）RMO塗層需要充分的養護時間，12-24h以後，正常的通行沒有傷害，對室內的使用或是不直對陽光處，允許時間為72h。周圍的條件，關係到塗層之間與最後一道塗層養護時間的需要。室外施用塗層，充分暴露於陽光下，在溫暖、乾燥天氣時迅速乾燥，過20-30min後，達到表乾時即可刮塗附加層、塗布層。若在室內，天冷、潮濕氣候下可能需要晝夜養護。作後續工序要達到實幹。
防水堵漏塗料
防水塗料的特點
⑴防水塗料在固化前呈粘稠狀液態，因此，施工時不僅能在水平面，而且能在立面、陰陽角及各種複雜表面，形成無接縫的完整的防水膜；
⑵使用時無需加熱，既減少環境污染，又便於操作，改善勞動條件；
⑶形成的防水層自重小，特別適用於輕型屋面等防水。
⑷形成的防水膜有較大的延伸性、耐水性和耐侯性，能適應基層裂縫的微小的變化。
⑸塗布的防水塗料，既是防水層的主體材料，又是膠粘劑，故粘結質量容易保證，維修也比較簡便。尤其是對於基層裂縫、施工縫、雨水斗及貫穿管周圍等一些容易造成滲漏的部位，極易進行增強塗刷、貼布等作業。
⑹施工時必須採用刷子、刮板等逐層塗刷或塗刮，故防水膜的厚度很難做到像防水卷材那樣均一，防水膜的質量易受施工條件影響。因此，選用防水塗料時，須認真了解材料的性質和特徵、使用方法、最低單位面積用量和重複塗、刮的必要性，並必須認真考慮防水層各個細部的增強處理。
防水塗料的分類
防水塗料一般按塗料的類型和按塗料的成膜物質的主要成分進行分類。
⒈按防水塗料類型區分根據塗料的液態類型，可分為溶劑型、水乳型和反應型三類。
⑴溶劑型
在這類塗料中，作為主要成膜物質的高分子溶解於有機溶劑中，成為溶液。高分子材料以分子狀態存在於溶液（塗料）中。該類塗料具有以下特性：
①通過溶劑揮發，經過高分子物質分子連結觸、搭接等過程而結膜；
②塗料乾燥快結膜較薄而緻密；
③生產工藝較簡易，塗料貯存穩定性較好；
④易燃、易爆、有毒，生產、貯運及使用時要注意安全；
⑤由於溶劑揮發，施工時對環境有一定污染。
⑵水乳型
這類塗料作為主要成膜物質的高分子材料以極微小的顆粒（而不是呈分子狀態）穩定懸浮（而不是溶解）在水中，成為乳液狀塗料。該類塗料具有以下特徵：
①通過水分蒸發，經過固體微粒接近、接觸、變形等過程而結膜；
②塗料乾燥較慢，一次成膜的緻密性較溶劑型塗料低，一般不宜在5℃以下施工；
③貯存期一般不超過半年；
④可在稍為潮濕的基層上施工；
⑤無毒、不燃，生產、貯運、使用比較安全；操作簡便，不污染環境；
⑥生產成本較低。
⑶反應型
在這類塗料中，分為雙組分和單組份兩種.雙組分由粉料部分和液料部分按一定比例配比組成。粉料由優質的水泥細砂及獨特的活性物質組成，而液料則由高技術聚合物及助劑融合而成。兩組材料混合後塗刷於水泥基面達到防水效果。單組份的防水材料，粉料由優質的水泥細砂及獨特的活性物質所組成，而液體添加劑則由高技術聚合物及助劑配合而成。活性物質在水的作用帶動下滲透到底材內部的毛細孔里，發生化學反應形成枝蔓狀的結晶體，阻遏從各個方向來的水的通過。而添加劑改善了膠漿的粘合力、保水性、柔韌性和抗滲力，同時增強了防水層的耐磨度，乾固後不會產生收縮裂縫。本產品與傳統的防水材料不同之處在於其防水功能，不僅僅依賴其表面塗層，而主要在於其滲到底材內部形成的結晶體，該結晶體與底材形成一體。同時它具柔韌性，能夠復蓋小裂縫，抵禦輕微的震盪變形。
特徵優點
與基材粘結力強—漿料中的活性成份可滲入基材中的毛細孔、微裂紋並產生化學反應形成阻隔水通過的結晶體，並與底材融為一體而起防水作用。並且潮濕區域可以施工，防水層上可直接鋪貼瓷磚及上油漆，防水層耐磨度高。
抵禦高的靜水壓—由於結晶體深入到底材毛細孔，因此在較高的靜水壓之下仍保持堅固的防水結構。
具有負水面的防水作用—該品形成的結晶體與底材形成一體，能阻遏各個方向的水通過，因此對迎水面和負水面的防水均有明顯防水功效。
富於柔韌性—可以復蓋小於0.4毫米細如髮絲的裂縫，以及適應較輕微的震動。
混凝土仍可保持透氣性—在混凝土毛細孔內形成的結晶體仍會留有相當於微細的孔隙，水無法從該孔隙通過，而空氣和水汽仍可以通過。
無毒、無害—可直接用於飲水池和魚池。雙組分塗料一般分為柔韌型和通用型兩種！。
⒉按成膜物質的主要成分區分根據構成塗料的主要成分的不同，可分為下列四類：即合成樹脂類、橡膠類、橡膠瀝青類和瀝青類。
防水堵漏工法所採用的基本原理是化學灌漿。無論怎樣滲漏、怎么出水都可以在短時間內控制。化學灌漿就是利用手工或機械手段，進行帶水堵漏，在壓力作用下，將特製的化灌材料灌入到建築物結構裂隙中，使灌漿材料在裂隙中凝固，以達到充填裂隙和止水的目的。無論怎樣滲漏、怎么出水都可以在短時間內控制。
施工方案參考
工程概況
根據上海雲風防水工程有限公司多年的防水施工經驗，在治理結構縫、施工縫、污水池、地面水池、管、礦井等漏水情況時採用不同的施工方案，根據現場實際勘查決定採用背水反壓堵漏法施工。確保堵漏之處無滲漏現象發生。
方法與工藝
背水反壓堵漏法有注漿法和嵌縫法二種方法配套施士。先鑿開隧道與水泥交界處的一周，將水泥鑿成3.5*4.5的U型縫口和平面漏水處的每一個漏縫都成U型，清理漏水層表面，沖洗乾淨後，即使用速凝止水材料進行埋管、抽營、引水減流作業，凹槽不要一次填滿，以便為嵌縫留出餘地，每隔一定的距離里設一個竹節(注漿嘴)，速凝材料達到一定強度後，就可能過竹節反壓灌注彈性堵漏漿液，一直灌至變形縫不再出水為止，遇水膨脹速凝，然後在止水的變形縫凹柄上部用澆注料嵌填壓實表面層。採用材料防水和結構防水相結合，即剛柔相結合的長效防水堵漏工藝。
⒈按甲方要求指定的工程量進行鑿縫。
⒉清理漏水部位，將漏水縫鑿出成U型縫口。
⒊銑漏水縫口，預埋竹節，清洗漏水縫口，填埋堵料，安裝抽管和竹節(注漿嘴)。
⒋導流、減壓、縮小流水量，控制漏水點，大水流改小水流，使小水流從安裝好的導流管流出。
⒌配料：將幾種試劑配兌成二組混合漿液，根據漏水量的大小，確定配料的凝固時間。
⒍反壓注漿：注漿的壓力必須大於漏水的壓力，這樣才將水流推回，並滲透進漏水岩石毛細縫內，遇水膨脹速凝，達到長期深層止水的效果。
⒎挖出竹節(也可不挖出)，直接用堵料填平。
⒏表面處理，經自查無滲漏現象後，將表面套漿刮平。

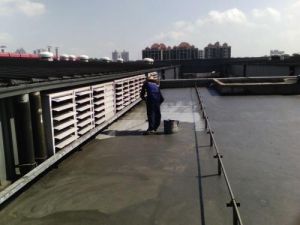

防水施工工藝
施工工序
清理基層 吹風除塵 重點部位處理 底層塗刷 多遍防水層塗刷 卷材粘結
基層要求
⒈基層表面應壓實平整，採用水泥砂漿找平層時，必須充分養護，不得有酥鬆、起砂、起皮現象，應符合設計要求。
⒉新舊面層必須清理乾淨，不得有雜物和灰塵，以免影響粘結強度。
⒊混凝土表面含水率不應大於10%
⒋塗刷防水塗料時基層應乾燥。一般可憑經驗、肉眼觀察，也可用1m見方的朔料布復蓋其上，利用陽光照射1-3小時後
（也可用吹風機加熱的方法），觀其是否出現汽水，若無汽水可視為乾燥方可施工。
施工工具
吹風除塵機、各類滾排刷、兌料桶、塗料攪拌器、機動車等等。
施工操作
⒈基層清理完畢後，應先將陰陽角、伸縮縫、施工縫等重點部位進行處理。特別是泄水孔等不易塗刷的部位、應做加強處理，塗刷2-3遍防水底層塗料。
⒉備好防水卷材、防水塗料、基層塗料和粘接卷材的塗料必須要分清。塗刷底層塗料。為提高防水卷材與基層粘結性，可用底層塗料反覆塗刷，並塗刷均勻，復蓋完全，充分滲入混凝土基層，以提高粘結強度和抗剪下強度。
⒊防水塗料必須按照產品使用說明進行配比，按A:B=2:1的比例進行配比，每次攪拌量以現場實際用量配對。
⒋防水塗料應攪拌均勻，攪拌時間約3--5分鐘，並攪拌至甲、乙兩組份的混合液體均勻為止。
⒌將攪拌均勻的防水塗料根據現場要塗刷的面積開始塗刷，基層塗刷要大於粘卷材的面積。防水塗料每次從攪拌結束至塗刷完畢最遲不易超過30分鐘。
⒍底層塗料第一次塗刷完畢後約4—8小時左右，方可再次塗刷第二次和第三次底層塗料，第一次塗刷厚度為0.5mm、第二次塗刷厚度為0.5mm左右、第三次塗刷厚度為0.5mm左右、塗刷第二次塗料之前必須要等第一次塗料完全凝固後方可再次塗刷。
⒎粘結卷材時要等第二次塗料完全凝固後方可施工（防水塗料塗層可以根據工程現場實際情況、厚度要求進行多遍塗刷或噴塗，切記一次塗刷完成）。
注意事項
⒈使用前應將塗料攪拌均勻。
⒉氣溫低於0℃以下或高於35℃不得施工（應避免高溫施工）。
⒊貯運溫度5℃-35℃為宜。
⒋應選擇六小時無雨雪天氣施工。
⒌塗料未乾燥或未鋪防水卷材前，嚴防踩踏或其他施工及車輛行駛。
⒍施工前參考產品使用說明。
材料性能
甲、乙、丙、丁四種高分子化學材料配對好後為液體，具有良好的親水性能，水即是稀釋劑；又是固化劑。滲透性深，能滲入砼結構的毛細縫內,凝固前和水一樣無孔不入，漿液遇水後分散化合，進而凝膠固結。
以上堵漏材料具有良好的親水性能，水既是稀釋劑，又是固壓劑。滲透性深，能滲入砼結構0.01mm的毛細縫內，凝固前和水一樣，無扎不入，它的密度比水的密度還要低。漿液遇水後分散化合，進而凝膠固結，在潮濕或湧水情況下進行壓漿，對水質適應性強，在海水和PH為3-13的水中均能膠化，固膠體為彈性體，可遇水膨脹，具有彈性止水和以上水的雙重功能，適用水利、電力、隧道、捷運、人防、礦井等各種施工縫和變形裂縫的防水抗滲堵漏處理，堵漏材料以任何比例的混合比使用，是可以配製不同強度，不同滲透深度，不同凝固時是和不同膨脹倍數的材料。注漿以後，變形縫只要變形不超過2.5mm，都可以漏水。
施工質量
被堵漏過的漏水部位質保無漏水理象，如發現被堵漏的部位出現漏水問題，乙方自費補漏。所堵之處在無自然災害和特殊情況下確保20年以上。
品牌打造
品牌
更深層次的表達是：能夠做到口口相傳的牌子才稱得上品牌。
防水堵漏品牌
伴隨著市場的發展，打造行業品牌已經成為市場的必須，品牌是一個非常中性的辭彙，這是非常重要的一點，品牌並不總是正面的，也有負面的，它是品牌的消費者和經營者共同作用的結果。如果用簡練扼要、精闢鮮明的語言從本源上對品牌進行定義的話，品牌定義應該是品牌經營者（主體）和消費者（客群）互相之間心靈的烙印。簡而言之，品牌就是心靈的烙印。烙印是美麗還是醜陋，是深還是淺，就決定著品牌力量的強弱，品牌資產的多寡和品牌價值的高低。怎么樣確立防水堵漏行業中的品牌這是我們現在行業的必須，任何沒有品牌的行業是不能持續發展的，如永固防水等。
