概述

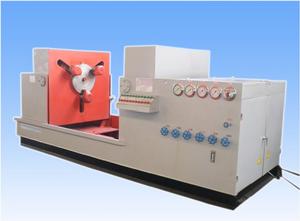

閥門測試台是按照國家GB/T1 3927 — 92《通用閥門壓力試驗》和ZBJl6006-90《閥門的試驗與檢測》的標準規範要求,設計改進。
本機集機電、液壓、試壓、液體介質貯存循環使用於一體,具有功能完善、性能穩定、自動化程度高等特點。廣泛用於公稱通徑dnl 5-1000mm的直通式法蘭及螺紋連線各類高、中、低壓閥門的強度、密封和泄漏量等各項性能測試。測試介質:水、氣、油。最高密封試驗壓力 32.0MPa,強度48 0MPa。
該機全過程由液壓傳動,電器控制,對被試閥門無任何附加影響試驗結果的外力。極大地提高工作效率和減輕勞動強度,是閥門製造業和使用、維修等單位的一種先進理想的閥門試驗檢測設備。
作原理及結構
測試台採用以閥門法蘭端面定位,活動反爪夾緊法蘭背面的裝夾方法進行工作。對被測閥門無附加影響測試結果的外力,符合國家標準規定的閥門測試要求。
本機結構大致可分為液壓系統、電器控制系統、左右工作檯活動夾爪和液動供壓裝置及介質循環系統等部件組成。右邊工作檯設有夾緊機構和 90度翻轉機構,夾緊機構由夾爪的夾緊裝置和徑向移動裝置組成,夾爪的夾緊裝置是採用各油缸直接驅動來實現,使各爪受力均勻,夾緊可靠。夾爪的徑向移動裝置是採用槓桿式結構,實現了各爪徑向同步移動。左邊工作檯可自動進退。並具有性能好,結構簡單緊湊等特點。液壓電器控制系統 (詳見液壓和電器原理圖)安裝在底層固定架內,是測試台的控制部分,在與電器聯合控制下使各機構能協調動作,滿足測試程式要求。
使用注意事項和要求
一、設備安裝:校好設備安置水平或用混凝土固定底腳螺栓。
二、選用N32—46#普通液壓油,N32—46#抗磨液壓油或20—30#機械油,注入油箱,油量不能低於油位計下限。
三、接通電源,按油泵啟動按鈕,檢查電機轉動方向,是否正確(順時針方向)進行5—1 O分鐘空載運轉後,調節油泵壓力在5 0MPa進行試機,各種動作,檢查各管路有無泄漏,發現不良現象,應立即停機排除。
四、試驗的介質:水具有方便,不污染環境等優點,因而套用廣泛,要確保對被試閥門不會腐蝕及在測試機介質要求所需要。在水箱中,添加防鏽劑或者常用油作試驗介質。
五、測試閥門時,首先根據被試閥門試驗壓力,要求參照《壓緊油缸所需壓力對照表》中液壓壓緊系統壓力值,進行增壓壓力調節,嚴禁增壓壓力值超高、防止被試閥門變形損壞。
六、液壓供壓水泵開始工作前,先調節好電接點壓力表與被試驗閥門壓力相同,然後進行工作。
鑄鐵閥門不得用錘擊,閥門在試驗中,操作人員應注意安全,正確使用,特別注意測試鑄鐵閥門時介質壓力過高破損,閥門試驗完畢,應將閥門內壓力排盡後才可放鬆軸向壓機。
七、壓力試驗裝置的壓力表必須經當地計量部門鑑定合格其合格證應在有效期內,壓力表的量程不能低於測試壓力15倍,精度不低於 1.5級。
注意事項
1測試台工作面應保持乾淨、清潔、被試閥門的法蘭與密封盤,不允許有其定雜物,時刻檢查O形國損壞。
2.測試台各部件的活動處,要經常加油,保持清潔潤滑使用。
3,液壓油要定期檢查、更換對新投入使用的設備,使3個月既清洗油箱,更換新油,以後每隔一年進行清洗和更換一次,油量不能低於油位計的下限,油箱內的油液溫度不能超過 55~C。
