KS系列閘位計畫外按照國家標準GB9359-88《水文儀器總技術條件》及相關技術標準求製造。

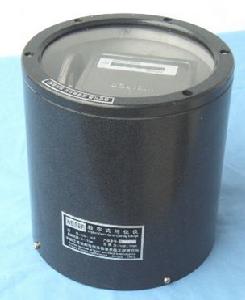

KS-10型數字閘位計儀器由絕對值型旋轉編碼器、自動收纜裝置或其它形式的耦合器等部分組成，是獨立的閘門開度測量儀，適用於江河、湖泊、水庫、船閘、水電站及供、排水工程的閘門開度觀測測量；同時，本系列儀器又可與閘門啟閉機控制裝置、電顯示器聯接組成顯示、控制系統；與計算機系統聯接組成水電站、閘門、水位綜合測量控制系統；與通信機連線，作為水文自動測報系統、水情衛星遙測系統的數字終端設備使用。
本系列儀器可用於平板閘、弧形閘、人形閘的開度測量、數據傳輸。
2 工作原理
KS系列數字式閘門開度儀由開度感測器、自動收纜裝置或其它形式的耦合器、顯示、控制器、傳輸電纜、RS485數字通信接口等部分組成。閘門運動通過耦合器帶動感測器旋轉，即可輸出與閘位相對應的格雷碼編碼信號。
KS系列閘門開度感測器的分辨力為1cm。其工作過程為：當閘門作垂直運動或旋轉運動，與閘門相連的耦合器即作同步運動，耦合器再驅動感測器的主軸轉動，即可通過感測器的電插座輸出與轉動位置相對應的閘位編碼電信號（格雷碼）。對於平板閘，輸出信號經硬體或軟體解碼，用於顯示、觀測；對於弧形或人字形閘門，由電顯示器或計算機對格雷碼進行自動換算或數字處理後輸出。 （詳見KS-10型數字閘位計說明書）
3 技術參數
a 測量範圍：0-10m；
b 分辨力： 1cm；
c 測量精度： ±2cm或0.2%F·S。
電參數
a 輸出碼：格雷碼10bit；
b 傳輸形式：(1) 通斷觸點：0.1A/24VDC；
(2) OC門：30mA/30VDC。
3.1 通信接口（選裝）
(1) RS485接口：MODBUS協定或其它。
(2) 4～20mA模擬量信號輸出。
3.2 使用環境
a 環境溫度： -25℃～85℃；
b 相對濕度： <90%(40℃)；
c 尺寸：Φ196×210或100×108×107mm；
D 電源電壓：12～24VDC。
3.3 電顯示器（選配）

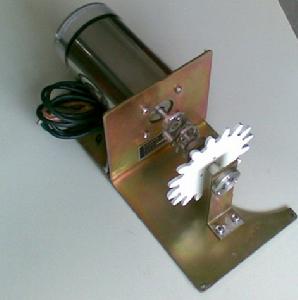

KS-10型閘門開度感測器
KS-10型閘門開度感測器（閘位感測器）是針對閘門測量的特點，採用光電絕對值式或機械式編碼器，在內部以精密的變速機構製造而成。其輸出信號有並行格雷碼、串列RS485、4-20mA標準模擬量等多種方式可供用戶選擇。該感測器安裝方便、適應性強，穩定可靠，集檢測與A/D轉換為一體，具有斷電記憶功能。適合對各類閘門(平板門、弧形門、人字門、門機、橋機等)的起吊高度進行測量。其功能、特點、可靠性等深受廣大水利水電工程技術人員的信賴和好評。
KS-10型閘位感測器技術指標如下：
該感測器的技術指標主要取決於所配編碼器，可選配的編碼器有：
光電系列： GD-1024、GD-4096/64、GD-8192/64、GD-16384/64、GD-32768/64；
機械系列：
測量範圍
5m、10m、20m、40m、80m、160m …
精 度
±0.1%×量程±1
分 辨 率
與所配編碼器有關，如配編碼器GD-32768/64，則每周解析度512碼，連續轉64圈。
工作電壓
DC12-24
DC5V-30V
輸出信號
基本型：並行格雷碼（B）
智慧型型：RS485串列通訊接口（C）、4-20mA標準模擬量（A）
測量誤差
±1cm、±1mm
傳輸距離
基本型：傳輸最大距離400m（小於400KHz），智慧型型：傳輸最大距離：2Km
連線方式
齒輪連線方式、彈性聯軸器連線方式、偏心聯軸器聯接方式、測繩掛輪重錘方式、鏈條鏈輪連線方式、彈簧自收纜方式
環境參數
溫度： -25℃～85℃； 相對濕度： <90%(40℃)
防護等級
IP63
訂貨需知：
1、閘門開度感測器量程
2、解析度
3、傳動連線方式
4、輸出信號方式
5、信號軸增量方向（面對編碼器輸入軸）
6、信號輸入軸轉1周閘位開啟高度，若為雙層纏繞應提供雙層係數及轉折點。
