產品簡介

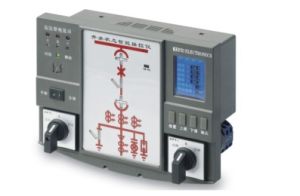

我公司生產的KWS-XS-5800系列開關狀態智慧型操控儀,是針對3-35KV戶內開關櫃設計的新一代產品。適用於中置櫃、手車櫃、固定櫃、環網櫃等多種開關櫃。
產品功能
該產品功能強大,有帶電顯示,溫濕度數字顯示,三相觸頭溫度值顯示,電纜搭接頭溫度顯示,自動加熱除濕控制,斷路器分合閘狀態指示,儲能、接地開關指示,小車位置指示,一次迴路模擬圖,二次迴路電壓數值顯示,人體感應櫃內照明,智慧型語音防誤提示,語音帶電提示,分合閘迴路指示,預分預合閘閃爍指示,電壓、電流、有功功率、無功功率、功率因數、頻率測量以及RS485通訊接口等功能。
產品特點
1、智慧型化程度高:不僅能顯示開關分合狀態,還可判斷指出開關小車是處於試驗位置與工作位置之間,還是處於櫃體之外。
2、增加了語音防誤提示功能和過熱報警功能。
3、抗干擾能力強,採用獨特的抗干擾技術。
4、高可靠性,採用工業級電子元器件。
設計理念
1、量身定做不同功能組合的產品,滿足用戶不同需求,物盡其用。
2、結實耐用壽命長。
3、人機界面好,信息豐富,操作簡便,對避免誤操作有顯著作用。
4、外觀精美新穎、做工細緻,簡化了開關櫃面板,美化了工作環境。
技術指標
工作電源 AC/DC220V±10%50Hz
環境溫度 -20℃~+70℃
相對濕度 ≤95%RH
耐壓強度 ≥AC2000V1min
絕緣性能 ≥100MΩ
抗電磁干擾性能 符合IEC255-22的標準規定
功能注釋
●人體感應探頭
-開關櫃前若有人站立1秒鐘,櫃內照明自動啟動,液晶屏背光點亮、送電時帶有語音提示,操作者離開後
自動停止。
●語音防誤提示
-在斷路器合閘狀態下,若誤將小車從試驗位置推至工作位置時,語音提示“請分斷路器”
-在接地開關合閘狀態下,若誤將小車從試驗位置推至工作位置時,語音提示“請分接地開關”
-在斷路器和接地開關都處於合閘狀態下,若誤將小車從試驗位置推至工作位置時,語音提示“請分斷
路器,請分接地開關”。
●語音帶電提示
-當櫃體主迴路送電時,若櫃前有人停留,語音提示“本櫃主迴路已有電”(帶人體感應探頭的產品有此功能)。
●動態模擬圖
-合閘時,合閘無源觸點閉合,紅色模擬條亮
-分閘時,分閘無源觸點閉合,綠色模擬條亮
-預分預合閘閃爍指示
接地顯示
-儲能顯示
-工作位置顯示
試驗位置顯示-
-手車進出過程中動態顯示
-斷路器、接地開關防誤閃爍提示
●帶電閉鎖顯示
-LED啟輝電壓(KV):額定相電壓×0.15~0.65
-閉鎖啟控電壓(KV):額定相電壓×0.65
-當三相同時不帶電,閉鎖解除燈亮,啟動電磁鎖動作。
-強制閉鎖控制電源:交流或直流220V,可保證閉鎖部分可靠工作;運行中儀器控制電源消失,閉鎖接點不會誤動作,被閉鎖設備仍然可靠閉鎖。
●溫濕度模擬控制功能
-可帶1~2路溫濕度控制;當環境濕度≥90%RH時啟動加熱;濕度≤75%RH時,停止加熱。當環境溫度≥
15℃時,加熱自動停止;當環境溫度≥50℃時,過熱報警燈亮;加熱器斷線時報警燈亮。
●溫濕度數字控制功能
-可帶1~2路溫濕度感測器及輸出接點,可顯示現場的溫濕度數值,並且用戶可根據需要自行設定加熱/除
濕輸出的上下限值。當環境溫度≥40℃時,自動啟動通風輸出,防止過熱損傷。
●分合閘迴路電壓數值顯示
-二次迴路分合閘電壓是決定開關分合閘是否到位的重要參數。
櫃內交直流電源
-本系列產品工作電源為雙電源,儀器操控電壓採用AC/DC模組結構,可實現交、直流供電。操控儀
加熱器部分需專供交流AC220V電源。
●測量功能
-可以監測三相電流、電壓、有功功率、無功功率、頻率、積分電度(精度0.5級)。
●觸頭、電纜搭接頭測溫功能
-可線上測量觸頭、電纜搭接頭溫度,量程:-20℃~+150℃,精度:±2℃。
●通訊
-RS485接口具備遠方通訊能力。可程式變送輸出4~20mA或0~5V使其具備與DCS控制系統接口能力。
● 操作功能
-分合閘操作-遠方/就地操作
-儲能操作-照明操作
