基本概念

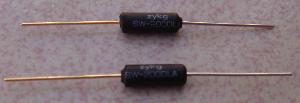

震動開關震動開關，正確的名稱應該稱為震動感測器，也就是在感應震動力大小將感應結果傳遞到電路裝置，並使電路啟動工作的電子開關。又有人稱為振動開關，還有一些人稱之為滑動開關或晃動開關等等，其實這些叫法並不完全正確。業內的叫法一般分開為兩大類，彈簧開關與滾珠開關。其實嚴格上來說，震動開關應該單純指的是彈簧開關，並不包括滾珠開關。而振動開關這個名稱似乎只是由於“振”與“震”同音，而造成的一個錯別字，由於時間長了，也就被人們所認同的一種通錯。嚴格意義上來說，振動開關這種叫法是錯誤的。而其它諸如滑動開關、晃動開關等等名稱，都應該指的是滾珠開關。為了方便，業內一般也就統一將彈簧開關與滾珠開關兩大類合稱為震動開關了。震動開關主要套用於電子玩具、小家電、運動器材以及各類防盜器等產品中。震動開關因為擁有靈活且靈敏的觸發性，成為許多電子產品中不可或缺的電子元件。
以專業角度來分析，我們還是分為彈簧開關與滾珠開關兩大類來看。兩大類開關都有兩個比較重要的指標特性，靈敏度和方向性。彈簧開關的靈敏度是指不同的產品，在實際裝置中會產生因感應震動力大小不同的差異,此差異稱為靈敏度。使用者會因為不同產品的需求，而選擇不同感應震動力大小的震動開關來滿足自己產品的靈敏度。例如一個玩具拿在手上輕微搖晃和一個球丟到地上或牆上，就會要求不同感應的彈簧開關來感應震動力與電子電路匹配。方向性是指受力方向，而受力方向粗略分為立體的六面，上下左右前後等六面。一般的產品只有靈敏度的要求並沒有方向性的要求，因此要先了解使用者的產品的用途，才能建議使用者使用那種型號的彈簧開關。而滾珠開關與彈簧開關最大的區別在於：彈簧開關是感應震動力或離心力的大小，最好為直立使用。而滾珠開關是感應角度的變化，最好平鋪使用。滾珠開關的靈敏度，就是感應角度大小，將感應結果傳遞到電路裝置使電路啟動。在實際裝置中就會產生因不同的產品感應角度大小不同的差異,此差異稱為靈敏度。使用者會因為不同產品的需求，而要求不同感應角度大小的滾珠開關來滿足產品的靈敏度。例如用手拿起一個杯子在輕微角度傾斜時，電路裝置就必須使IC啟動LED閃亮或發出聲音。客戶就會要求不同感應的滾珠開關來感應角度，與電子電路匹配。滾珠開關的方向性是指傾斜角度的方向，其方向粗略為左右二面。
分類
震動開關分為:彈簧類與滾珠類:
彈簧結構
彈簧開關結構圖滾珠結構
滾珠開關結構圖a. 青銅蓋
b. 青銅珠子-底層鍍鎳-表層鍍金
c. 青銅管-底層鍍鎳-表層鍍金
d. ABS膠座或PC膠座
e. VC熱縮套管
f. 硬青銅導針-底層鍍鎳-表層鍍金
g. 磷銅彈簧夾
技術規格
：
1,一般事項
1-1 適用範圍:小電流震動開關.產品在水平左右晃動中產生電氣變化的低電流迴路(二次迴路)用震動感測器o
1-2 使用溫度範圍: 5~70 ºC 濕度 85% 以下o
1-3 儲存溫度範圍: 15~45 ºC 濕度 80%以下 儲存90天o
1-4 試驗狀態:試驗及測試如無特別規定,在以下標準狀態下進行.溫度: 5~35 ºC 相對濕度: 45%~85%o
試驗安裝面的傾斜為15 º 且不受其他震動力的影響,但對判斷有異議時,按如下基本狀態進行
試驗.溫度: 20±2ºC 相對濕度:70~80%o
2,外觀.結構.尺寸
2-1 外觀:各部位加工良好,不得有影響功能的銹,裂紋,電鍍剝落等不良o
2-2 結構,尺寸:根據具體圖示規定o
3,額定,最大VA 12V-DC 2mA (電阻負荷).
4,電氣性能
| 項目 | 試 驗 條 件 | 判 定 基 準 |
| 電壓降 | 用DC12V, 2mA測量.(電阻負荷) 測量迴路圖 | 0.2V MAX(端子間阻抗在10Ω以下. |
| 絕緣電阻 | 靜止狀態下金針垂直向上.在端子間加上DC-100V, 1分鐘±5秒,進行測量 | 100M Ω MIN |
| 耐電壓 | 靜止狀態下金針垂直向上.在端子間加上DC-100V, 1分鐘±5秒,進行測量 | 應無絕緣破壞 |
| 敏感度 | 如圖在水平方向金色pin 端.予以1秒25度行程的上下 5次周期性擺動.敏感度顯示於向下15度位置時LED 有閃光作用在(試驗機行程中不能有震動或停頓現象) 導通時間 T=10ms A=2mA V=12VDC | 應在水平向下15度位置時 LED有閃光作用 應在水平向上5度位置時 OFF 狀態 行程中為不定數狀態 |
5,機械性能
| | 項目 | 試驗條件 | 判定基準 |
| 5-1 | 端子強度 | 向端子施加一個與端子成直線(180度) 的1kg拉力 1分鐘.但次數為每個端子3次. | 應無端子的脫落.破壞以及端子破損.但.端子彎曲沒有關係.試驗後應滿足4項的電氣性能 |
| 5-2 | 緊固程度 | 採用正規的焊接方法將開關固定於電路版上 | 應無鬆動現象 |
| 5-3 | 耐震性 | 採用正規的安裝方法將其固定在試驗產品上. 按如下條件進行試驗.試驗後測試. 以自由落體方式.從50公分的高度向 木板表面落下3次. | 應無絕緣破壞. 敏感度在( tem4-4) 規定值內. 外觀及構造 應無機械性異常. |
| 5-4 | 焊接性 | .按以下條件進行試驗.試驗後確認. 1. 焊錫 :含錫量63% 2.烙鐵溫度: 230 ±10ºC 3.焊接時間: 1~1.5 Sec 4.不能使用強酸.鹼性的 助焊劑 (如焊油) | 焊接錫面的部分90%以上應被焊錫覆蓋 敏感度在( tem4-4) 規定值內. 外觀及構造 應無機械異常 |
6,疲勞性能
| | 項目 | 試驗條件 | 判定基準 |
| 6-1 | 負荷壽命 | 用DC12V 2mA.(電阻負荷).連續動作100000周期 (動作速度為50~60 周期/分鐘). | 敏感度在( tem4-4) 規定值內. |
外觀結構
1.外觀:各部位加工良好,不得有影響功能的銹,裂紋,電鍍剝落等不良。
2. 結構,尺寸:根據具體圖示規定。
3. 額定,最大VA 12V-DC 2mA (電阻負荷)。
