開溝機

開溝機是一種高效實用的新型鏈條式開溝裝置。其主要由動力系統、減速系統、鏈條傳動系統和分土系統組成。柴油機經過皮帶將轉動傳遞到離合器後，驅動行走變速箱、傳動軸、後橋等來實現鏈條式開溝機的向前或向後的直線運動。

基本信息

• 中文名：開溝機
• 英文名：ditcher

• 類別：機械設備
• 作用：開溝
• 分類：鏈式，輪盤式，山藥開溝機
• 屬    性：高效實用的新型鏈條式開溝裝置
• 組    成：動力系統、減速系統、分土系統等
• 使用範圍：用於鋪設農田管道、城鄉光電纜等

簡介

開溝機是專為15—95馬力具有超低速的（每小時100—300米，普通拖拉機可以通過安裝超低速器滿足低速要求）拖拉機設計的新型產品。該機採用鏈條帶刮刀式開溝器，開溝寬度為16—40厘米，開溝深度可調，最大開溝深度為180厘米。適用於農田水利灌溉地地下管道，自來水管道及地下電纜鋪設等項工作的開溝作業。

工作原理

鏈式開溝機主要由傳動皮帶輪、傳動軸、變速齒輪箱、刀軸和機架構成。開溝機主要是與拖拉機配套使用，並由拖拉機動力驅動工作來實現開溝。

套用範圍

套用範圍廣泛，可用建築工程中開挖窄而深的地下溝槽埋設地下排水管道、或鐵道、郵電、城建等部門用於埋設電纜與管道等，也可用於果園、蔬菜園以及其它農田環境開溝施肥、排水、灌溉。

分類

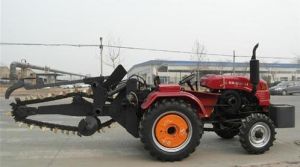

小型鏈式挖溝機

定義

鏈式挖溝機

一種小型鏈式挖溝機，它包括有一固定在機架上的發動機，該發動機的輸出軸上通過皮帶輪傳動機構或鏈輪傳動機構分別與一中間軸和一液壓泵相連；所述的中間軸通過一鏈輪傳動機構或皮帶輪傳動機構與一鏈刀主軸相連，該鏈刀主軸上通過鏈刀主鏈輪相連著開挖用的鏈刀機構；所述液壓泵的壓力油出口經多路閥分兩路分別連通於液壓油缸和驅動橋上的液壓馬達，液壓油缸上的伸縮槓桿機構與鏈刀機構相連；所述的發動機輸出軸上通過皮帶輪傳動機構分別與一中間軸和一液壓泵相連，所述的中間軸通過一鏈輪傳動機構與一鏈刀主軸相連；所述的發動機輸出軸與中間軸相聯的皮帶輪傳動機構上加裝有由手把、拉鎖裝置和張緊輪構成的離合機構，張緊輪靠近設定在皮帶邊上，並通過拉索裝置與手把相連；它具有結構緊湊，體積小，重量輕，方便運輸；成本低，可靠性好的特點。
技術參數
工作速度：150-300米/小時
開溝寬度：10-750px
開溝深度：50-1250px
配套拖拉機功率：65馬力以上拖拉機

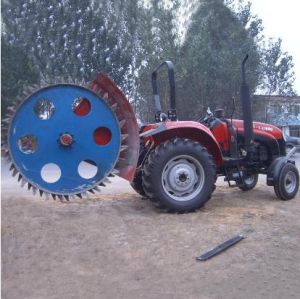

輪盤式開溝機

定義

輪盤式開溝機

以旋轉的銑拋盤為主要工作部件開築排灌溝渠的農田建設機械。
分類
按結構型式有雙圓盤式和單圓盤式兩種；
按作業的方式則可分低速一次成溝和高速多次成溝兩種類型。
作業要求
作業時的機組前進速度在一次成溝時為50～200米/小時，在多次成溝時為200～400米/小時。多次成溝的旋轉開溝機，其配套拖拉機的輪距或履帶中心距須與溝寬配合恰當時，才能順利作業。

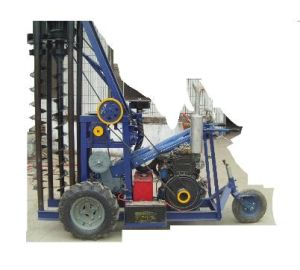

山藥開溝機

定義

山藥開溝機

以種植山藥、牛蒡為主的開溝機農田種植機械。
分類
按照螺旋個數：單螺旋山藥開溝機和雙螺旋開溝機。工作套用
山藥開溝機所需牽引功率很小，因此可用較小功率的拖拉機開築較深和較大斷面的溝渠，且溝形整齊，土疏鬆並且成凸型，方便種植山藥，無需修整。結構簡單。深度是1.2-1.8米，方便山藥生長，螺旋開溝機寬度和深度是一定的，這樣方便山藥生長也方便開挖。時速是一小時200米左右。特點
1：結構簡單，一般拖拉機都可以改造。
2：操作簡便，只要會開拖拉機的用戶都可駕馭開溝作業。
3：開溝效率高，每小時100-200百米左右。
