閉路電視監控系統方案設計

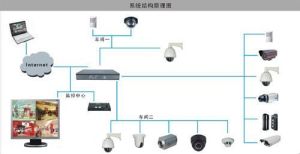

根據實際情況，閉路監控系統設立一個監控中心，採用數碼+模擬雙通道監控設備.本著經濟有效方針，進行精簡、達到更經濟、實用的目的,監控系統監控區域大致分為三個組成部分：
1)前端：
根據監控系統的特點及一般設計原則，閉路監控系統設計遵循以下要點：
① 每個樓梯口、出入門口必須監控，主要通道要監控，及一些重點部位監控。
② 系統設備應保證24小時連續工作。
2）後端（監控中心）：
監控中心主要設備由數碼監控伺服器，多路輸入輸出視頻矩陣，監視器電視牆組成數字+模擬雙通道、雙備份監控顯示系統，數碼監控伺服器對多路路前端攝像機送來的視頻信號進行處理，數碼監控伺服器在大螢幕高清晰彩色顯示器上進行各種分割、切換顯示，同時對所有圖像作24小時實時錄像，以備事後查閱、分析。可實現手工切換、自動切換、成組自動切換等。通過數碼監控主機鍵盤對雲台轉動和攝像機變焦等控制，在連線網路路由等設備後數碼監控伺服器還可以進行遠程監控。
3）防雷系統
遵循防雷系統規範，對所有進入監控中心的電源和信號加裝防雷設備，對進入每個前端設備的電源和信號加裝防雷設備，對前端設備對較貴重球形攝像機的防雷採用ASP的閉路監控專用多功能防雷器，防雷器集成了電源、控制信號防雷功能，使用方便，性能優越，性價比高，其他半球攝像機則不加防雷器,傳輸線的主管槽用鍍鋅管槽，管槽接地，提高防雷能力。監控中心電源防雷採用1個ASP電源防雷模組，所有防雷接地採用電源地就近接地。
五、技術特點：
本方案特點主要有以下幾方面：
1)圖像採集質量主要是由前端設備來決定的，在前端設備中攝像機又是起決定性作用的設備，是治安監控的關鍵之所在，球型攝像機是集高清晰度攝像機、電動變焦鏡頭、雲台和解碼器等於一身的高性能攝像機。通過數字線路的控制，可實現圖像的放大、縮小、轉動等等基本的功能。由於通過數位訊號進行控制，因此控制速度和結果優於模擬控制信號，並且數位訊號在普通線路上傳輸的距離遠大於模擬信號。
2)採用先進的MPEG4技術的數碼硬碟監控技術
功能特點
MPBG4純硬體壓縮，圖像壓縮比為100：1至350：1；
音視頻同步壓縮、每路楨數可調，最高25幀/秒，實時性可靠；
高圖像質量，畫質可調；
WIN2000/WIN NT/LINUX操作平台，硬體防當機重啟電路，超強穩定；
強大網路功能，支持遠程監看、回放 、設定、集中錄製、雲台鏡頭控制，報警傳輸等；
多任務方式，監視、錄像、回放、傳輸、備份可同時工作；
遠程電子地圖功能；
錄影方式：時間表錄影、手動錄影/監視，移動觸發錄影及外接報警錄影；
實時動態偵測，預置點設定及聯動報警；
支持雲台、鏡頭、一體化快球實時本地或遠程控制；
支持PSTN、ISDN、ADSL、INTERNET、TCP/IP等傳輸方式；
硬體防當機重啟電路，可以有效防止當機；可定時設定開關機時間，故障診斷、停電自動恢復功能
3)數字+模擬 雙通道工作
該系統中,數碼監控伺服器和視頻矩陣/電視牆形成相對獨立的數碼監控和模擬監控兩個通道,相互補充,互為備份,大大提高了系統可靠性。模擬通道選用名牌監控產品TIANDY 大型矩陣系統TC8548保證系統的高可靠性。
