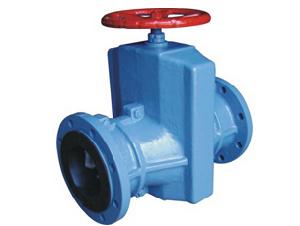

鑄鐵管夾閥產品概述
1、產品結構：鑄鐵管夾閥由左右鑄鐵閥體、橡膠管套、大小閥桿、閘板、上下導柱等零件組成。2、工作原理：順轉手輪時，使管夾閥大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員鏇轉手輪時只要感到適量牴觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。 管夾閥主要分為：鋁合金管夾閥、鑄鐵管夾閥、常開型或常閉型氣動管夾閥、電動管夾閥等。
3、產品用途：管夾閥是一種具有防腐蝕性能,適用於化工,冶煉等具有腐蝕性流體的閥門，它廣泛套用於化工工業、石油工業、電力部門、冶金工業、污水處理等方面。
鑄鐵管夾閥安裝及維修
1、管夾閥尺寸符合機械工業部標準，出廠前經過試壓GJ41X-6L按規定10Kg/cm2，GJ41X-10L按規定16Kg/cm2試壓按持續5分鐘無泄漏，安裝時不必拆洗調整更動。2.本閥在管道上任意安裝，沒有介質流向限制，久時使用，如有磨損或泄漏只需將閥體拆下，調換新管套，其閥體可長期使用，經濟實惠。
3、將電觸槽下方伸出地麵塑料管插入小閥門一端膠管，另一端把我司配套供應塑膠管插入，出口伸向電觸槽然後用銅絲或不鏽鋼箍紮緊二端。
4、使用久時，如有磨損或泄漏只要打開左右閥體調換管套，其閥可長期使用。
鑄鐵管夾閥主要零部件材質
名稱 | 材料 |
閥體 | 鑄鐵、鋁合金、碳鋼 |
套管 | 橡膠 |
閥桿 | 鑄銅、碳鋼 |
壓桿 | 球墨鑄鐵 |
電動頭 | 組合件 |
托架 | 球墨鑄鐵 |
鑄鐵管夾閥主要外形連線尺寸
公稱通徑 | 主要連線尺寸及外型尺寸 | 重量(KG) | |||||
L | D | D1 | D2 | b | Z-φ | ||
20 | 135 | 105 | 75 | 55 | 16 | 4-14 | 2.5 |
25 | 145 | 115 | 85 | 65 | 16 | 4-14 | 3 |
32 | 160 | 135 | 100 | 78 | 18 | 4-18 | 4 |
40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 6 |
50 | 210 | 165 | 125 | 100 | 20 | 4-18 | 7.5 |
65 | 250 | 185 | 145 | 120 | 20 | 4-18 | 9.5 |
80 | 300 | 190 | 160 | 135 | 22 | 4-18 | 16 |
100 | 350 | 215 | 180 | 155 | 22 | 8-18 | 20 |
125 | 430 | 245 | 210 | 185 | 25 | 8-18 | 28 |
150 | 500 | 280 | 240 | 210 | 25 | 8-23 | 43 |
200 | 650 | 335 | 295 | 265 | 32 | 8-23 | 80 |
