項目介紹
該試驗機在設計過程中，吸收了德國、義大利等著名鋼鉸線試驗機公司的設計理念和結構特點，並依據鋼鉸線試驗的相關國家標準研製而成的，專用於鋼絞線、鍍鋅鋼絲及刻痕鋼絲等材料的鬆弛試驗。鋼絞線鬆弛試驗機功能介紹
硬體功能

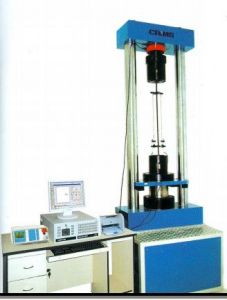

試驗機主機採用立式結構，占地空間小，鬆弛試驗要求的恆溫和無震動的條件容易滿足。試驗空間由絲槓調節，上橫樑通過雙立柱與工作檯構成拉伸試驗空間，動力傳動機構（由交流伺服調速電機、減速機、絲槓副組成）安裝在工作檯的下方，載入絲槓上下移動帶動下鉗口移動，從而實現對試樣載入；測力感測器安裝在上橫樑上，並與上鉗口座連線。試驗機具有很高的剛度，確保試驗機結果的準確性。軟體功能
1.PC機實現了等速試驗力、等速位移、等速變形三種控制模式的閉環控制以及試驗過程的程式控制，各種控制方式之間可無衝擊切換。計算機自動完成試驗過程的控制、數據採集、顯示和保存（主要參數：試驗力、鬆弛力、鬆弛率或對數鬆弛率、溫度），試驗完成後可以對數據進行分析和處理，並列印輸出用戶要求的試驗曲線及試驗報告，可選擇標準要求的各種試驗曲線（可繪製剩餘試驗力或對數剩餘力、鬆弛力或對數鬆弛力、鬆弛率或對數鬆弛率、溫度等跟時間或對數時間的關係曲線）。2. 計算機軟體基於Windows98/Windows2000/Windows XP平台開發，界面美觀,操作方便；試驗力、變形顯示採用組態儀表方式顯示,十分醒目；內嵌資料庫,便於數據歷史追溯及聯網要求；報表採用模板方式操作,用戶只需簡單培訓即可掌握，整個軟體封裝性強,操作方便、功能全面；設有標準試驗程式，按下快捷鍵，試驗系統就可以按照標準要求在3-5分鐘內將鋼絞線載入公稱最大力的70%或80%，保持1分鐘內自動開始記錄試驗數據、到達設定時間後自動終止試驗。試驗曲線與理論擬合曲線的相關係數達到99%以上，因此計算機能以100小時以內的試驗數據推算1000小時的試驗結果，也可以進行1000小時的連續試驗，縮短了實際實驗時間。
鋼絞線鬆弛試驗機技術參數
1、最大試驗力：300kN2、試驗力測量範圍：6-300kN 全程不分檔3、試驗力精度：優於±1%
4、試驗力解析度：每級量程的0.05%/FS
5、速度調節範圍：0-30mm/min。
6、試樣規格：Φ9.50；Φ11.10；Φ12.70；Φ15.20mm(公稱直徑)
7、拉伸試驗行程：0-200mm
8、試驗拉伸空間:1000-1200mm
9、保護功能：超過最大試驗力2%-5%時自動停機。
10、試驗機主機形式:立式結構。
11、功率：三相380v；3.0KW
12、主機尺寸(長X寬X高):900x710x3000mm
鋼絞線鬆弛試驗機基本配置
1. 試驗機主機：一台2. 控制器：一台
3. 感測器：一隻
4. 伺服電機專用減速機：一台
5. 聯想計算機：一台
6. 惠普印表機：一台
7.控制軟體：一套
8. 交流伺服電機：一套
9. 交流伺服調速系統：一套
10. 光電編碼器： 一隻
11. 光電測長儀：一隻
12. 試驗夾具：Φ9.50；Φ11.10；Φ12.70；Φ15.20mm各一套
鋼絞線鬆弛試驗機符合標準
GB/T5224-2003《預應力混凝土用鋼絞線》GB/T10120-1996《金屬應力鬆弛試驗方法》
臥式鋼絞線鬆弛試驗機
性能特點1、臥式橫拉結構，兩根主光槓梯形排列，作為立式鬆弛試驗機的升級、改進產品，其操作更加直觀、簡便、安全。加長的拉伸空間，試樣長度在2450mm以上，提升了試驗結果的準確度。2倍於最大試驗力的主體框架，避免了由於結構框架發生鬆弛而帶來的試驗誤差，增加試驗的準確性。採用可自鎖蝸輪蝸桿結構，無間隙滾珠絲槓，結構緊湊效率高。
2、採用高穩定性、高精度的進口負荷感測器，降低了試驗力式值的相對誤差。
3、採用光柵數字式變形測量感測器，從根本上避免了傳統的模擬量感測器的零點漂移和溫度漂移對測量結果的影響，時時測量試樣的細微變形，保證了在長時間試驗時，測量的穩定性，優於傳統的位移保持方式。
4、採用進口全數字式交流伺服電機，保證傳動系統效率高、噪音低、傳動平穩。
5、專業化模組試驗軟體，全開放式設計，分級許可權使用管理，可聯網實現數據傳輸。
6、試驗機全數字閉環控制與測量系統，採用全數位技術，實現力、變形、位移三閉環控制。試驗力、變形測量全程不分檔，分辨力300000碼，可擴展數據採集通道，採樣頻率高，通訊速率快。
7、加長的三瓣楔形夾具，夾持更牢固；配以特製的脫模膏，實驗後非常容易鬆開 。
