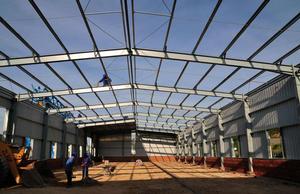

鋼結構放樣

概念

鋼結構放樣是指依照施工詳圖的要求，把構件的形狀和尺寸按1：1的比例畫在放樣台上的工作。

要求

整個鋼結構的製作，所有的工件都必須先進行放樣，包括核對圖紙的安裝尺寸和孔距。按足尺放出節點，核對各部分的尺寸、形狀、起拱，並應把每個零件的加工要求、數量、零件號碼等寫在實樣上 。

作用

放樣過程可以及時發現施工圖的差錯並及時改正，放樣工作的準確性直接影響產品的質量。

放樣軟體

鋼結構放樣的操作軟體，三維方面：一般多採用PDMS，同時還可以用於檢驗各種碰撞。二維方面：一般多採用CAD，由於CAD三維建模較PDMS麻煩，所以一般繪製平面放樣，再由相關人員去實地檢驗構件的拼裝可行性和碰撞問題。

套用

對於圓管型構件製作工藝要點就特別要注意用到放樣，必須採用計算機三維放樣技術，對鋼柱筒體零件進行準確放樣，繪製零件詳圖，作為繪製下料圖及數控編程的依據 。
