製造工藝
由銀，銅，鋅，鎘，等金屬鑄造而成，經軋製成二十絲左右的薄片。
用途
用於帶鋸鋸條，大理石鋸片等各種小金屬的焊接，具有焊接規則強度高的特點。
銀焊料包括(銀焊條，銀焊絲，銀焊片，銀焊環，銀焊粉焊劑）
銀基合金焊條特性
說明：銀基焊料具有優良的工藝性能，不高的溶點,良好的潤濕性和填滿間隙的能力,並且強度高、塑性好,導電性和耐蝕性優良可以用來釺焊除鋁、鎂及其他低熔點金屬以外的所有黑色和有色金屬。

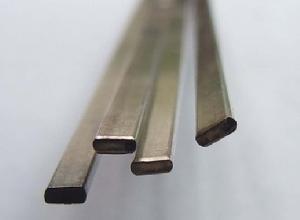

銀焊片
[1] 套用領域
廣泛的套用於製冷、燈飾、五金電器、儀器儀表、化工、航空航天等工業製造領域。
銀焊片銀基合金焊條的牌號與選用華眾焊材製造有限公司的執行標準
一、銀基銅磷環保焊料（銀銅磷釺料）牌號及性能
(1)HAG-2B含銀2%等同美標AWSBCuP-6、國標BCu91PAg及L209，具有良好的流動性和填充能力，廣泛用於空調、冰櫃、機電等行業，銅及銅合金的釺焊。熔點645-790攝氏度。(2)HAG-5B含銀5%等同於美標AWSBCuP-3國標BCu88PAg及L205，有一定塑性，適用不能保持緊密配合的銅及其合金接頭的焊接。熔點645-815攝氏度。(3)HAG-15B含銀15%等同於美標AWSBCuP-5國標BCu80AgP及L204，具有接頭塑性好，導電性提高，特別適用間隙不均場合。可釺焊承受振動載荷的銅及其合金接頭的釺焊。熔點645-800攝氏度。
二、銀基銅鋅環保焊料（銀釺料）牌號及性能簡介
(1)HAG-18BSn含銀18%是銀、銅、鋅、錫合金，熔化範圍稍高，潤濕性和填充性良好，價格經濟。可焊接銅、銅合金、鋼等材料。熔點770-810攝氏度。
(2)HAG-25B含銀25%等同於國標BAg25CuZn及L302，是銀、銅、鋅、合金，具有較好的潤濕性和填充性，但熔點稍高，可焊銅、鋼等材料。熔點700-800攝氏度。
(3)HAG-25BSn含銀25%等同於美標AWSBAg-37，是銀、銅、鋅、錫合金，熔點低於HAg-25B,提高了潤濕性和填充性。可焊銅、鋼等材料。熔點680-780攝氏度。
(4)HAG-30B含銀30%等同於美標AWSBAg-20，國標BAg30CuZn,是銀、銅、鋅合金，熔點稍高，接頭有較好韌性，可釺焊銅、銅合金、鋼等材料。熔點677-766攝氏度。
(5)HAG-35B含銀35%等同於美標AWSBAg-35，是銀、銅、鋅合金，中等熔化溫度，接頭有較好韌性，可釺焊銅、銅合金、鋼等材料。熔點621-732攝氏度。
(6)HAG-35Sn含銀35%等同於國標BAg34CuZnSn，是銀、銅、鋅、錫合金，中等熔化溫度，有較好的流動性，更適用於鐵素體和非鐵素體鋼的焊接。熔點620-730攝氏度。
(7)HAG-40B含銀40%是銀、銅、鋅、合金，具有較好的流動性、滲透性和韌性，熔點677-732攝氏度。
銀焊片(8)HAG-40BNi含銀40%是銀、銅、鋅、鎳合金，等同於美標AWSBAg-4，具有較好的抗蝕性、適用於不鏽鋼的焊接和鎳基合金及炭化鎢的焊接，熔點670-780攝氏度。
目前國內釺焊材料做的比較好、有規模的極具影響力的華眾焊材，現擁有一批經驗豐富，實踐能力強的優秀技術工程師，並組織成立了技術顧問委員會，同時聘請國內頂尖專家、教授出任顧問委員，他們將長期指導並參與華眾釺料的研發工作。在國內最先開始焊環、焊片等釺料製作；09年研製出新型焊料如：銀基藥芯焊絲、銅鋁藥芯焊絲、鋁鋁藥芯焊絲，在市場使用的頗為廣泛，近期又研製出新型的釺料粉末與釺劑混合制出的焊料，無需添加助焊劑，使用非常方便，同時還有價格頗為便宜的粘塗焊料，及表面粘塗助焊劑的焊料，該類焊料製作簡單，價格低廉，其使用效果與國外知名品牌幾無相差，如有問題可以直接搜尋華眾焊材，可根據客戶要求研製生產各種特殊品種、規格的釺焊材料並提供釺焊技術諮詢、指導服務。
銀焊片的存儲要求
1、存放銀焊片的倉庫應具備乾燥通風環境，避免潮濕；拒絕水、酸、鹼等液體極易揮發有腐蝕性的物質存在，更不宜與這些物質共存同一倉庫。
2、焊絲應放在木托盤上，不能將其直接放在地板或緊貼牆壁。
3、存取及搬運焊絲時小心不要弄破包裝，特別是內包裝“熱收縮膜”。
4、打開焊絲包裝應儘快將其全部用完（要求在一周以內），一旦焊絲直接暴露在空氣中，其防鏽時間將大大縮短（特別在潮濕、有腐蝕介質的環境中）
5、按照“先進先出”的原則發放焊絲，儘量減少產品庫存時間。
6、請按焊絲的類別、規格分類存放、防止錯用。
