簡介

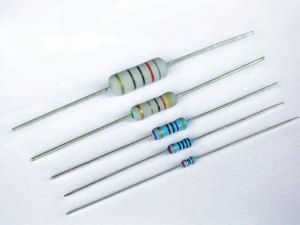

金屬膜電阻器金屬膜電阻器是膜式電阻器(FilmResistors)中的一種。它是採用高溫真空鍍膜技術將鎳鉻或類似的合金緊密附在瓷棒表面形成皮膜，經過切割調試阻值，以達到最終要求的精密阻值，然後加適當接頭切割，並在其表面塗上環氧樹脂密封保護而成的。由於它是引線式電阻，方便手工安裝及維修，用在大部分家電、通訊、儀器儀表上。
金屬膜電阻器就是以特種金屬或合金作電阻材料，用真空蒸發或濺射的方法，在陶瓷或玻璃基本上形成電阻膜層的電阻器。這類電阻器一般採用真空蒸發工藝製得，即在真空中加熱合金，合金蒸發，使瓷棒表面形成一層導電金屬膜。刻槽和改變金屬膜厚度可以控制阻值。它的耐熱性、噪聲電勢、溫度係數、電壓係數等電性能比碳膜電阻器優良。金屬膜電阻器的製造工藝比較靈活，不僅可以調整它的材料成分和膜層厚度，也可通過刻槽調整阻值，因而可以製成性能良好，阻值範圍較寬的電阻器。
這種電阻和碳膜電阻相比，體積小、噪聲低、穩定性好，但成本較高，常常作為精密和高穩定性的電阻器而廣泛套用，同時也通用於各種無線電電子設備中。
參數
金屬膜電阻器功率負荷大、電流噪聲小
穩定性能，高頻性能好
工作溫度範圍：-55℃～+155℃
精度：0.25[%]，0.5[%]，1[%]，5[%]
阻值範圍：1Ω～10MΩ
標稱阻值：E-96
包裝方式有帶裝、散裝
特點
①耐熱性好，額定工作溫度為70℃，最高工作溫度可達155℃。②電壓穩定性好，溫度係數小。
③工作頻率範圍寬，噪聲電動勢很小，可在高頻電路中使用。
④在相同的功率條件下，它比碳膜電阻器體積小很多，約為碳膜電阻器的一半。
⑤它可以通過切割螺紋方法進行精密阻值調節，精度可達±0.5%、±0.05%。
⑥阻值範圍很寬，可製成1Ω-10OOMΩ的電阻器。
⑦額定的功率有0.125W、O.25W、O.5W、1W、2W、1OW及25W等。
⑧脈衝負荷穩定性較差，不如碳膜電阻器。
⑨套用非常廣泛，適用於交流、直流及脈衝電路。
單位標稱值

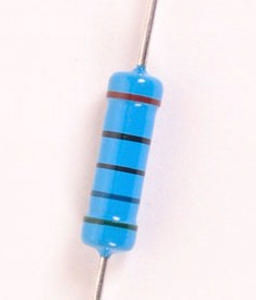

五色環金屬膜電阻器10331003321K3.32K10.5K34K107K357K
10.233.21023401.02K3.4K10.7K34.8K110K360K
10.5341053481.05K3.48K11K35.7K113K365K
10.734.81073501.07K3.57K11.3K36K115K374K
1135.71103571.1K3.6K11.5K36.5K118K383K
11.3361133601.13K3.65K11.8K37.4K120K390K
11.536.51153651.15K3.74K12K38.3K121K392K
11.837.41183741.18K3.83K12.1K39K124K402K
1238.31203831.2K3.9K12.4K39.2K127K412K
12.1391213901.21K3.92K12.7K40.2K130K422K
12.439.21243921.24K4.02K13K41.2K133K430K
12.740.21274021.27K4.12K13.3K42.2K137K432K
1341.21304121.3K4.22K13.7K43K140K442K
13.342.21334221.33K4.32K14K43.2K143K453K
13.7431374301.37K4.42K14.3K44.2K147K464K
1443.21404321.4K4.53K14.7K45.3K150K470K
14.344.21434421.43K4.64K15K46.4K154K475K
14.745.31474531.47K4.7K15.4K47K158K487K
1546.41504641.5K4.75K15.8K47.5K160K499K
15.4471544701.54K4.87K16K48.7K162K511K
15.847.51584751.58K4.99K16.2K49.9K165K523K
1648.71604871.6K5.1K16.5K51K169K536K
16.249.91624991.62K5.11K16.9K51.1K174K549K
16.5511655101.65K5.23K17.4K52.3K178K560K
16.951.11695111.69K5.36K17.8K53.6K180K562K
17.452.31745231.74K5.49K18K54.9K182K576K
17.853.61785361.78K5.6K18.2K56K187K590K
1854.91805491.8K5.62K18.7K56.2K191K604K
18.2561825601.82K5.76K19.1K57.6K196K619K
18.756.21875621.87K5.9K19.6K59K200K620K
19.157.61915651.91K6.04K20K60.4K205K634K
19.6591965781.96K6.19K20.5K61.9K210K649K
2060.42005902K6.2K21K62K215K665K
20.561.92056042.05K6.34K21.5K63.4K220K680K
21622106192.1K6.49K22K64.9K221K681K
21.563.42156202.15K6.65K22.1K66.5K226K698K
2264.92206342.2K6.8K22.6K68K232K715K
22.166.52216492.21K6.81K23.2K68.1K237K732K
22.6682266652.26K6.98K23.7K69.8K240K750K
23.268.12326802.32K7.15K24K71.5K243K768K
23.769.82376812.377.32K24.3K73.2K249K787K
2471.52406982.4K7.5K24.9K75K255K806K
24.373.22437152.43K7.68K25.5K76.8K261K820K
24.7752497322.49K7.87K26.1K78.7K267K825K
24.975.52557502.55K8.06K26.7K80.6K270K845K
25.576.82617682.61K8.2K27K82K274K866K
26.178.72677872.67K8.25K27.4K82.5K280K887K
26.780.62708062.7K8.45K28K84.5K287K909K
27822748202.74K8.66K28.7K86.6K294K910K
27.482.52808252.8K8.8K29.4K88.7K300K931K
2884.52878452.87K8.87K30K90.9K301K953K
28.786.62948662.94K9.09K30.1K91K309K976K
29.488.73008873.0K9.1K30.9K93.1K316K1.0M
3090.93019093.01K9.31K31.6K95.3K324K1.5M
30.1913099103.09K9.53K32.4K97.6K330K2.2M
30.993.13169313.16K9.76K33K100K332K
31.695.33249533.24K10K33.2K102K340K
32.497.63309763.3K10.2K33.6K105K348K
與碳膜電阻的區分

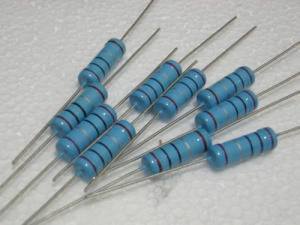

金屬膜電阻是是用鎳鉻或類似的合金真空電鍍技術，著膜於白瓷棒表面，經過切割調試阻值，以達到最終要求的精密阻值。金屬膜電阻器提供廣泛的阻值範圍，有著精密阻值，公差範圍小的特性。亦可套用於金屬膜保險絲電阻器。而碳膜電阻是目前電子、電器、資訊產品使用量最大，價格最便宜，品質穩定性信賴度高。其是從高溫真空中分離出有機化合物之碳，緊密附著於瓷棒表面之碳膜體，而加以適當之接頭後切割調適而成，並在其表面塗上環氧樹脂密封以保護。碳膜電阻從外觀上，金屬膜的為五個環（1%），碳膜的為四環（5%）。金屬膜的為藍色，碳膜的為土黃色或是其他的顏色。（微型電阻過去的國標是按顏色區別，金屬膜電阻用紅色，碳膜電阻用綠色。）但由於工藝的提高和假金膜的出現，這兩種方法並不是很好，很多時候區分不開這兩種電阻。比較好的方法是下面兩種：
1.用刀片刮開保護漆，露出的膜的顏色為黑色為碳膜電阻；膜的顏色為亮白的則為金屬膜電阻。
2.由於金屬膜電阻的溫度係數比碳膜電阻小得多，所以可以用萬用表測電阻的阻值，然後用燒熱的電鉻鐵靠近電阻，如果阻值變化很大，則為碳膜電阻，反之則為金屬膜電阻。
